موتورهای الکتریکی در دنیای امروز نقش پررنگی در صنایع مختلف دارند و یکی از تجهیزات ضروری هستند. نحوهی راهاندازی این موتورها نیز از اهمیت بالایی برخوردار است و اگر به درستی انجام نشود، باعث خسارت و آسیب میشود.
راههای محتلفی برای راه اندازی صحیح یک موتور الکتریکی وجود دارد که از مهمترین آنها میتوان به راه اندازی با سافت استارتر و درایو اشاره کرد.
قبلا در مقالهای جامع بطور مفصل راجع به راه اندازی موتورهای الکتریکی با درایو برای شما توضیح دادهایم. اکنون در این مقاله قصد داریم تا بگوییم سافت استارتر چیست، چه مزایایی دارد و نحوهی کارکرد آن به چه صورت است؟
در ادامه با مجله لاجیک صنعت همراه باشید.
بیشتر بخوانید: درایو چیست؟

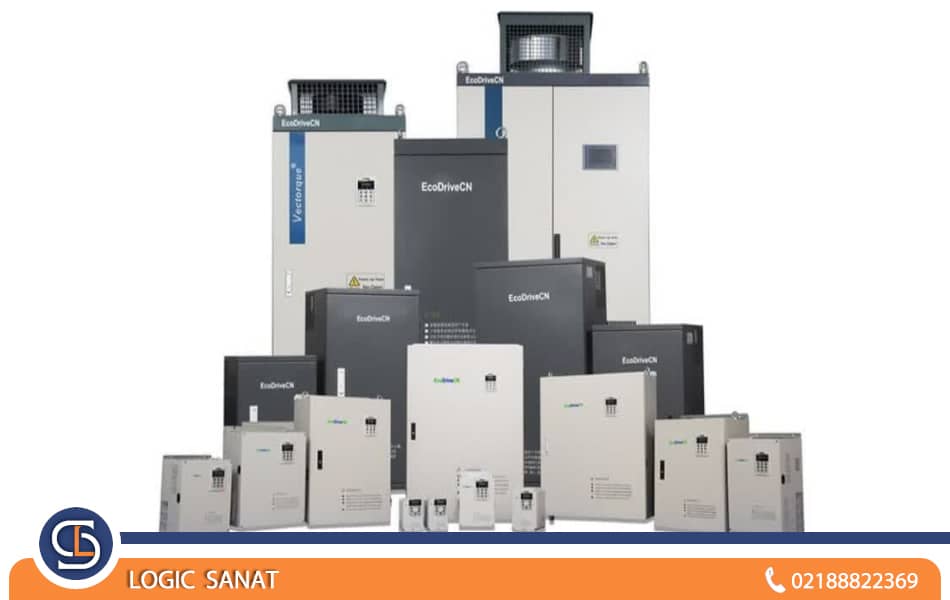

سافت استارتر چیست و چگونه کار میکند؟
سافت استارتر یک دستگاه راهانداز موتور است که با استفاده از تکنیک کاهش ولتاژ، ولتاژ ورودی به موتور را در هنگام راهاندازی کاهش میدهد. این دستگاه با افزایش تدریجی ولتاژ، به موتور اجازه میدهد که بهآرامی شتاب گرفته و سرعت خود را بهصورت نرم و یکنواخت افزایش دهد. این روند از ایجاد شوکها و ضربات مکانیکی که ممکن است در اثر اعمال ناگهانی ولتاژ کامل به وجود آیند، جلوگیری میکند.
بیشتر سافت استارترهای امروزی از نیمههادیهای حالت جامد به نام تریستور ((SCR) Silicon Controlled Rectifier) استفاده میکنند. این تریستورها، که به عنوان یکسوکنندههای سیلیکونی کنترلشونده نیز شناخته میشوند، وظیفه تنظیم ولتاژ را در زمان راهاندازی موتور بر عهده دارند. بسته به نیاز موتور، این SCRها میتوانند در پیکربندیهای حلقه باز یا حلقه بسته تنظیم شوند که این قابلیتها بسته به ویژگیها و پیچیدگیهای فناوری میتواند قیمت دستگاه را افزایش دهد.

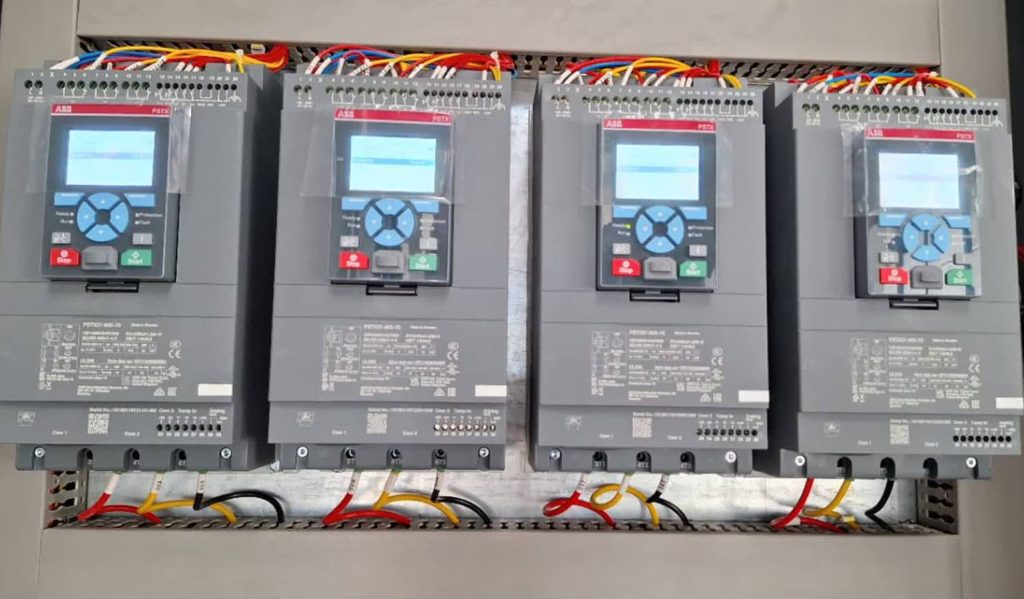

انواع پیکربندی تریستورهای سافت استارتر
1- پیکربندی حلقه باز
در پیکربندی حلقه باز، ولتاژ بهتدریج در طول زمان از طریق یک سیستم رمپ ولتاژ از پیش تعیینشده به موتور اعمال میشود، بدون اینکه به کشش جریان یا سرعت موتور توجهی شود. در این نوع سیستم، هیچ بازخوردی از جریان موتور وجود ندارد و در نتیجه، حفاظت بیشتری برای موتور فراهم نمیآید.
این روش برای کاربردهایی که نیاز به گشتاور راهاندازی خاصی ندارند، بهترین عملکرد را دارد و معمولاً در شرایطی که کنترل دقیق بر روی شرایط راهاندازی ضروری نیست، مورد استفاده قرار میگیرد.
2- پیکربندی حلقه بسته
سیستمهای رمپ ولتاژ به طور مداوم جریان و سرعت موتور را برسی میکنند تا ولتاژ ورودی را مطابق با آن تنظیم کنند.
این بازخورد امکان تغییر مداوم ولتاژ راهاندازی را فراهم میکند تا به تدریج سرعت موتور را افزایش دهد و در عین حال گرمای بیش از حد و فشار تجهیزات را کاهش دهد.
3- پیکربندی حلقه بسته و حلقه باز
سیستمهای حلقه بسته را به عنوان سیستمی با فیدبک و سیستمهای حلقه باز به عنوان سیستمی بدون فیدبک میتوان در نظر گرفت. به عنوان مثال یک خشککن لباس را درنظر بگیرید. در مدلهای قدیمی خشککن، یک سیستم حلقه باز وجود داشت که در آن کاربر به صورت دستی شرایطی مانند دما و زمان خشک شدن را تنظیم میکرد. اما امروزه، خشککنهای جدید مجهز به سیستمهای حلقه بسته هستند که در طول چرخه خشک کردن، شرایط لباسها را کنترل میکنند و بهطور خودکار دما یا زمان خشک شدن را بر اساس نیاز تنظیم میکنند. این پیشرفتها به کاربر اجازه میدهد تا بدون نگرانی از تنظیمات دستی، از کارایی بهتری برخوردار شود.
اگرتا اینجای مقاله را مطالعه کردید، احتمالاً متوجه شدهاید که سافت استارتر چیست و استفاده از آن چه ضرورتی دارد. در ادامه قصد داریم تا تفاوت سافت استارتر با درایو را به شما توضیح دهیم.
تفاوت سافت استارتر با درایو
در این مقاله بررسی کردیم که سافت استارتر چیست و در مقالات قبلی نیز با درایو آشنا شدیم. اکنون به تفاوتهای این دو خواهیم پرداخت. سافت استارتر و درایو هر دو برای حفاظت و عملکرد بهینه موتورها بهکار میروند، اما تفاوتهای اساسی میان آنها وجود دارد. سافت استارتر زمانی مناسب است که تنها به یک راهاندازی نرم نیاز باشد و تنظیم سرعت در حین کار ضرورتی نداشته باشد. در مقابل، درایو زمانی استفاده میشود که کنترل دقیق و تغییر سرعت موتور در طول تمام عملیات مورد نیاز باشد.
مزایای سافت استارتر
1- راهاندازی نرم و روان: برخلاف استارتهای معمولی، سافت استارتر ولتاژ را به تدریج افزایش میدهد که باعث راهاندازی آرام و یکنواخت موتور میشود. این فرآیند از ایجاد شوکها و فشارهای مکانیکی که ممکن است به موتور آسیب برساند، جلوگیری میکند.
2- استپ نرم: تابع توقف نرم در سافت استارتر به این صورت عمل میکند که پس از دریافت فرمان توقف توسط تریستور، زاویه هدایت به تدریج کاهش مییابد. در نتیجه، جریان عبوری نیز به مرور کم میشود تا اینکه پس از مدت زمان تعیینشده، تریستور به طور کامل بسته میشود. مدت زمان توقف بسته به نیازهای عملیاتی میتواند بین 0 تا 120 ثانیه تنظیم شود.
3- کنترل شتاب و کاهش سرعت: امکان تنظیم دقیق شتاب و کاهش سرعت موتور را فراهم میکند. با تنظیم زاویه آتش، میتوان سرعت شتابگیری موتور هنگام راهاندازی و کاهش سرعت آن هنگام توقف را بهطور دلخواه کنترل کرد. این ویژگی برای برنامههایی که نیاز به تنظیم دقیق شتاب دارند، ایدهآل است.
4- جلوگیری از نوسانات برق: در استارتهای معمولی، ولتاژ کامل به موتور وارد میشود که باعث جریان هجومی بالا و نوسان برق میگردد. سافت استارتر با محدود کردن جریان ورودی از این نوسانات جلوگیری میکند.
5- امکان راهاندازیهای مکرر: در برخی از کاربردها که نیاز به راهاندازی و توقف مکرر موتور وجود دارد، استفاده از استارت معمولی ممکن است باعث گرمای بیش از حد شود. سافت استارتر تعداد دفعات راهاندازی موتور را بدون گرم شدن بیش از حد، به میزان قابل توجهی افزایش میدهد.
6- کاهش گرمای بیش از حد: گرمای بیش از حد موتور که ناشی از جریان بالای راهاندازی است، میتواند مشکلساز باشد. سافت استارتر با کاهش جریان راهاندازی از این گرمای اضافی جلوگیری میکند.
7- افزایش طول عمر موتور: به دلیل عملکرد نرم و جلوگیری از فشارهای الکتریکی و مکانیکی، سافت استارتر باعث افزایش طول عمر موتور میشود.
8- نیاز کمتر به تعمیر و نگهداری: به دلیل عملکرد روان و کاهش احتمال بروز ایرادات مکانیکی، موتورهایی که با سافت استارتر کار میکنند به تعمیر و نگهداری کمتری نسبت به استارتهای معمولی نیاز دارند.
9- بهرهوری انرژی: سافت استارتر با جلوگیری از جریان هجومی بالا و کنترل تدریجی مصرف انرژی، به بهبود راندمان موتور کمک میکند.
10- طراحی جمع و جور و کوچک: سافت استارترها طراحی فشردهای دارند و فضای بسیار کمی را اشغال میکنند. نسبت به بیشتر روشهای استارتهای موتور، اندازه آنها بسیار کوچکتر است.
11- مقرونبهصرفه: در مقایسه با سایر استارتها مانند VFD (درایو فرکانس متغیر)، سافت استارتر گزینهای ارزانتر و اقتصادیتر است.
معایب سافت استارتر
1- عدم تنظیم سرعت: سافت استارتر تنها قابلیت کنترل ولتاژ ورودی را دارد، به این معنی که ولتاژ از 0 تا ولتاژ نامی تغییر میکند، اما فرکانس ورودی ثابت باقی میماند. به همین دلیل، سرعت موتور نیز ثابت است و تنها با بار متصل به آن تغییر میکند. برای تنظیم دقیق سرعت موتور القایی نیاز به تغییر فرکانس تغذیه است که این قابلیت تنها در VFD (درایو فرکانس متغیر) وجود دارد.
2- اتلاف گرما: سوئیچهای نیمههادی درون سافت استارتر بخشی از انرژی را به صورت گرما دفع میکنند. به همین دلیل، برای خنکسازی این سوئیچها نیاز به استفاده از هیتسینک (خنککننده) وجود دارد.
3- کاهش گشتاور راهاندازی: کاهش ولتاژ ورودی به موتور باعث کاهش جریان ورودی میشود که بهطور مستقیم با گشتاور راهاندازی موتور القایی مرتبط است. این امر منجر به کاهش گشتاور راهاندازی به میزان قابل توجهی میشود، بنابراین سافت استارترها بیشتر برای کاربردهایی با نیاز به گشتاور راهاندازی کم یا متوسط استفاده میشوند.
اگر نیاز به اطلاعات بیشتری دربارهی تفاوتهای سافت استارتر با درایو دارید، میتوانید به مقالهی زیر مراجعه نمایید:
بیشتر بخوانید: تفاوت سافت استارتر و درایو چیست؟
کاربردهای متداول استارترهای نرم:
- فنهای صنعتی
- تسمه نقاله
- آسیابها
- کمپرسورها
- میکسرها
- پمپهای گریز از مرکز
- آسانسورها
- برجهای خنک کننده
- موتورهای آسنکرون
- تجهیزات تاسیسات صنعتی

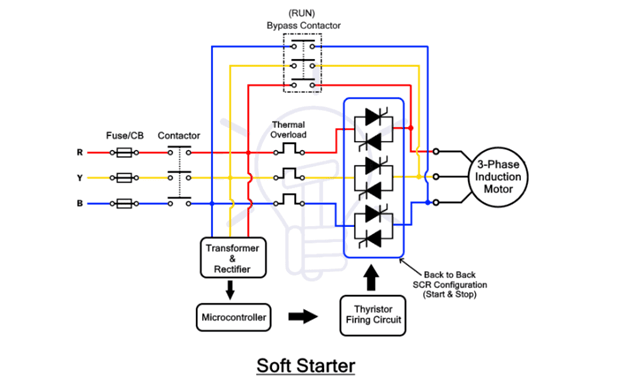

شماتیک داخلی سافت استارتر
در یک موتور القایی سه فاز، 2 تریستور ((SCR) Silicon Controlled Rectifier) به صورت معکوس موازی (Anti-parallel) در هر فاز موتور قرار میگیرند که مجموعاً شش تریستور را تشکیل میدهد. این تریستورها توسط یک مدار منطقی مجزا کنترل میشوند که میتواند شامل یک کنترلکننده PID یا میکروکنترلر باشد. مدار منطقی از طریق یک مدار یکسوکننده که به شبکه برق متصل است، تغذیه میشود، همانطور که در شماتیک مشاهده میکنید.
علاوه بر کلیدهای پاور و مدارهای منطقی، از تجهیزات حفاظتی دیگری مانند فیوز یا کلید، کنتاکتور مغناطیسی برای قطع جریان و رله اضافه بار (Over Load Relay) برای جلوگیری از جریان اضافی نیز استفاده میشود.
همچنین، یک سوئیچ بایپس برای تأمین ولتاژ کامل به موتور پس از رسیدن به سرعت نامی به کار گرفته میشود.
سافت استارتر برای چه نوع پروژههایی مناسب است؟
سافت استارترها به دلیل ویژگیهای خاص خود برای پروژههایی که نیاز به راهاندازی تدریجی موتور دارند، بسیار مناسب هستند. این دستگاهها به گونهای طراحی شدهاند که میتوانند جریان ورودی را به طور تدریجی کنترل کنند و از آسیب به موتور و سایر تجهیزات جلوگیری کنند. سافت استارترها گزینههایی برای پیکربندیهای حلقه باز و حلقه بسته دارند و میتوانند موتور را از خطاهای فاز، جریانهای بیش از حد و زیر بار در زمان راهاندازی محافظت کنند.
این دستگاهها برای پروژههایی که در آنها نیاز به کنترل دقیق جریان و جلوگیری از تکانهای ناگهانی وجود دارد، مانند پمپهای آب یا تسمههای نقاله، بسیار مفید هستند.
برای انتخاب سافت استارتر مناسب برای پروژه شما، 3 عامل اصلی باید در نظر گرفته شوند:
1- سطح کنترل مورد نظر
سافت استارترها زمانی بهترین انتخاب هستند که تنها نیاز به کنترل سرعت در حین راهاندازی و توقف موتور وجود داشته باشد. در مقابل، درایوها با ویژگیهای اضافی خود، امکان کنترل سرعت در تمامی مراحل عملکرد موتور را فراهم میکنند.
2- فضای نصب
به دلیل طراحی ساده سافت استارترها، آنها معمولاً فضای کمتری نسبت به درایوها اشغال میکنند و به راحتی در بیشتر محیطها قابل نصب هستند.
3- هزینه
قیمت سافت استارترها معمولاً مقرون به صرفهتر است و به راحتی میتواند نیازهای پروژههای مختلف را پوشش دهد. در حالی که درایوها ممکن است هزینه بالاتری داشته باشند به دلیل ویژگیهای اضافی که ارائه میدهند.
جمع بندی
سافت استارتر یک گزینه کارآمد و اقتصادی برای راهاندازی تدریجی موتورهای الکتریکی است که مانع از آسیبهای ناشی از جریانهای هجومی و ضربههای مکانیکی میشود. با وجود اینکه قابلیت محدودی در تنظیم سرعت موتور دارد، همچنان در بسیاری از صنایع به عنوان یک راهحل مناسب مورد استفاده قرار میگیرد. با توجه به اینکه سافت استارتر چیست، مزایا، معایب و اصول انتخاب صحیح، بهکارگیری سافت استارتر میتواند عملکرد سیستم را بهبود بخشد و هزینههای عملیاتی را کاهش دهد.
