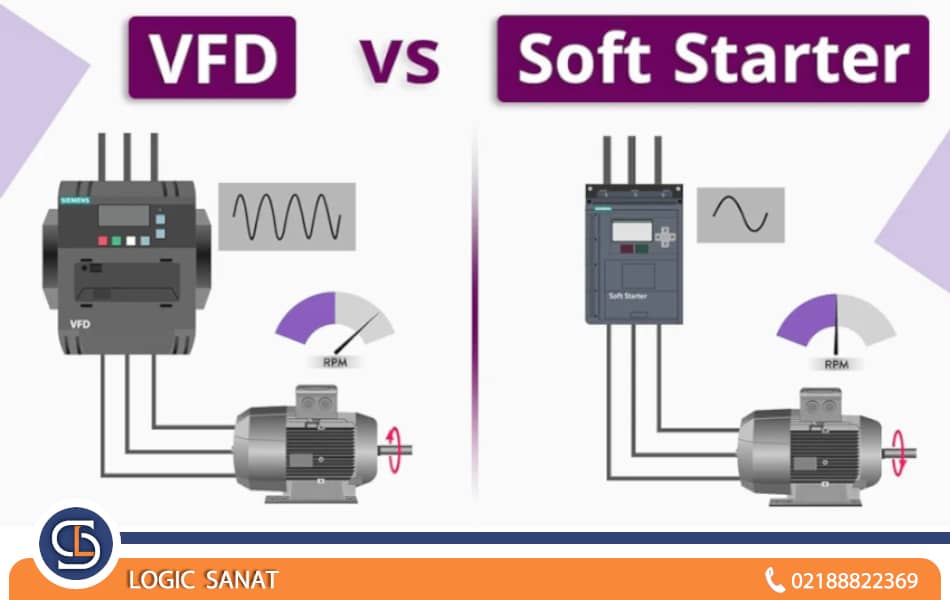

تفاوت سافت استارتر و درایو چیست؟

موتورهای الکتریکی در ساختمان‌های مسکونی، تجاری و صنعتی کاربردهای گسترده‌ای دارند. اما برای حفظ عمر طولانی و عملکرد بهینه، نیاز به کنترل‌ها و حفاظت‌های مناسب دارند. یکی از چالش‌های مهم در موتورهای الکتریکی، نحوه‌ی راه‌اندازی آن‌ها است. راه‌اندازی موتور با ولتاژ شبکه می‌تواند جریان هجومی (inrush current) و گشتاور زیادی ایجاد کند که به مرور زمان باعث کاهش عمر مفید موتور می‌شود. برای جلوگیری از این مشکل، روش‌های مختلفی برای راه‌اندازی موتور وجود دارد که از جمله آن‌ها می‌توان به سافت استارترها و درایوهای فرکانس متغیر (VFD) اشاره کرد. این تجهیزات به مدیریت جریان اولیه و گشتاور راه‌اندازی کمک می‌کنند و از آسیب‌های احتمالی به موتور جلوگیری می‌کنند. در این مقاله به بررسی عملکرد سافت استارتر و درایو پرداخته و تفاوت‌های آن‌ها را مورد بررسی قرار می‌دهیم.

در ادامه با مجله لاجیک صنعت همراه باشد.

خدمات تعمیرات درایو و اینورتر لاجیک صنعت

سافت استارتر چیست؟

موتورهای الکتریکی در هنگام شتاب‌گیری به سمت سرعت نامی، به مقادیر بالایی از برق نیاز دارند که به آن جریان هجومی (inrush current) می‌گویند. سافت استارتر با محدود کردن این جریان و کاهش گشتاور موتور، راه‌اندازی را ایمن‌تر و روان‌تر می‌کند. سافت استارترها از موتور الکتریکی شما در برابر آسیب‌های احتمالی محافظت کرده و عمر مفید موتور و کل سیستم را افزایش می‌دهند. این دستگاه‌ها با کاهش گرمای تولید شده در هنگام استارت و یا توقف مکرر موتور، کاهش تنش مکانیکی روی موتور و شفت آن و کاهش تنش‌های الکترودینامیکی روی کابل‌های برق، عملکرد بهینه‌تری را ایجاد می‌کنند.

علاوه بر این، جریان هجومی بالا می‌تواند تقاضای زیادی برای سیستم تأمین برق ایجاد کند که منجر به هزینه‌های اضافی می‌شود. سافت استارترها معمولاً در کاربردهای صنعتی که نیاز به بارهای اینرسی بالا و جریان هجومی زیادی دارند، به کار گرفته می‌شوند تا به شکل کنترل‌شده‌ای این نیاز را برآورده کنند و از سیستم حفاظت نمایند.

بیشتر بخوانید: سافت استارتر چیست؟

درایو چیست؟

درایوها دستگاه‌هایی هستند که برای کنترل سرعت و گشتاور موتورهای الکتریکی طراحی شده‌اند. درایوها میزان انرژی مورد نیاز برای دستیابی به سرعت یا گشتاور مناسب را تنظیم می‌کنند و از این طریق به بهینه‌سازی عملکرد موتور کمک می‌کنند. اگر گشتاور یا سرعت مناسب نباشد، عملکرد نامطلوب و مصرف اضافی انرژی به دنبال خواهد داشت.

درایو به عنوان یک مبدل الکترونیک قدرت بین منبع برق و موتور قرار می‌گیرد. ابتدا برق ورودی از طریق یک یکسوساز به برق مستقیم (DC) تبدیل می‌شود. سپس برق به خازن‌ها منتقل می‌شود که موج الکتریکی را صاف کرده و برق پایدار یا برق صاف شده تولید می‌کند. در نهایت، اینورتر برق DC را به برق متناوب (AC) تبدیل کرده و به موتور ارسال می‌کند. این فرآیند به درایو امکان می‌دهد که فرکانس و ولتاژ خروجی را متناسب با نیاز موتور تنظیم کند، به طوری که موتور با سرعت و گشتاور مورد نظر کار کند.

این تنظیمات منجر به عملکرد بهینه موتور و کاهش مصرف انرژی می‌شود.

بیشتر بخوانید: درایو چیست و چه کاربردهایی دارد؟

نحوه عملکرد سافت استارتر

1- کنترل ولتاژ عبوری:

سافت استارتر با کنترل ولتاژ عبوری از مدارهای موتور، گشتاور را محدود کرده و باعث می‌شود که ولتاژ به تدریج افزایش یابد و از جریان ناگهانی جلوگیری شود. این فرآیند به روشن شدن آرام موتور کمک می‌کند.

2- استفاده از SCR و تریستورها:

بسیاری از سافت استارترها از یکسوسازهای کنترل‌شده سیلیکونی (SCR) یا تریستورها بهره می‌برند که ولتاژ را هنگام شروع به کار موتور محدود می‌کنند. این قطعات در حالت‌های روشن و خاموش به کنترل جریان و جلوگیری از گرمایش بیش‌ازحد موتور کمک می‌کنند.

3- سافت استارترهای مکانیکی:

علاوه بر نمونه‌های الکتریکی، سافت استارترهای مکانیکی نیز وجود دارند که با استفاده از کلاچ‌ها و کوپلینگ‌های مکانیکی، مانند سیالات یا نیروی مغناطیسی، گشتاور موتور را کاهش داده و راه‌اندازی نرم و تدریجی را ممکن می‌سازند.

نحوه عملکرد درایو

درایو شامل بخش‌های مختلفی است که به بخش‌های اصلی آن در ادامه پرداخته‌ایم:

1- واحد یکسوکننده (RECTI FIER):

وظیفه ی تبدیل برق وردی از منبع تغذیه که AC است به برق DC بر عهده‌ی واحد یکسو کننده است. به ازای هر فاز در سیستم سه فاز دو یکسو کننده وجود دارد، یکی برای عبور ولتاژ مثبت و دیگری برای ولتاژ منفی.

2- مدار میانی (DC FILTER):

کاهش ریپل ولتاژ DC در واحد یکسو کننده، با استفاده از سلف توسط مدار میانی انجام می‌شود.

3- واحد تبدیل معکوس (INVERTER):

در واحد تبدیل معکوس از طریق اینورتر، برق DC به AC  تبدیل می‌شود. همچنین فرکانس و ولتاژ قابل تنظیم است.

4- خروجی به موتور:

برق شبه سینوسی  ACکنترل شده به موتور الکتریکی منتقل می‌شود و اینورتر امکان کنترل کردن سرعت و گشتاور موتور را به کاربر می‌دهد.

تفاوت سافت استارتر و درایو

سافت استارتر و درایو برای محافظت و عملکرد مطمئن موتورها به کار می‌روند، اما تفاوت‌های کلیدی بین آن‌ها وجود دارد. سافت استارتر در شرایطی استفاده می‌شود که تنها به راه‌اندازی نرم موتور نیاز است و نیازی به تغییر سرعت نیست. از سوی دیگر، درایو زمانی استفاده می‌شود که کنترل دقیق و تنظیم سرعت موتور در طول عملیات اهمیت داشته باشد.

در جدول زیر برخی از تفاوت‌های اصلی میان درایو و سافت استارتر بیان شده است.

خدمات راه اندازی درایو لاجیک صنعت

کاربردهای سافت استارتر

1- پمپ‌های آب یا مایع:

در کاربردهای پمپ، خطر نوسانات برق همیشه وجود دارد. سافت استارترها با افزایش تدریجی فشار، به کاهش این خطرات کمک می‌کنند.

2- تسمه نقاله:

این سیستم‌ها بارهای سنگین را جابه‌جا می‌کنند و برای عملکرد بهینه به سافت استارتر نیاز دارند. شروع ناگهانی می‌تواند منجر به تکان‌ها و ناهماهنگی در اجزای تسمه شود. سافت استارترها با فراهم کردن شروع و توقف روان، از تسمه‌ها محافظت می‌کنند.

3- فن‌ها و سیستم‌های مشابه:

فن‌های بزرگ در صنایع معمولاً با سرعت ثابت کار می‌کنند. برای اطمینان از عملکرد بدون مشکل و افزایش عمر، این سیستم‌ها به سافت استارتر نیاز دارند.

4- موتورهای با تسمه و قرقره:

موتوری که بار را از طریق تسمه و قرقره حرکت می‌دهد، نمی‌تواند تکان‌های ناگهانی را تحمل کند. سافت استارترها در این کاربردها شروعی نرم را فراهم می‌آورند.

کاربردهای درایو

1- سیستم‌های نقاله:

در کارخانه‌های تولیدی، تسمه‌های نقاله به سرعت‌های متفاوتی بسته به فاز تولید نیاز دارند. درایوها می‌توانند سرعت تسمه را برای فرآیندهای مختلف تنظیم کنند که این امر باعث افزایش کارایی و کاهش آسیب به محصول می‌شود.

2- جابجایی و بسته‌بندی مواد:

در کاربردهایی که مواد نیاز به جابجایی یا بسته‌بندی با سرعت‌های مختلف دارند، درایوها نقش مهمی ایفا می‌کنند. این دستگاه‌ها عملکردی روان و کارآمد را تضمین کرده و خطر هدر رفتن مواد یا آسیب به آن‌ها را به حداقل می‌رسانند.

3- تجهیزات اختلاط و هم‌زدن:

در صنایع شیمیایی و غذایی، فرآیندهای اختلاط و هم‌زدن از مزایای درایوها بهره‌مند می‌شوند. این دستگاه‌ها امکان کنترل سرعت میکسرها و همزن‌ها را فراهم کرده که برای حفظ ثبات و کیفیت محصول ضروری است.

4- ماشین‌های اکستروژن:

درایوها در کنترل سرعت اکسترودرها در ساخت پلاستیک یا فلز نقش حیاتی دارند. کنترل دقیق سرعت برای حفظ کیفیت و قوام محصولات اکسترود شده بسیار اهمیت دارد.

5- ماشین‌کاری:

در ماشین‌کاری CNC، درایوها کنترل دقیقی بر سرعت اسپیندل و نرخ تغذیه فراهم می‌کنند که این امر به بهبود دقت ماشین‌کاری و افزایش عمر ابزار کمک می‌کند.

مقایسه سافت استارتر و درایو

سافت استارترها و درایوها هر دو برای توقف و راه‌اندازی موتورها استفاده می‌شوند و اگر این تنها نیاز شما باشد، سافت استارتر گزینه مناسب‌تری است، زیرا ارزان‌تر و کم‌فضا است.

با این حال، درایوها مزایای خاصی دارند:

• صرفه‌جویی در انرژی
• کاهش اوج تقاضای انرژی
• کاهش توان در مواقع غیرضروری
• تنظیم کامل سرعت برای پمپ‌ها، نوار نقاله‌ها و فن‌ها
• کنترل دقیق شروع، توقف و شتاب
• کنترل دینامیکی گشتاور
• حرکت صاف برای کاربردهایی مانند آسانسور و پله‌برقی
• حفظ سرعت تجهیزات و بهینه‌سازی درایوها برای تولید تجهیزات صنعتی مانند میکسر، آسیاب و سنگ شکن

جمع بندی

به طور کلی، هم سافت استارتر و هم درایو برای عملکرد ایمن موتورها به کار می‌روند. با این حال، سافت استارتر در شرایطی استفاده می‌شود که نیازی به کنترل سرعت وجود ندارد، در حالی که درایو برای کنترل سرعت موتور مورد استفاده قرار می‌گیرد.

درایوها می‌توانند نسبت به سافت استارترها صرفه‌جویی بیشتری در مصرف انرژی ارائه دهند. به عنوان مثال، بر اساس قوانین میل ترکیبی، اگر سرعت فن به نصف کاهش یابد، مصرف انرژی به یک هشتم کاهش می‌یابد که می‌تواند منجر به صرفه‌جویی قابل توجهی شود.
