درایو چیست و چه کاربردهایی دارد؟

درایوهای موتور صنعتی نقش بسیار مهمی در اتوماسیون صنعتی ایفا می‌کنند و به پایداری جهان و بهبود شیوه زندگی ما کمک می‌کنند. امروزه، بیشترین کاربرد درایوها در کنترل فن‌ها، پمپ‌ها و کمپرسورها مشاهده می‌شود، به طوری که این کاربردها حدود 75 درصد از استفاده‌های جهانی درایوها را شامل می‌شود. در این مقاله، ابتدا به توضیح مفهوم اینکه درایو چیست خواهیم پرداخت، سپس نحوه عملکرد درایوها را بررسی خواهیم کرد و در پایان ویژگی‌های درایوهای AC و DC را توضیح خواهیم داد.

در ادامه با مجله لاجیک صنعت همراه باشید.

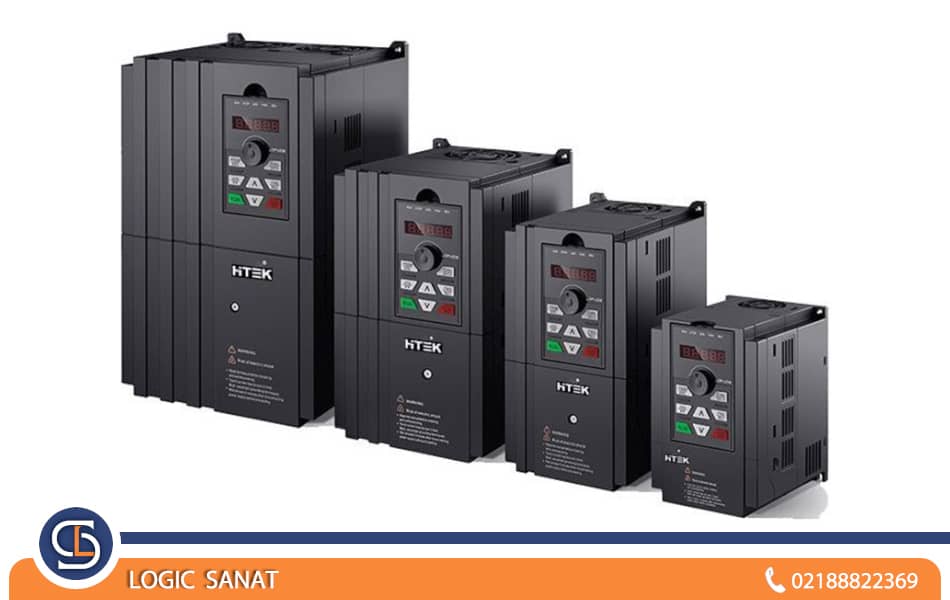

درایو چیست ؟

درایوها دستگاه‌هایی هستند که سرعت یا گشتاور موتورهای الکتریکی را کنترل می‌کنند. شاید تا به حال توجه نکرده‌اید یا شاید هم دقیقا از تعداد و عملکرد آن‌ها آگاهید، اما موتورهای الکتریکی در زندگی روزمره ما نقش زیادی دارند که اغلب نادیده گرفته می‌شود.

 درایوها میزان انرژی لازم برای دستیابی به سرعت یا گشتاور مورد نظر را تنظیم می‌کنند. اگر سرعت یا گشتاور خیلی بالا یا پایین باشد، باید از کنترل‌های مکانیکی برای تنظیم خروجی استفاده کرد. برای اینکه عملکرد موتور بهینه باشد، سرعت آن باید دقیقاً با نیازهای فرآیند هماهنگ شود؛ در غیر این صورت ممکن است مصرف بیش از حد مواد و انرژی و نتایج نامطلوبی به همراه داشته باشد.

به درایو در اصطلاح “مبدل الکترونیک قدرت” هم میگویند. درایوها در مسیر بین منبع برق و موتور قرار دارند. برق از منبع به درایو وارد می‌شود، درایو قدرت را تنظیم کرده و سپس به موتور ارسال می‌کند. در داخل درایو، برق ورودی ابتدا از طریق یک یکسوساز عبور می‌کند که برق AC را به DC تبدیل می‌کند. سپس برق DC به خازن‌ها وارد می‌شود که موج الکتریکی را صاف کرده و یک منبع تغذیه تمیز برای مرحله بعدی فراهم می‌کند. بعد از آن، برق از خازن‌ها به یک اینورتر می‌رود که برق DC را به برق AC خروجی تبدیل می‌کند و به موتور ارسال می‌کند. این مرحله به درایو این امکان را می‌دهد که فرکانس و ولتاژ را بر اساس نیاز فرآیند تنظیم کند. به این ترتیب، برق متناوب با سرعت و گشتاور مورد نظر به موتور ارائه می‌شود.

خدمات تعمیر انواع درایو لاجیک صنعت

نگاهی به تاریخچه درایو

نیکولا تسلا در سال 1887 اولین موتور AC سه فاز را به ثبت رساند که از نظر کارایی و دوام برتری قابل توجهی نسبت به موتور DC توماس ادیسون داشت. با این حال، کنترل سرعت موتور AC در آن زمان دشوار بود و این مسئله باعث شد که موتورهای DC همچنان گزینه‌ای قابل اعتماد باقی بمانند.

با گذشت چندین دهه، اجزای جدیدی طراحی شدند که زمینه‌ساز توسعه درایوهای فرکانس متغیر (VFD) مدرن شدند. در ابتدای کار، VFDها بیشتر در صنایع سنگین مورد استفاده قرار می‌گرفتند، اما با پیشرفت تکنولوژی، کاربردهای بیشتری پیدا کردند و به تجهیزات روزمره نیز راه یافتند. به لطف پیشرفت در سخت‌افزارهای کنترلی و ظهور ریزپردازنده‌ها، VFDها اکنون قابلیت تطبیق‌پذیری بالایی دارند و فشار کمتری به موتور وارد می‌کنند.

درایو چگونه کار می‌کند؟

تا به اینجای مقاله، برای شما عزیزان توضیح دادیم که درایو چیست ؟ در ادامه قصد داریم تا نحوه‌ی عملکرد درایو را برای شما توضیح دهیم.

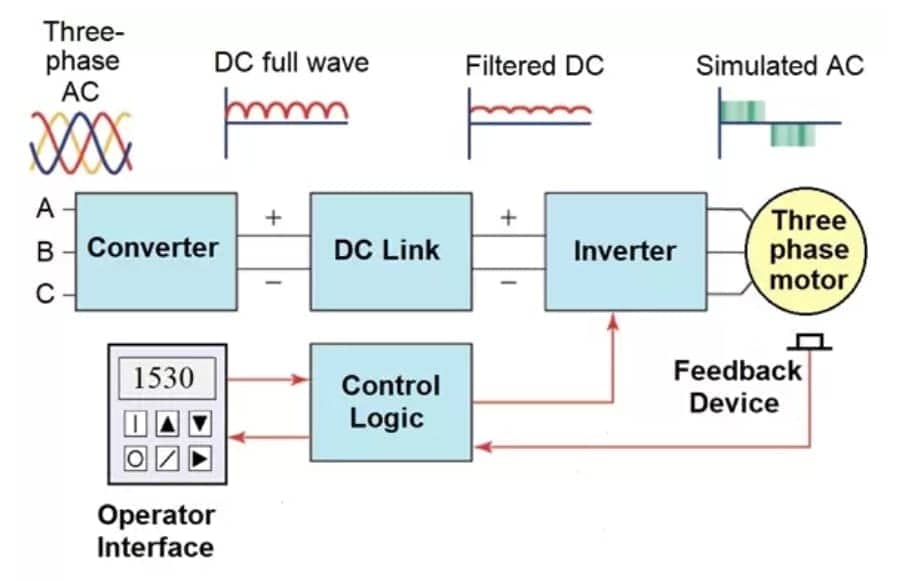

برای فهمیدن نحوه عملکرد یک درایو، بهتر است به اجزای اصلی آن نگاه کنیم. یک درایو شامل چند بخش اصلی است:

1- واحد یکسو کننده (Rectifier):

واحد یکسو کننده وظیفه تبدیل ولتاژ AC ورودی از منبع تغذیه به ولتاژ DC را بر عهده دارد. این واحد معمولاً از حداقل 6 یکسوکننده تشکیل شده است. 2 یکسوکننده برای هر فاز در یک سیستم سه فاز. یکی از یکسو کننده‌ها فقط ولتاژ منفی را عبور می‌دهد و دیگری فقط ولتاژ مثبت را عبور می‌دهد که به این ترتیب ولتاژ DC تولید می‌شود.

2- مدار میانی DC (Filter):

مدار میانی DC با استفاده از سلف‌ها، ولتاژ DC تولید شده توسط واحد یکسو کننده را صاف می‌کند. همچنین این واحد شامل خازن‌هایی است که انرژی را پس از دریافت از یکسو کننده ذخیره می‌کند.

3- واحد تبدیل معکوس (Inverter):

این واحد مسئول تبدیل ولتاژ DC به AC است. برق DC از طریق اینورتر به AC تبدیل می‌شود و در این مرحله می‌توان فرکانس و ولتاژ را بر اساس نیاز تنظیم کرد.

4- خروجی به موتور:

برق AC کنترل شده به موتور الکتریکی ارسال می‌شود. این به کاربر این امکان را می‌دهد که سرعت و گشتاور موتور را تنظیم کند.

خدمات راه اندازی درایو لاجیک صنعت

درایوهای AC و DC

درایوهای الکتریکی بر اساس نوع جریان الکتریکی که استفاده می‌کنند به 2 دسته اصلی تقسیم می‌شوند:

1- درایوهای AC (جریان متناوب)

2- درایوهای DC (جریان مستقیم)

این درایوها اجزای کلیدی در کاربردهای مختلف صنعتی هستند و برای کنترل سرعت و گشتاور موتورهای الکتریکی به کار می‌روند. هر 2 نوع درایو، یعنی درایوهای AC و DC، هدف مشترکی دارند: تنظیم عملکرد موتور. با این حال، در طراحی، عملکرد و زمینه‌های کاربردی، تفاوت‌هایی دارند.

درایو AC چیست ؟

درایوهای AC که به نام درایوهای فرکانس متغیر (VFD) نیز شناخته می‌شوند، برای تنظیم عملکرد موتورهای AC، به ویژه موتورهای القایی سه فاز، طراحی شده‌اند.

این درایوها ابتدا منبع تغذیه AC ورودی را از طریق مدار یکسو کننده به ولتاژ DC تبدیل می‌کنند. سپس ولتاژ DC تولید شده با استفاده از مدار اینورتر به برق AC تبدیل می‌شود که ولتاژ و فرکانس آن قابل تنظیم است. این برق AC مدوله شده، موتور AC را به کار می‌برد و سرعت آن را کنترل می‌کند.

همان‌طور که از نامش پیداست، درایو AC فرکانس جریان منبع AC را تنظیم می‌کند تا سرعت چرخش موتور تغییر یابد. با تغییر فرکانس خروجی از صفر تا حداکثر مقدار ممکن، می‌توان به شتاب و کاهش سرعت یکنواخت موتور دست یافت. اجزای اصلی درایو AC شامل یکسو کننده، لینک DC، اینورتر و واحد کنترل است.

درایو DC چیست؟

درایوهای DC دستگاه‌هایی هستند که برای کنترل موتورهای DC طراحی شده‌اند و به تنظیم سرعت و گشتاور این موتورها کمک می‌کنند. با تنظیم ولتاژ و جریان ورودی، این درایوها می‌توانند عملکرد موتور DC را تغییر دهند. عملکرد یک درایو DC به این صورت است که ابتدا برق AC ورودی را از طریق یک مدار یکسو کننده به ولتاژ DC تبدیل می‌کند. سپس این ولتاژ DC تنظیم شده به موتور DC ارسال می‌شود تا سرعت و گشتاور آن را کنترل کند.

درایوهای DC به 2 نوع اصلی تقسیم می‌شوند:

1- درایو DC آنالوگ:

 این نوع درایوها از تکنولوژی‌های آنالوگ برای کنترل ولتاژ و جریان استفاده می‌کنند و تنظیمات آن‌ها به صورت دستی و با استفاده از ابزارهای آنالوگ انجام می‌شود.

2- درایو DC دیجیتال:

 این درایوها از تکنولوژی‌های دیجیتال برای کنترل موتور استفاده می‌کنند و تنظیمات آن‌ها معمولاً از طریق پنل‌های دیجیتال یا نرم‌افزارهای کنترلی انجام می‌شود که دقت و قابلیت برنامه‌ریزی بالاتری را ارائه می‌دهد.

مقایسه بین درایوهای AC و DC

درایوهای AC و DC هر کدام ویژگی‌ها و مزایای خاص خود را دارند که آن‌ها را برای کاربردهای متفاوت مناسب می‌سازد. در جدول زیر تفاوت‌های کلیدی بین این 2 نوع درایو را مشاهده می‌کنید:

درایوهای AC به دلیل انعطاف‌پذیری، تنوع سرعت، کارایی انرژی و هزینه‌ی کمتر، نسبت به درایوهای DC برتری دارند. از سوی دیگر، درایوهای DC با ارائه تنظیم دقیق سرعت، گشتاور راه‌اندازی بالا و پاسخ دینامیکی مناسب برای کاربردهایی هستند که نیاز به کنترل حرکت سریع و دقیق دارند.

مزایای درایوهای AC

• محدوده کنترل سرعت گسترده: امکان کنترل سرعت از صفر تا حداکثر دور در دقیقه.
• بهره‌وری انرژی بالا: به دلیل کنترل بهینه موتور و قابلیت بازسازی انرژی.
• قابلیت اطمینان بالا: بدون اجزای سایش مانند برس یا کموتاتور.
• مناسب برای کاربردهای مختلف: کارایی خوب در کاربردهای با سرعت ثابت و متغیر.
• کنترل فرآیند پیشرفته: از طریق مدولاسیون ولتاژ/فرکانس.
• ادغام آسان: با کنترل‌کننده‌های منطقی قابل برنامه‌ریزی (PLC) و سیستم‌های اتوماسیون.

مزایای درایوهای DC

• تنظیم دقیق سرعت: امکان تنظیم دقیق و ثابت سرعت.
• گشتاور راه‌اندازی بالا: مناسب برای کاربردهای با بارهای سنگین.
• پاسخ دینامیک خوب: تسهیل شتاب و کاهش سریع.
• طراحی ساده: با اجزای کمتر و هزینه کمتر به ازای هر اسب بخار.
• کاهش عیوب مکانیکی: به حداقل رساندن مشکلات مرتبط با موتورهای AC.

مزایای استفاده از درایو

درایوها به‌ویژه درایوهای اینورتر، مزایای زیادی را در سیستم‌های صنعتی و موقعیت‌یابی ارائه می‌دهند. برخی از این مزایا عبارتند از:

1- صرفه‌جویی در انرژی:

درایوها با کنترل دقیق برق عرضه شده به موتور می‌توانند مصرف انرژی را بین 20 تا 50 درصد کاهش دهند که این موضوع به ویژه در کاربردهایی مانند فن‌ها و پمپ‌ها بسیار محسوس است.

2- شروع نرم (Soft Starter):

اینورترها با کنترل فرکانس و ولتاژ ورودی به موتور، سرعت موتور را به‌طور ملایم تنظیم می‌کنند. این ویژگی برای کنترل شتاب و کاهش سرعت در سیستم‌هایی که نباید دچار افت بار شوند، مانند آسانسورها و نوار نقاله‌ها، بسیار مفید است.

3- تغییر جهت موتور:

درایوهای اینورتر نیاز به جریان کمی برای تغییر جهت چرخش موتور دارند که این امر به سادگی و سرعت در تغییر جهت موتور کمک می‌کند.

4- تثبیت خط برق:

راه‌اندازی موتورهای AC معمولاً به مقدار زیادی انرژی نیاز دارد که می‌تواند به تخلیه‌های بزرگ در خط توزیع برق منجر شود. این امر ممکن است باعث اختلال در عملکرد سایر تجهیزات مانند سنسورها شود. درایوها می‌توانند این مشکلات را کاهش دهند و خط برق را پایدارتر نگه‌دارند.

درایوها بخش جدایی‌ناپذیر از اتوماسیون صنعتی مدرن و سیستم‌های کنترل فرآیند هستند و به بهبود کارایی، دقت و انعطاف‌پذیری در کاربردهای مختلف کمک می‌کنند.

ویژگی‌های درایو AC

درایوهای AC دارای ویژگی‌های متعددی هستند که به کارایی و تطبیق‌پذیری آن‌ها در کنترل موتورهای الکتریکی کمک می‌کند. در اینجا برخی از ویژگی‌های رایج این درایوها آورده شده است:

1- کنترل سرعت متغیر:

وظیفه اصلی درایوها ارائه کنترل سرعت متغیر برای موتورهای الکتریکی است. این امکان را به موتور می‌دهد تا با سرعت‌های مختلف بر اساس نیازهای برنامه کار کند که منجر به صرفه‌جویی در انرژی و بهبود راندمان می‌شود.

2- کنترل گشتاور:

درایوها توانایی کنترل دقیق گشتاور را نیز دارند. این ویژگی برای برنامه‌هایی که نیاز به سطوح خاص گشتاور دارند، بسیار مفید است.

3- کنترل شتاب و کاهش سرعت:

درایوها نرخ شتاب و کاهش سرعت قابل تنظیمی را ارائه می‌دهند که امکان شروع و توقف نرم و کنترل‌شده را فراهم می‌کند و به کاهش استرس مکانیکی بر روی موتور و تجهیزات متصل کمک می‌کند.

4- عملیات رو به جلو / معکوس:

بسیاری از درایوها از عملکرد موتور در جهت‌های مختلف پشتیبانی می‌کنند و در کاربردهایی که نیاز به حرکت دو جهته دارند، انعطاف‌پذیری را فراهم می‌کنند.

5- کنترل منطقی قابل برنامه‌ریزی (PLC):

برخی از مدل‌های پیشرفته دارای قابلیت‌های پی ال سی داخلی هستند، که امکان ایجاد توالی‌های کنترل سفارشی، منطق اتوماسیون و ادغام با سایر سیستم‌های کنترل را فراهم می‌آورد.

6- کنترل PID:

کنترلر Proportional Integral Derivative در بسیاری از درایوهای اینورتر گنجانده شده است و برای کنترل دقیق متغیرهای فرآیند مانند فشار، دما، یا جریان استفاده می‌شود.

7- پروتکل‌های ارتباطی:

درایوها معمولاً از پروتکل‌های ارتباطی مختلف مانند Modbus، Profibus یا Ethernet/IP پشتیبانی می‌کنند که امکان ادغام با سیستم‌های کنترل و شبکه‌های ارتباطی را فراهم می‌کند.

8- حالت‌های صرفه‌جویی در انرژی:

بسیاری از درایوها دارای حالت‌های صرفه‌جویی در مصرف انرژی هستند، مانند حالت خواب یا بهینه‌سازی خودکار که به کاهش بیشتر مصرف انرژی در دوره‌های کم تقاضا کمک می‌کند.

9- عیب‌یابی و حفاظت:

درایوها دارای ابزارهای تشخیصی داخلی برای نظارت بر سلامت سیستم هستند و ویژگی‌های حفاظتی مانند حفاظت در برابر جریان اضافه، اضافه ولتاژ و تشخیص عیب را دارند تا از موتور و درایو محافظت کنند.

10- رابط کاربری:

درایوها معمولاً دارای یک رابط کاربری برای تنظیم پارامترها، نظارت بر عملکرد و عیب‌یابی هستند. این رابط ممکن است شامل یک صفحه نمایش دیجیتال، صفحه کلید و دکمه‌های ناوبری باشد.

11- تنظیم خودکار پارامتر موتور:

برخی از درایوها قادر به تنظیم خودکار پارامترها برای بهینه‌سازی عملکرد و کارایی موتور هستند.

12- مانیتورینگ و کنترل از راه دور:

درایوهای پیشرفته ممکن است از نظارت و کنترل از راه دور پشتیبانی کنند که به کاربران این امکان را می‌دهد تا از طریق رایانه یا دستگاه تلفن همراه به درایو دسترسی پیدا کنند و آن را کنترل کنند.

13- ترمز احیا کننده:

در کاربردهایی که انرژی ترمز می‌تواند بازیابی شود، برخی از درایوهای اینورتر از ترمز احیاکننده پشتیبانی می‌کنند که انرژی ترمز را به انرژی الکتریکی تبدیل کرده و به منبع تغذیه بازمی‌گرداند.

این ویژگی‌ها باعث می‌شود که درایوها بسیار متنوع و قابل تطبیق با انواع کاربردها باشند و مزایایی مانند صرفه‌جویی در انرژی، بهبود کنترل فرآیند و افزایش طول عمر تجهیزات را ارائه دهند. ویژگی‌های خاص ممکن است بسته به نوع و مدل درایو اینورتر متفاوت باشد.

انواع درایوهای صنعتی و ویژگی‌های آن‌ها

درایوهای صنعتی با نام‌های مختلفی شناخته می‌شوند که هر کدام به ویژگی خاصی از عملکرد آن‌ها اشاره دارد. این نام‌ها شامل موارد زیر هستند:

1. درایو فرکانس متغیر (VFD – Variable Frequency Drive):
2. درایو سرعت متغیر (VSD – Variable Speed Drive):
3. اینورتر ولتاژ متغیر فرکانس متغیر (VVVF – Variable Voltage Variable Frequency):
4. کنترل‌کننده‌ی فرکانس (FC – Frequency Controller):

این نام‌ها هر کدام به جنبه‌های خاصی از عملکرد درایوها اشاره دارند و در صنایع مختلف برای کنترل و بهینه‌سازی عملکرد موتورهای الکتریکی به کار می‌روند.

جمع‌بندی

در این مقاله سعی کردیم تا توضیح دهیم درایو چیست ؟ درایو ها، به ویژه درایوهای فرکانس متغیر AC (VFD)، اجزای کلیدی در کنترل موتورهای الکتریکی هستند. چه شما با یک سیستم ساده سروکار داشته باشید و چه با یک برنامه صنعتی پیچیده، درک صحیح نقش و عملکرد درایوها برای دستیابی به عملکرد بهینه بسیار مهم است. هنگام انتخاب از میان انواع مختلف درایوهای VFD، توجه به نیازهای خاص و کاربردهای خود ضروری است. انتخاب مناسب بستگی به شرایط و نیازهای خاص هر پروژه دارد.

امیدواریم این مقاله توانسته باشد نقش حیاتی درایوها را برای شما، به‌خوبی روشن کند.

اگر در رابطه با درایو سوالی دارید، سوال خود را برای ما کامنت کنید تا کارشناسان لاجیک صنعت در اسرع وقت به سوال شما پاسخ دهند.
