پک سروو 7.5 کیلو وات هایتک مدل ISM3-180-48015I2-H + ISD-500H

پک سروو 7.5 کیلووات هایتک قدرتمندترین پک این لیست است. گشتاور 48 N.m در 1500 rpm و شفت 42 میلی‌متری، آن را برای سنگین‌ترین محورهای صنعتی مناسب می‌کند؛ جایی که توان و پایداری مهم‌ترین معیارهای انتخاب‌اند.

 راهنمای کدگذاری پک‌های سروو موتور هایتک

کد	توضیح
ISMx	سروو موتور ایمن (Imen Servo Motor)
ISDx	سروو درایو ایمن (Imen Servo Drive)
x = 1	تک‌فاز 220 ولت، 50 هرتز
x = 2	سه‌فاز 220 ولت، 50 هرتز
x = 3	سه‌فاز 380 ولت، 50 هرتز
عدد بعد از سری (40، 60، 80، …)	اندازه‌ی فلنج موتور بر حسب میلی‌متر

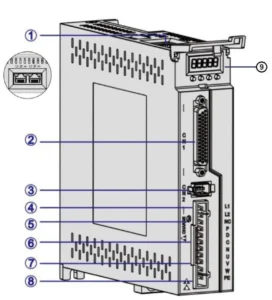

اجزای سرووهای هایتک

1. ترمینال‌های شبکه مدباس (CN3,CN4)
2. ورودی‌ها و خروجی‌های دیجیتال و آنالوگ (CN1)
3. سوکت انکودر (CN2)
4. ترمینال‌های برق ورودی 220 ولت (L1,L2)
5. LED نمایشگر شارژ بودن خازن‌های داخلی درایو
6. ترمینال‌های مربوط به مقاومت ترمزی
7. ترمینال‌های برق خروجی به موتور (U,V,W)
8. ترمینال اتصال سیم ارت PE
9. نمایشگر و کلیدهای تنظیم



ویژگی‌های پک سروو 7.5 کیلو وات هایتک مدل ISM3-180-48015I2-H + ISD-500H

• بیشترین گشتاور مجموعه: 48 N.m در 1500 rpm
• فلنج 180 mm و شفت 42 mm؛ ساختار مستحکم
• درایو ISD-500H
• تغذیه‌ی سه‌فاز 380 ولت



کاربردهای پک سروو 7.5 کیلو وات هایتک مدل ISM3-180-48015I2-H + ISD-500H

• ماشین‌های تزریق پلاستیک بزرگ
• پرس‌های سروو و هیدرولیک سروو سنگین
• ماشین‌های فرمینگ و خم‌کاری ورق ضخیم
• خطوط فلزکاری و نورد
• سایر ماشین‌آلات با نیاز به گشتاور بسیار بالا



اجزای پک سروو 7.5 کیلو وات هایتک مدل ISM3-180-48015I2-H + ISD-500H

قطعه	کد
موتور	ISM3-180-48015I2-H
درایو	ISD-500H
کابل پاور	PY500-03-G-N-4PDH
کابل انکودر	ES200-03-G-N-15PH
