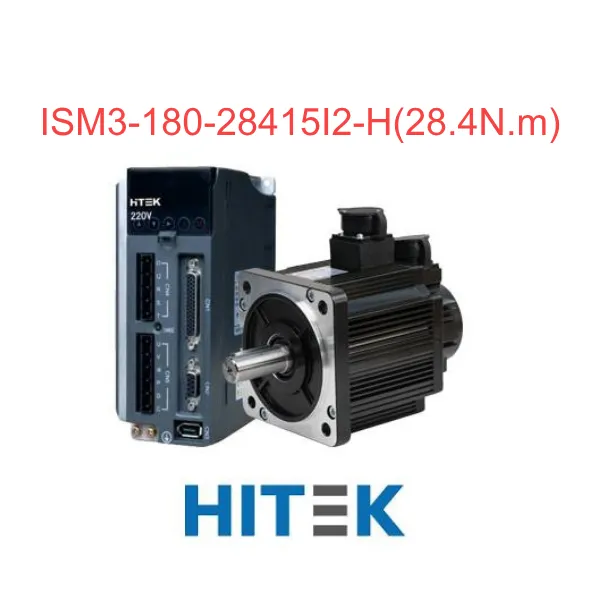

پک سروو 4.4 کیلو وات هایتک مدل ISM3-180-28415I2-H + ISD-500H

پک سروو 4.4 کیلووات هایتک با گشتاور 28.4 N.m در 1500 rpm برای محورهایی در نظر گرفته شده که بار سنگین و پیوسته دارند. با فلنج 180 میلی‌متری و شفت 35 میلی‌متری، ساختاری مستحکم برای کار در محیط‌های صنعتی دارد.

 راهنمای کدگذاری پک‌های سروو موتور هایتک

کد	توضیح
ISMx	سروو موتور ایمن (Imen Servo Motor)
ISDx	سروو درایو ایمن (Imen Servo Drive)
x = 1	تک‌فاز 220 ولت، 50 هرتز
x = 2	سه‌فاز 220 ولت، 50 هرتز
x = 3	سه‌فاز 380 ولت، 50 هرتز
عدد بعد از سری (40، 60، 80، …)	اندازه‌ی فلنج موتور بر حسب میلی‌متر



اجزای سرووهای هایتک

1. ترمینال‌های شبکه مدباس (CN3,CN4)
2. ورودی‌ها و خروجی‌های دیجیتال و آنالوگ (CN1)
3. سوکت انکودر (CN2)
4. ترمینال‌های برق ورودی 220 ولت (L1,L2)
5. LED نمایشگر شارژ بودن خازن‌های داخلی درایو
6. ترمینال‌های مربوط به مقاومت ترمزی
7. ترمینال‌های برق خروجی به موتور (U,V,W)
8. ترمینال اتصال سیم ارت PE
9. نمایشگر و کلیدهای تنظیم

ویژگی‌های پک سروو 4.4 کیلو وات هایتک مدل ISM3-180-28415I2-H + ISD-500H

• گشتاور 28.4 N.m در 1500 rpm
• فلنج 180 mm و شفت 35 mm
• درایو ISD-500H هماهنگ با موتور
• مناسب کار مداوم در خطوط تولید



کاربردهای پک سروو 4.4 کیلو وات هایتک مدل ISM3-180-28415I2-H + ISD-500H

• ماشین‌های تزریق و پلاستیک
• پرس‌ها و خم‌کن‌های صنعتی
• پمپ‌های هیدرولیک سروو
• ماشین‌آلات سنگین فلزکاری
• سیستم‌های وایندر و کشش



اجزای پک سروو 4.4 کیلو وات هایتک مدل ISM3-180-28415I2-H + ISD-500H

قطعه	کد
موتور	ISM3-180-18615I2-H
درایو	ISD-500H
کابل پاور	PY500-03-G-N-4PDH
کابل انکودر	ES200-03-G-N-15PH
