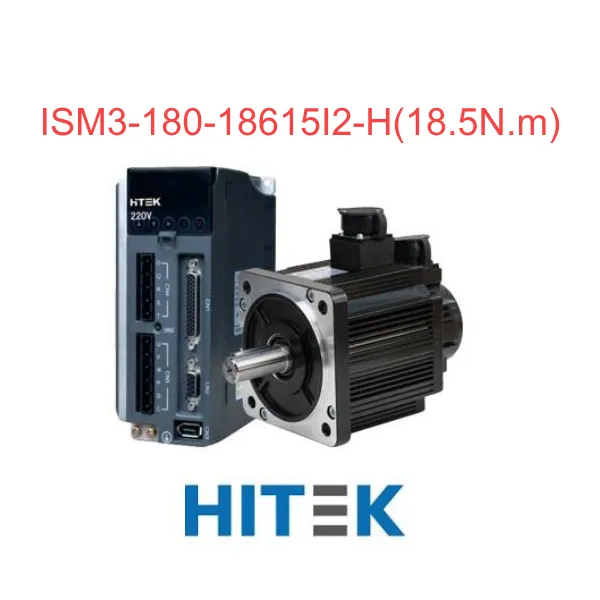

پک سروو 3 کیلو وات هایتک مدل ISM3-180-18615I2-H + ISD-500H

پک سروو 3 کیلووات هایتک، آغاز رده‌ی توان بالای هایتک است. فلنج 180 میلی‌متری، شفت 35 میلی‌متری و گشتاور 18.5 N.m در 1500 rpm، این پک را برای ماشین‌آلات سنگین صنعتی آماده می‌کند. درایو ISD-500H و کابل‌های سری 500 در همین مجموعه ارائه می‌شود.

 راهنمای کدگذاری پک‌های سروو موتور هایتک

کد	توضیح
ISMx	سروو موتور ایمن (Imen Servo Motor)
ISDx	سروو درایو ایمن (Imen Servo Drive)
x = 1	تک‌فاز 220 ولت، 50 هرتز
x = 2	سه‌فاز 220 ولت، 50 هرتز
x = 3	سه‌فاز 380 ولت، 50 هرتز
عدد بعد از سری (40، 60، 80، …)	اندازه‌ی فلنج موتور بر حسب میلی‌متر



اجزای سرووهای هایتک

1. ترمینال‌های شبکه مدباس (CN3,CN4)
2. ورودی‌ها و خروجی‌های دیجیتال و آنالوگ (CN1)
3. سوکت انکودر (CN2)
4. ترمینال‌های برق ورودی 220 ولت (L1,L2)
5. LED نمایشگر شارژ بودن خازن‌های داخلی درایو
6. ترمینال‌های مربوط به مقاومت ترمزی
7. ترمینال‌های برق خروجی به موتور (U,V,W)
8. ترمینال اتصال سیم ارت PE
9. نمایشگر و کلیدهای تنظیم

ویژگی‌های پک سروو 3 کیلو وات هایتک مدل ISM3-180-18615I2-H + ISD-500H

• گشتاور 18.5 N.m در 1500 rpm
• فلنج 180 mm و شفت 35 mm؛ ساختار مکانیکی سنگین
• درایو ISD-500H با ظرفیت توان‌های بالا
• تغذیه‌ی سه‌فاز 380 ولت



کاربردهای پک سروو 3 کیلو وات هایتک مدل ISM3-180-18615I2-H + ISD-500H

• ماشین‌های تزریق پلاستیک
• پرس‌های هیدرولیک سروو
• ماشین‌های خم و برش صنعتی
• خطوط فلزکاری و ورق
• ماشین‌آلات سنگین بسته‌بندی و حمل



اجزای پک سروو 3 کیلو وات هایتک مدل ISM3-180-18615I2-H + ISD-500H

قطعه	کد
موتور	ISM3-180-18615I2-H
درایو	ISD-500H
کابل پاور	PY500-03-G-N-4PDH
کابل انکودر	ES200-03-G-N-15PH
