اینورتر سه فاز 380V ال اس مدل SV1850 iS7-4SOD با توان 185 کیلو وات

اینورتر سه فاز 380V ال اس مدل SV1850 iS7-4SOD با توان 185 کیلو وات

یکی دیگر از محصولات برند مطرح LS اینورتر iS7 است. این محصول در واقع فقط یک اینورتر ساده نیست در واقع به نوعی یک سیستم کنترلی پیشرفته است. این دستگاه با توان بالا، دقت کنترلی عالی، انعطاف‌پذیری در کاربرد و قابلیت اطمینان صنعتی شما را از عملکرد یک سیستم مطمئن می‌کند. استفاده از این محصول امکان مدیریت دقیق گشتاور، سرعت را به ویژه در پروژه های سخت صنعتی فراهم می‌سازد. iS7 بیشتر در سیستم های اتوماسیون، خطوط تولید و ماشین آلات صنعتی کاربرد دارد. این محصول همراه با Keypad به مشتریان عزیز ارائه می شود.

ویژگی های اینورتر سه فاز 380V ال اس مدل SV1850 iS7-4SOD با توان 185 کیلو وات

• بردار حسگردار با کنترل دقیق سرعت/گشتاور
• تاخیر در قطع ناگهانی برق (LV Trip Delay)
• کنترل خودکار افت تعادل گشتاور
• بافر انرژی جنبشی (KEB) برای توقف پایدار سیستم در صورت قطع یا خرابی برق
• تنظیم آسان پارامتر استارت
• عملکرد استارت سریع
• کلید چند منظوره
• پشتیبانی از گروه کاربر و ماکرو

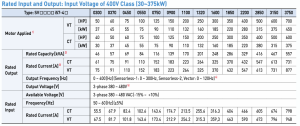

جدول مشخصات اینورتر سه فاز 380V ال اس مدل SV1850 iS7-4SOD با توان 185 کیلو وات

مشخصات دقیق اینورتر با توجه به توان و ولتاژ در جدول زیر نمایش داده شده است:

سیم‌بندی اینورتر سه فاز 380V ال اس مدل SV1850 iS7-4SOD با توان 185 کیلو وات

بلوک دیاگرام ورودی و خروجی های اینورتر در شکل نشان داده شده تا اتصال آن برای کاربر آسانتر باشد:

راهنمای کدشناسایی اینورتر سه فاز 380V ال اس مدل SV1850 iS7-4SOD با توان 185 کیلو وات

تمامی مشخصات یک اینورتر از روی کد فنی قابل تشخیص است. شکل زیر برای راهنمایی بهتر در انتخاب مدل مناسب آورده شده است:

بخش	کد	معنی
Series (SV)	SV	LS Drive Starvert Series
Capacity of Applied Motor	0008 / 0015 / 0022	0.75 / 1.5 / 2.2 kW
	0037 / 0055 / 0075	3.7 / 5.5 / 7.5 kW
	0110 / 0150 / 0185	11 / 15 / 18.5 kW
	0220 / 0300 / 0370	22 / 30 / 37 kW
	0450 / 0550 / 0750	45 / 55 / 75 kW
	0900 / 1100 / 1320	90 / 110 / 132 kW
	1600	160 kW
Series Name	iS7	iS7 series
Input Voltage	2	3-Phase 200~230 [V]
	4	3-Phase 380~480 [V]
Keypad	N	NON (no keypad)
	S	GLCD (Graphic loader)
UL	0	Open
	E	Enclosed UL type 1 (note 1)
	P	Enclosed UL type 12 (note 2)
Filter	Blank	NON
	F	EMC filter
DC Reactor	Blank	NON
	D	DC reactor
	R	DB resistor (inner mounted) (note 3)
Customized Product	W	Winder (Web control)
	S	Synchronous (Synchronization)
	T	Safety (note 5)
	V	Marine (Vessel) (note 4)
	E	High efficiency (customization)



ابعاد اینورتر سه فاز 380V ال اس مدل SV1850 iS7-4SOD با توان 185 کیلو وات

ابعاد اینورتر LS با توان‌های مختلف در تصویر زیر نمایش داده شده است:
