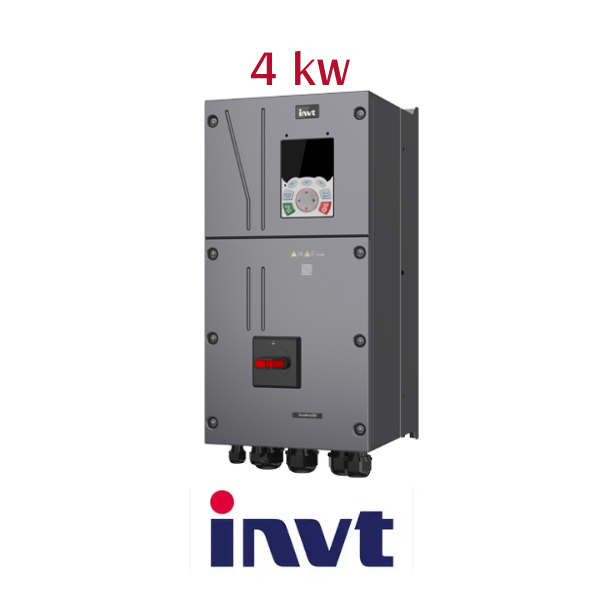

اینورتر سه فاز اینوت 4kw سری GD350 مدل GD350-004G/5R5P-45

اینورتر سه فاز اینوت 4kw سری GD350 مدل GD350-004G/5R5P-45

اینورتر GD350-004G/5R5P-45 اینوت (INVT) یکی از درایوهای چندمنظوره و پرفورمنس‌بالای سری Goodrive350 است که با درجه حفاظت IP55 برای استفاده در محیط‌های صنعتی سخت، مرطوب، پرگردوغبار و بسیاری از کاربردهای فضای باز طراحی شده است. این سری از اینورترها در رنج توان 4 تا 5.5 کیلووات و با ورودی سه‌فاز 380 ولت عرضه می‌شود و علاوه‌بر حفاظت بالاتر در برابر عوامل محیطی، امکانات کنترلی و توسعه‌پذیری متنوعی را در اختیار کاربر قرار می‌دهد. طراحی GD350-004G/5R5P-45 باعث می‌شود در بسیاری از پروژه‌ها نیاز به قرارگیری اینورتر در تابلو برق با حفاظت جداگانه کاهش پیدا کند و موجب آسان‌تر شدن طراحی سیستم، سیم‌کشی و کمک به  افزایش تناسب دستگاه برای محیط‌های صنعتی می‌شود. GD350-004G/5R5P-45 علاوه‌بر موتورهای آسنکرون، از موتورهای سنکرون مغناطیس دائم (PMSM) نیز پشتیبانی می‌کند و قابلیت‌های کنترلی شامل کنترل سرعت، گشتاور و موقعیت را ارائه می‌دهد. اینورتر همچنین از توسعه‌پذیری بالایی برخوردار است و امکان استفاده از سه کارت توسعه به‌صورت هم‌زمان برای قابلیت‌هایی مانند ارتباطات، انکودر، I/O و PLC را فراهم می‌کند. به همین دلیل، اینورتر اینوت گزینه‌ای مناسب برای کاربردهایی مانند تصفیه آب، آبزی‌پروری، فن و تهویه، تجهیزات صنعتی و ماشین‌آلاتی است که در معرض گردوغبار یا رطوبت قرار دارند برای انتخواب و خرید درست اینورتر GD350-004G/5R5P-45 نیاز است کدها و عناوین نام‌گذاری شده کد محصول را بدانید که در ادامه ما مطالب مورد نیاز برای بهترین خرید اینورتر GD350-IP55 به شما آموزش خواهیم داد.

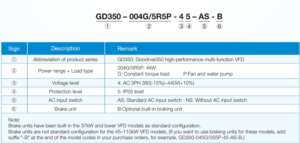

اطلاعات کد فنی درایو اینورتر GD350-004G/5R5P-45

کد مدل حک‌ شده روی بدنه‌‌ی هر درایو GD350-004G/5R5P-45، در واقع شناسنامه‌ی فنی کامل آن است. این کد تمام مشخصات کلیدی محصول را در یک رشته‌ی فشرده در اختیار قرار می‌دهد و دانستن این کدگذاری به شما عزیزان کمک می‌کند تنها با نگاهی به برچسب روی دستگاه، توان، کلاس ولتاژ و امکانات ایمنی آن را به‌سرعت تشخیص دهد و مدل مناسب کاربرد خود را با اطمینان انتخاب کند. GD350-004G/5R5P-45 یک درایو فرکانس متغیر (VFD) با عملکرد بالا و قابلیت‌های کنترلی پیشرفته است که برای کاربردهای صنعتی همچون فن، مزرعه آبزی پروری، تصفیه آب است.

• 004G: توان 4 کیلووات در حالت بار با گشتاور ثابت (Constant Torque)
• 5R5: توان 5.5 کیلووات در حالت بار فن و پمپ (Fan & Water Pump / Variable Torque)

حروف G و P نوع کاربرد و کلاس بار را مشخص می‌کنند. حالت G برای بارهای با گشتاور ثابت و کاربردهای عمومی صنعتی مناسب است، در حالی که حالت P برای بارهای با گشتاور متغیر مانند فن‌ها و پمپ‌های آب در نظر گرفته شده است. برای مثال سری GD350-004G/5R5P-45، یعنی یک مدل با 4 kW در حالت G دارد و یک مدل 5.5 kW در حالت P پس نمی‌توان به تنهایی گفت این دستگاه «یک اینورتر 5.5 کیلووات» است. باید ببینیم موتور ما چه نوع باری دارد. این مدل دارای درجه حفاظت IP55 در مقایسه با مدل‌های با درجه حفاظت پایین‌تر، مقاومت بیشتری در برابر ورود گردوغبار و پاشش آب دارد. این ویژگی باعث می‌شود برای نصب در محیط‌های صنعتی و شرایطی که حفاظت بیشتری از تجهیزات مورد نیاز است، گزینه مناسبی باشند. حرف B در انتهای کد فنی نشان‌دهنده وجود واحد ترمز داخلی (Built-in Braking Unit) به‌صورت آپشنال است. در مدل‌های 37 کیلووات و پایین‌تر، واحد ترمز به‌صورت استاندارد در اینورتر تعبیه شده است. برای مدل‌های 45 تا 110 کیلووات، فاقد این امکانات است و در صورت نیاز باید از سری B سفارش داده شود. در مدل GD350-004G/5R5P-45-NS همانطور که در عکس پایین مشاهده می‌کنید در حقیقت NS انتهای کد محصول، به ما معرفی میکند که اینورتر بدون کلید ورودی AC است. اما اگر AS باشد یعنی روی خود درایو کلید ورودی AC  تعبیه شده است

ویژگی‌های اصلی اینورتر GD350-004G/5R5P-45

مشخصات	شرح
سه‌فاز 380V  تا 440V	ولتاژ ورودی (V)
9.5 A	جریان ورودی (A)
0 تا ولتاژ ورودی	ولتاژ خروجی (V)
0 تا 380Hz	فرکانس خروجی (Hz)

کاربردهای اینورتر GD350-004G/5R5P-45

به‌دلیل مقاومت بالا در برابر رطوبت و گردوغبار، این سری از اینورتر اینوت به‌ویژه در موارد زیر کاربرد دارد:

• سیستم‌های تصفیه و پمپاژ آب و فاضلاب
• آبزی‌پروری و مزارع پرورش ماهی و میگو
• فن‌ها و سیستم‌های تهویه صنعتی و HVAC نصب‌شده در فضای باز یا پشت‌بام
• خطوط تولید در محیط‌های صنعتی با آلودگی، رطوبت یا گردوغبار بالا
• کاربردهایی که نصب اینورتر داخل تابلو برق مقدور یا مقرون‌به‌صرفه نیست

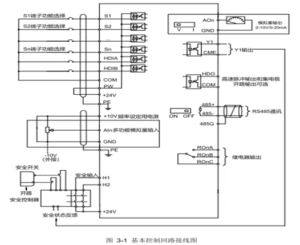

سیم بندی اینورتر اینوت GD350-004G/5R5P-45



ابعاد درایو ایوت GD350-004G/5R5P-45



Model	Product size (H*W*D:mm)	Carton size (L*W*H:mm)	Net weight (Kg)	Gross weight (kg)
GD350-004G/5R5P-45-NS	428.5*196*227	550*290*375	8.5	10.5
GD350-5R5G/7R5P-45-NS
GD350-7R5G/011P-45-NS	503.8*223*250.7	610*355*405	12.5	15
GD350-011G/015P-45-NS
GD350-015G/018P-45-NS
GD350-018G/022P-45-NS	551.5*274*246	685*390*430	20	23
GD350-022G/030P-45-NS
GD350-030G/037P-45-NS	619*318*242.9	775*440*435	26.5	30
GD350-037G/045P-45-NS
GD350-045G/055P-45-NS	829.8*338*289.7	1000*515*485	42.12	48.34
GD350-045G/055P-45-NS-B
GD350-055G/075P-45-NS
GD350-055G/075P-45-NS-B
GD350-075G/090P-45-NS	825.3*370*335	945*480*600	63.65	82.45
GD350-075G/090P-45-NS-B
GD350-090G/110P-45-NS
GD350-090G/110P-45-NS-B
GD350-110G-45-NS
GD350-110G-45-NS-B
GD350-004G/5R5P-45-AS	428.5*196*262.8	550*290*375	9	11
GD350-5R5G/7R5P-45-AS
GD350-7R5G/011P-45-AS	503.8*223*289.4	610*355*405	13	16
GD350-011G/015P-45-AS
GD350-015G/018P-45-AS
GD350-018G/022P-45-AS	551.5*274*281.8	685*390*430	21	24.5
GD350-022G/030P-45-AS
GD350-030G/037P-45-AS	619*318*290	775*440*435	27	31.5
GD350-037G/045P-45-AS
GD350-045G/055P-45-AS	829.8*338*336.7	1000*515*485	48	55
GD350-045G/055P-45-AS-B
GD350-055G/075P-45-AS



گشتاور راه‌اندازی فوق‌العاده و گشتاور سنگین (Overload)

این درایو برای بارگیری‌های سنگین و لحظه‌ای طراحی شده است:

• در الگوریتم VC: ارائه ۲۰۰٪ گشتاور حتی در سرعت (HZ 0)
• تحمل اضافه بار سری G (کاربردهای سنگین): توانایی تحمل ۱۵۰٪ بار به مدت ۱ دقیقه، ۱۸۰٪ به مدت ۱۰ ثانیه و ۲۰۰٪ به مدت ۱ ثانیه.
• سری P (پمپ و فن):تحمل ۱۲۰٪ اضافه بار به مدت ۱ دقیقه.
