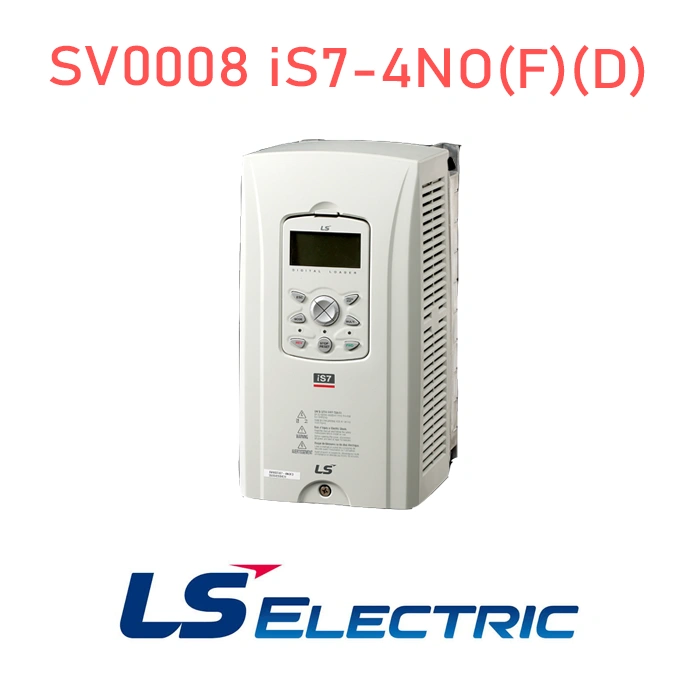

اینورتر سه فاز 380V ال اس مدل SV0008 iS7-4NO با توان 0.75 کیلو وات

یکی دیگر از محصولات برند مطرح LS اینورتر iS7 است. این محصول در واقع فقط یک اینورتر ساده نیست در واقع به نوعی یک سیستم کنترلی پیشرفته است. این دستگاه با توان بالا، دقت کنترلی عالی، انعطاف‌پذیری در کاربرد و قابلیت اطمینان صنعتی شما را از عملکرد یک سیستم مطمئن می‌کند. استفاده از این محصول امکان مدیریت دقیق گشتاور، سرعت را به ویژه در پروژه های سخت صنعتی فراهم می‌سازد. iS7 بیشتر در سیستم های اتوماسیون، خطوط تولید و ماسین آلات صنعتی کاربرد دارد. این محصول همراه با Keypad به مشتریان عزیز ارائه می شود.

ویژگی‌های اینورتر سه فاز 380V ال اس مدل SV0008 iS7-4NO با توان 0.75 کیلو وات

بردار حسگردار با کنترل دقیق سرعت/گشتاور
تاخیر در قطع ناگهانی برق (LV Trip Delay)
کنترل خودکار افت تعادل گشتاور
بافر انرژی جنبشی (KEB) برای توقف پایدار سیستم در صورت قطع یا خرابی برق
تنظیم آسان پارامتر استارت
عملکرد استارت سریع
کلید چند منظوره
پشتیبانی از گروه کاربر و ماکرو

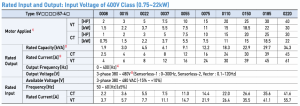

جدول مشخصات اینورتر سه فاز 380V ال اس مدل SV0008 iS7-4NO با توان 0.75 کیلو وات

مشخصات دقیق اینورتر با توجه به توان و ولتاژ در جدول زیر نمایش داده شده است:

سیم‌بندی اینورتر سه فاز 380V ال اس مدل SV0008 iS7-4NO با توان 0.75 کیلو وات

بلوک دیاگرام ورودی و خروجی های اینورتر در شکل نشان داده شده تا اتصال آن برای کاربر آسانتر باشد:

راهنمای کدشناسایی اینورتر سه فاز 380V ال اس مدل SV0008 iS7-4NO با توان 0.75 کیلو وات

تمامی مشخصات یک اینورتر از روی کد فنی قابل تشخیص است. شکل زیر برای راهنمایی بهتر در انتخاب مدل مناسب اورده شده است:

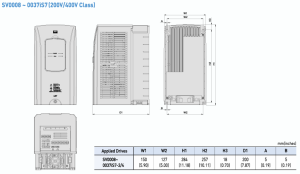

ابعاد اینورتر سه فاز 380V ال اس مدل SV0008 iS7-4NO با توان 0.75 کیلو وات

ابعاد اینورتر LS با توان‌های مختلف در تصویر زیر نمایش داده شده است:

روش کنترل	کنترل V/F، V/F PG، جبران لغزش، بردار بدون حسگر-1، بردار بدون حسگر-2، کنترل برداری
وضوح تنظیم فرکانس	فرمان دیجیتال: 0.01 هرتز فرمان آنالوگ: 0.06 هرتز (حداکثر فرکانس: 60 هرتز)
تحمل فرکانس	عملکرد فرمان دیجیتال: 0.01٪ از حداکثر فرکانس عملکرد فرمان آنالوگ: 0.1٪ از حداکثر فرکانس
الگوی V/F	خطی، کاهش مضاعف، V/F کاربر
ظرفیت اضافه بار	جریان نامی CT: 150٪ به مدت 1 دقیقه، جریان نامی VT: 110٪ به مدت 1 دقیقه
افزایش گشتاور	افزایش گشتاور دستی، افزایش گشتاور خودکار
حالت عملیاتی	قابل انتخاب بین صفحه کلید/بلوک ترمینال/عملکرد ارتباطی
تنظیم فرکانس	آنالوگ: 0 ~ 10[V]، -10 ~ 10[VI، 0~ 20[میلی‌آمپر] دیجیتال: صفحه کلید
توابع کنترل	کنترل PID، عملکرد بالا-پایین، عملکرد سه سیمه، ترمز DC، محدودیت فرکانس، پرش فرکانس، عملکرد دوم، جبران لغزش، جلوگیری از چرخش معکوس، راه‌اندازی مجدد خودکار، بای‌پس درایو، تنظیم خودکار شروع پرواز، بافر انرژی، ترمز قدرت، ترمز شار، کاهش جریان نشتی، MMC، شروع آسان
ترمینال چند منظوره(ورودی)	NPN (سینک) / PNP (منبع) قابل انتخاب عملکرد: عملکرد رو به جلو؛ عملکرد معکوس؛ تنظیم مجدد؛ قطع خارجی؛ توقف اضطراری؛ عملکرد آهسته؛ فرکانس متوالی بالا؛ متوسط و پایین؛ شتاب و کاهش سرعت چند سطحی بالا؛ متوسط و پایین؛ کنترل جریان مستقیم در حین توقف؛ انتخاب موتور دوم؛ افزایش فرکانس؛ کاهش فرکانس؛ عملکرد سه سیمه؛ تغییر به عملکرد عمومی در حین عملکرد PID؛ عملکرد بدنه اصلی در حین عملکرد آپشن؛ تثبیت فرکانس با فرمان آنالوگ؛ قابلیت انتخاب توقف شتاب و کاهش سرعت
ترمینال جمع کننده باز چند منظوره(خروجی)	خروجی خطا درایو و زیر DC 46 ولت 100 میلی آمپر
ترمینال رله چند منظوره(خروجی)	زیر (N.O., N.C.) AC250V 1A، زیر DC 30V 1A
خروجی آنالوگ	0 ~ 10 ولت DC (کمتر از 20 میلی آمپر): قابل انتخاب از بین فرکانس، جریان، ولتاژ، ولتاژ جریان مستقیم
قطع	تشخیص اضافه ولتاژ، ولتاژ پایین، اضافه جریان، اضافه جریان، گرمای بیش از حد درایو، حفاظت حرارتی موتور، حفاظت از قطع فاز، حفاظت از اضافه بار، خطای ارتباطی، قطع فرمان فرکانس، خرابی سخت‌افزار، خرابی فن خنک‌کننده، خرابی پیش PID، عدم قطع موتور، قطع ترمز خارجی. عملکرد ایمنی و غیره.
هشدار	جلوگیری از توقف، اضافه بار، کاهش بار، خطای انکودر، خرابی فن، قطع فرمان صفحه کلید، قطع فرمان سرعت
وقفه لحظه‌ای	زیر کلاس CT 15 میلی‌ثانیه (کلاس VT 8 میلی‌ثانیه): عملکرد ادامه می‌یابد [در محدوده ولتاژ ورودی نامی، خروجی نامی) بالای کلاس CT 15 میلی‌ثانیه (کلاس VT 8 میلی‌ثانیه): راه‌اندازی مجدد خودکار
نوع خنک کننده	خنک‌سازی با دمش هوای اجباری: 0.75 ~ 15 کیلووات (کلاس 200/400 ولت)، 22 کیلووات (کلاس 400 ولت) خنک‌سازی استنشاقی: 22 ~ 75 کیلووات [کلاس 200 ولت]، 30-375 کیلووات (کلاس 400 ولت)
درجه حفاظت	0.75~22kW(200V)، 0.75~75kW(400V): نوع باز IP 21 (پیش‌فرض)، UL محصور نوع 1 (اختیاری) 30 ~75kW(200V)، 90~375kW[400V): نوع باز IP 00 (پیش‌فرض)، UL محصور نوع 1 (اختیاری) 0.75~22kW-2/4 و غیره: نوع محصور IP54، UL محصور نوع 12
دمای محیط	بار CT (بار سنگین): -10~50C، (14~122°F) بدون یخ زدگی بار VT (بار عادی): -10~40℃ (14~104°F) بدون یخ زدگی (توصیه می‌شود هنگام استفاده از بار VT در دمای 50C [122°F]، بار کمتر از 80٪ باشد) محصول IP54: -10~40C (14~122°F) بدون یخ زدگی
رطوبت	رطوبت نسبی زیر ۹۵٪ (بدون تشکیل شبنم)
دمای نگهداری	-20~65°C(-4~149°F)
لرزش، ارتفاع	زیر 1000 متر (از 1000 تا 4000 متر، ولتاژ ورودی نامی و جریان خروجی نامی درایو باید به ازای هر 100 متر 1٪ کاهش یابد.)، زیر 5.9 متر بر ثانیه (19.36 فوت بر ثانیه، 0.6 گیگا بایت)
محیط اطراف	سطح محیطی: طبقه‌بندی 3C3(IEC60721-3-3) (برای S02، H2S، CL، N02) بدون گاز خورنده، گاز قابل اشتعال، غبار روغن و گرد و غبار و غیره، در محیط‌های داخلی
پوشش کانفورمال	برای برآورده کردن استاندارد IEC زیر در محیط عملیاتی سخت و افزایش چرخه عمر برد مدار چاپی IEC 60721-3-3(3C2) / IEC 60068-2-43 / IEC 60068-2-60

دانلود دفترچه راهنما اینورتر ال اس IS7 کاتالوگ اینورتر ال اس IS7 دانلود راهنمای نصب و راه‌اندازی اینورتر ال اس IS7
