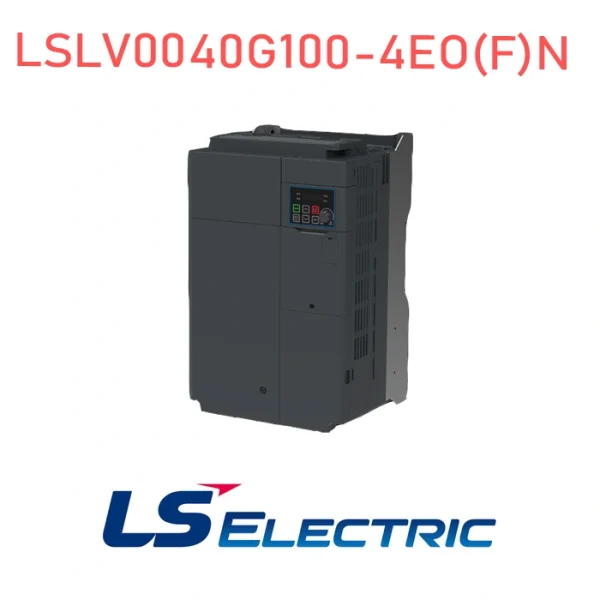

Name: خرید و قیمت اینورتر سه فاز 380V ال اس مدل LSLV0040G100-4EO(F)N با توان 4.0 کیلو وات
Price: 745800000 IRR
Availability: InStock

اینورتر سه فاز 380V ال اس مدل LSLV0040G100-4EO(F)N با توان 4.0 کیلو وات

اینورتر G100 یکی از رایج ترین محصولات این برند کره‌ای است. این اینورتر به دلیل نصب و نگهداری آسان برای هر کاربری مناسب است و در صنایع مختلفی کاربرد دارد. G100 دو فاکتور مهم کوچکی ابعاد و قیمت اقتصادی را دارا است. قابلیت کنترل برداری بدون سنسور در این اینورتر باعث راه اندازی نرم موتور، کنترل پایدار سرعت در بارهای متغیر و گشتاور مناسب در دورهای پایین می شود و دستگاه را تبدیل به یک محصول پیشرفته و حرفه‌ای می‌کند.

ویژگی های اینورتر سه فاز 380V ال اس مدل LSLV0040G100-4EO(F)N با توان 4.0 کیلو وات

قابلیت اطمینان عالی
مطابق با استاندارد UL 61800-5-1
طراحی نظامی (MIL 217Plus)
مواد و فرآیندهای تولید پیشرفته
عملکرد عالی
کنترل موتور پیشرفته بدون سنسور و عملکرد V/F
تنظیم آسان
کنترل بدون سنسور
مناسب برای اکثر کاربردها
کاربرپسند
نصب، استفاده و نگهداری آسان
اترنت صنعتی همه کاره
راهکار RAPIEnet+(RAPIEnet، EtherNet/IP، Modbus TCP)

سیم‌بندی اینورتر سه فاز 380V ال اس مدل LSLV0040G100-4EO(F)N با توان 4.0 کیلو وات

بلوک دیاگرام ورودی و خروجی های اینورتر در شکل نشان داده شده تا اتصال آن برای کاربر آسانتر باشد:

راهنمای کدشناسایی اینورتر سه فاز 380V ال اس مدل LSLV0040G100-4EO(F)N با توان 4.0 کیلو وات

تمامی مشخصات یک اینورتر از روی کد فنی قابل تشخیص است. شکل زیر برای راهنمایی بهتر در انتخاب مدل مناسب آورده شده است:

بخش	کد	معنی
Series (LSLV)	LSLV	LS Low Voltage Drive Series
Drive Capacity [kW]	0004	0.4 kW
	…	(range: 0004 = 0.4 kW ~ 0220 = 22 kW)
	0008	0.75 kW (as in the example)
	0220	22 kW
Series Name	G100/G100C	G100 / G100C series
Input Voltage	2	3-phase 200~240 [V]
	4	3-phase 380~480 [V]
Keypad	E	LED Keypad
UL Type	O	UL Open
EMC Filter	F	Built-in EMC Filter
	N	Non-EMC Filter
Reactor	N	Non-DC Reactor

ابعاد اینورتر سه فاز 380V ال اس مدل LSLV0040G100-4EO(F)N با توان 4.0 کیلو وات

ابعاد اینورتر LS برای توان‌ 4.0kW در تصویر زیر نمایش داده شده است:

اجزای اینورتر سه فاز 380V ال اس مدل LSLV0040G100-4EO(F)N با توان 4.0 کیلو وات

نام قطعات اینورتر در شکل زیر آورده شده است. جزئیات ممکن است بین گروه‌های محصول متفاوت باشد.

روش کنترل

V/F، جبران لغزش، بردار بدون حسگر

وضوح تنظیم فرکانس

فرمان دیجیتال: 0.01 هرتز
فرمان آنالوگ: 0.06 هرتز (حداکثر فرکانس: 60 هرتز)

دقت فرکانس

1٪ از حداکثر فرکانس خروجی

الگوی V/F

خطی، مربع، V/F کاربر

ظرفیت اضافه بار

HD: 150٪ 1 دقیقه، ND: 120٪ 1 دقیقه

افزایش گشتاور

افزایش گشتاور دستی/اتوماتیک

حالت عملکرد

انتخاب صفحه کلید، نوار ترمینال یا عملیات ارتباطی

تنظیم فرکانس

آنالوگ: -10~10[V]، 0~10[V]، 4~20[mA]
دیجیتال: صفحه کلید

عملکرد عملیاتی

کنترل PID، عملکرد سه سیمه، محدودیت فرکانس، عملکرد دوم، چرخش ضد حرکت به جلو و عقب، انتقال تجاری، جستجوی سرعت، ترمز قدرتی، کاهش نشتی، عملکرد بالا به پایین، ترمز DC، پرش فرکانسی، جبران لغزش، راه اندازی مجدد خودکار، تنظیم خودکار، بافر انرژی، ترمز شار، حالت آتش

ترمینال چند منظوره(ورودی)

NPN (سینک) / PNP (منبع) قابل انتخاب
عملکرد: حرکت رو به جلو، حرکت رو به عقب، تنظیم مجدد، تریپ خارجی، توقف اضطراری، عملکرد آهسته، فرکانس چند مرحله‌ای زیاد، متوسط، کم، شتاب/کاهش سرعت چند مرحله‌ای زیاد، متوسط، کم، ترمز DC در حالت توقف، انتخاب موتور دوم،
افزایش/کاهش فرکانس، عملکرد سه سیمه، تغییر به عملکرد عادی در حین عملکرد PID، تغییر به عملکرد بدنه اصلی در حین عملکرد آپشن، تثبیت فرکانس با دستور آنالوگ، توقف شتاب/کاهش سرعت و غیره قابل انتخاب

ورودی آنالوگ

V1: -10~10V, I2 4~20mA

ترمینال چند منظوره(خروجی)

0.5 تا 16.0 کیلوهرتز؛ به طور خودکار فرکانس حامل را با توجه به مشخصات بار تنظیم می‌کند

خروجی آنالوگ

تنظیم دیجیتال: 0.01 هرتز. تنظیم آنالوگ: حداکثر فرکانس x 0.025%

قطع

تریپ جریان بیش از حد، تریپ سیگنال خارجی، تریپ خطای جریان کوتاه ARM، تریپ گرمای بیش از حد، تریپ تصویربرداری ورودی، تریپ زمین، تریپ گرمای بیش از حد موتور، تریپ لینک برد I/O، بدون تریپ موتور، تریپ نوشتن پارامتر، تریپ توقف اضطراری، تریپ از دست دادن فرمان، خطای حافظه خارجی، تریپ نگهبان CPU، تریپ بار روشن موتور

تریپ ولتاژ بیش از حد، تریپ سنسور دما، تریپ گرمای بیش از حد اینورتر، تریپ آپشن، تریپ تصویر خروجی، تریپ اضافه بار اینورتر، تریپ فن، خرابی عملکرد قبل از PID، تریپ ترمز خارجی، تریپ ولتاژ پایین در حین کار، تریپ ولتاژ پایین، خطای ورودی آنالوگ، تریپ اضافه بار موتور، تریپ گشتاور بیش از حد، تریپ گشتاور کمتر از حد

هشدار

هشدار قطع فرمان، هشدار اضافه بار، هشدار بار سبک، هشدار اضافه بار اینورتر، هشدار عملکرد فن، هشدار نرخ ترمز در برابر مقاومت ترمز، خطای تنظیم ثابت زمانی روتور، هشدار پیش از گرم شدن بیش از حد اینورتر، هشدار گشتاور بیش از حد، هشدار گشتاور کمتر از حد

قطع توان لحظه‌ای

HD زیر ۱۵ میلی‌ثانیه (و زیر ۸ میلی‌ثانیه): عملکرد مداوم (در محدوده ولتاژ ورودی نامی و خروجی نامی باشد)
HD بالای ۱۵ میلی‌ثانیه (و بالای ۸ میلی‌ثانیه): فعال شدن عملیات راه‌اندازی مجدد خودکار

نوع خنک کننده

ساختار خنک‌کننده با فن اجباری

درجه حفاظت

IP20/UL باز (پیش‌فرض)، UL محصور نوع ۱ (اختیاری)، IP30 (صفحه‌کلید از راه دور)

دمای محیط

دمای محیط در شرایط عدم وجود یخ یا برفک. HD: -10~50℃(14~122°F) / ND: -10~40℃(14~104°F)
[با این حال، توصیه می‌شود هنگام استفاده در دمای 50 درجه سانتیگراد تحت بار سبک، از بار کمتر از 80٪ استفاده شود]

رطوبت

رطوبت نسبی کمتر از 95٪ RH (بدون تشکیل شبنم)

دمای نگهداری

-20~65℃(-4~149°F)

محیط اطراف

سطح محیطی: طبقه‌بندی 3C3(IEC60721-3-3) (برای SO2، H2S، CL، NO2)
بدون گاز خورنده، گاز قابل اشتعال، غبار روغن و گرد و غبار و غیره، در داخل ساختمان

ارتفاع، لرزش

زیر 1000 متر (از 1000 تا 4000 متر، ولتاژ ورودی نامی و جریان خروجی نامی درایو باید برای هر 100 متر 1٪ کاهش یابد)، زیر 9.8 متر بر ثانیه (1G)

فشار

70~106kPa

دانلود دفترچه راهنما اینورتر ال اس G100 کاتالوگ اینورتر ای اس G100 دانلود راهنمای نصب و راه‌اندازی اینورتر ال اس G100
