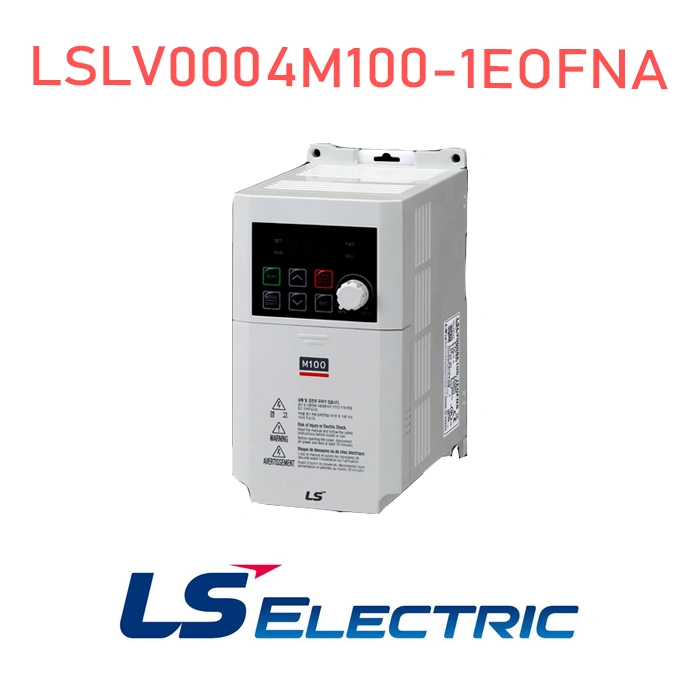

اینورتر تک فاز 220V ال اس مدل LSLV0004M100-1EOFNA با توان 0.37 کیلو وات

اینورتر تک فاز 220V ال اس مدل LSLV0004M100-1EOFNA با توان 0.37 کیلو وات

اینورتر M100 برند LS یکی از محبوب ترین درایوهای صنعتی بازار می باشد. این محصول انتخاب خوبی برای صرفه جویی در هزینه و زمان است. اینورتر M100 به گونه ای طراحی شده که کاربر بتواند به راحتی از آن استفاده کند. این اینورتر در دو مدل Standard و Advanced تولید و عرضه می شود. مدل استاندارد از 3 ورودی دیجیتال و 1 خروجی دیجیتال، 1 ورودی آنالوگ و 1 خروجی آنالوگ برخوردار است. مدل پیشرفته هم 5 ورودی دیجیتال، 1 خروجی رله ای دو کنتاکت و 1 خروجی رله ای تک کنتاکت، 1 ورودی آنالوگ و 1 خروجی آنالوگ و یک پورت RJ45 و RS485 را داراست.

ویژگی‌های اینورتر تک فاز 220V ال اس مدل LSLV0004M100-1EOFNA با توان 0.37 کیلو وات

• فیلتر EMC داخلی C2
• طراحی کاربرپسند
• قابل نصب روی ریل DIN
• نصب کنار هم
• اتصال آسان با پورت RJ45 – Modbus / دستگاه کپی هوشمند / صفحه کلید از راه دور / DriveView 7
• طراحی جدید UL 61800-5-1
• مدار ایزولاسیون پیشرفته
• واحد DB داخلی: ≥1.5kW
• Modbus در ورودی/خروجی نوع پیشرفته



مشخصات اینورتر تک فاز 220V ال اس مدل LSLV0004M100-1EOFNA با توان 0.37 کیلو وات

مشخصات دقیق اینورتر با توجه به توان و ولتاژ در جدول زیر نمایش داده شده است:

سیم‌بندی اینورتر تک فاز 220V ال اس مدل LSLV0004M100-1EOFNA با توان 0.37 کیلو وات

بلوک دیاگرام ورودی و خروجی های اینورتر در شکل نشان داده شده تا اتصال آن برای کاربر آسانتر باشد:

راهنمای کدشناسایی اینورتر تک فاز 220V ال اس مدل LSLV0004M100-1EOFNA با توان 0.37 کیلو وات

تمامی مشخصات یک اینورتر از روی کد فنی قابل تشخیص است. شکل زیر برای راهنمایی بهتر در انتخاب مدل مناسب آورده شده است:

بخش	کد	معنی
Series (LSLV)	LSLV	LS Low Voltage Drive Series
Rated Motor	0001	0.1 kW
	…	(range: 0001 = 0.1 kW ~ 0022 = 2.2 kW)
	0008	0.75 kW (as in the example)
	0022	2.2 kW
Series Name	M100	M100 series
Input Voltage	1	1 Phase 200~240 V
Keypad	E	LED Keypad
UL Type	0 (O)	UL Open (IP20)
EMC Filter	F	Built-in EMC (C2)
Reactor	N	Non Reactor
I/O	S	Standard I/O
	A	Advanced I/O

ابعاد اینورتر تک فاز 220V ال اس مدل LSLV0004M100-1EOFNA با توان 0.37 کیلو وات

ابعاد اینورتر LS با توان‌های مختلف در تصویر زیر نمایش داده شده است:
