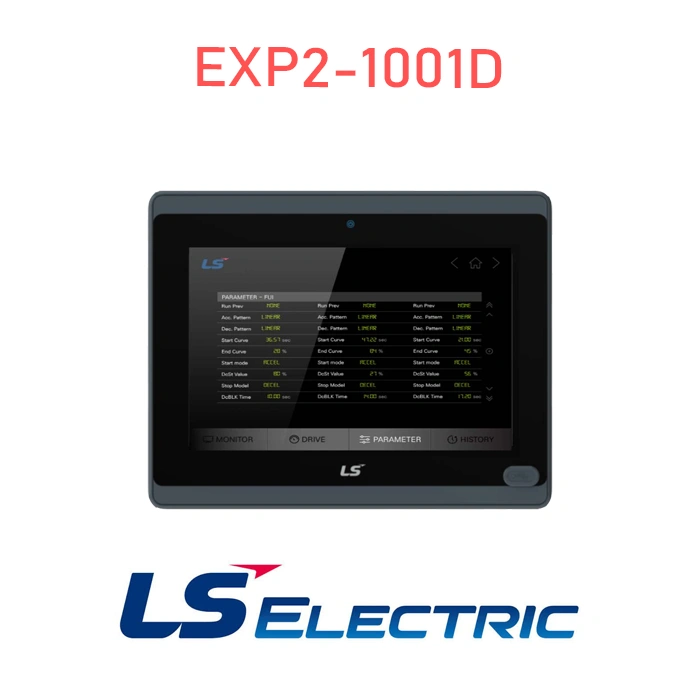

HMI ال اس 10.1 اینچ مدل EXP2-1001D

HMI ال اس 10.1 اینچ مدل EXP2-1001D

پنل EXP2 از برند LS بهترین رابط کاربری در فرایند های صنعتی است. صفحه نمایش این اچ ام آی به گونه ای طراحی شده است که همه چیز با کیفیت بالا و با وضوح نمایش داده شوند. این پنل چندین زبان مختلف را پشتیبانی میکند بنابراین امکان کار با آن برای هر کاربری فراهم است. رعایت استانداردهای بین المللی EXP2 را به یک محصول مناسب برای انجام هر پروژه ای تبدیل کرده است.

ویژگی های ال اس 10.1 اینچ مدل EXP2-1001D

۱) انواع مختلف رابط خارجی

• با پشتیبانی از دستگاه‌های مختلف USB و اترنت، قابلیت استفاده مشتری را به حداکثر می‌رساند.
• انواع مختلف اتصال با کنترلرها مانند PLC و اینورتر امکان‌پذیر است. RS-485، RS-232C، RS-422/485، اترنت (مبتنی بر 10Base-T/100Base-TX) می‌توانند برای اتصال به کنترلر استفاده شوند.

۲) مبتنی بر ویندوز CE

• اقتباس از ویندوز CE شرکت مایکروسافت(ویندوز CE 7.0)
• مزایا:

• با استفاده از پلتفرم شرکت مایکروسافت، ظرفیت نرم‌افزاری پایداری را فراهم می‌کند.می‌تواند عملکردهای متنوع را به طور همزمان پردازش کند.
• رابط‌های متنوعی از جمله اترنت و USB را فراهم می‌کند.
• رابط کاربری شامل ماوس و صفحه کلید را می‌توان متصل کرد.
• مانند نرم‌افزار کامپیوتر انعطاف‌پذیری بالایی دارد.
• هنگام اضافه کردن تجهیزات جدید، واکنش سریع در دسترس است.
• اشتراک‌گذاری و مدیریت گسترده داده‌ها با سیستم بالاتر در دسترس است (به زودی).

۳) بهبود زمان انتقال پروژه

• انتقال پروژه با استفاده از پورت اترنت
• انتقال پروژه با استفاده از کابل USB Loader
• عملکرد انتقال از دستگاه ذخیره‌سازی USB را فراهم می‌کند.

۴) صفحه نمایش با کیفیت بالا

• صفحه نمایش با کیفیت بالا و وضوح را با LCD با کیفیت بالا فراهم می‌کند.

• از LCD TFT استفاده می‌کند که از ۶۵۵۳۶ رنگ پشتیبانی می‌کند.
• مدل eXP2-050xx تا ۲۶۲۱۴۴ رنگ را پشتیبانی می‌کند.

• انواع گرافیک متنوع را ارائه می‌دهد.

• برای بیان دقیق و واقعی در دسترس است.
• عملکرد حرکت ساده را با پشتیبانی از GIF ارائه می‌دهد.

(۵) پنل لمسی آنالوگ

• از پنل لمسی آنالوگ (مقاومتی) استفاده می‌کند.

• دید بدون شبکه‌ها بهبود می‌یابد.

• وضوح لمسی بالایی را ارائه می‌دهد.

• می‌تواند پنل لمسی را به طور دقیق کنترل کند.

(۶) فونت چندزبانه و متنوع

• از عملکرد چندزبانه پشتیبانی می‌کند.

• فونت ویندوز/کاربر مورد استفاده در کامپیوتر را به پنل XGT منتقل می‌کند.
• توسعه زبان اضافی لازم نیست.
• زبان چندزبانه از مزایای ویندوز CE است.

• می‌تواند دوازده نوع زبان را به طور همزمان بیان کند.

• می‌تواند ۱۲ نوع زبان را به طور همزمان بیان کند.
• تغییر زبان با استفاده از سوئیچ مخصوص در حین کار امکان‌پذیر است.

• می‌تواند فونت‌های مختلفی را ارائه دهد.

• عبارات مختلفی با استفاده از فونت ویندوز/کاربر در دسترس هستند.
• اندازه و نوع فونت را می‌توان آزادانه تنظیم کرد.

(7) عملکرد پیشرفته

• عملکرد هشدار.

• هشدار تاریخچه را می‌توان در گروه هشدار و لیست هشدار طبقه‌بندی کرد و هشدار انتخاب شده را می‌توان با جستجوی هشدار بیان کرد.
• هشدار جریان، هشدار فعلی یا آخرین هشدار را در پایین صفحه نشان می‌دهد.
• هشدار سیستم، مشکلات مهم ناشی از کار را نشان می‌دهد.

• عملکرد ثبت وقایع

• ثبت وقایع مشروط را بر اساس شرایط دستگاه و ثبت وقایع دوره‌ای مداوم را فراهم می‌کند که به صورت دوره‌ای بر اساس زمان و وضعیت دستگاه عمل می‌کند.
• فضای ۲۵۶ کیلوبایتی برای پشتیبان‌گیری فراهم می‌کند.
• امکان پشتیبان‌گیری در دستگاه ذخیره‌سازی USB و uSD وجود دارد.
• نوع داده‌های پشتیبان‌گیری در اکسل ذخیره می‌شود و استفاده از آن آسان است.

• قابلیت دستورالعمل.

• قابلیت خواندن/نوشتن را فراهم می‌کند.
• فضای ۱۲۸ کیلوبایتی برای پشتیبان‌گیری فراهم می‌کند.

[دستور پخت عمومی: برای هر یک از آنها ۱۰۰۰۰ کلمه دوتایی تنظیم می‌کند.

• قابلیت پشتیبان‌گیری در دستگاه ذخیره‌سازی USB و uSD موجود است.
• نوع داده‌های پشتیبان‌گیری در اکسل ذخیره می‌شود و استفاده از آن آسان است.

• قابلیت زمان‌بندی.

• می‌توان آن را تا حداکثر ۳۲ تنظیم کرد.

• قابلیت چاپ.

• قابلیت چاپ روی صفحه/هشدار را فراهم می‌کند.
• می‌توان آن را با چاپگر USB چاپ کرد.

• قابلیت اسکریپت.

• قابلیت انعطاف‌پذیری بیشتری را توسط اسکریپت کاربر فراهم می‌کند.
• می‌توان آن را به صورت متنوع برای مواردی مانند نمایش سراسری/شیء/صفحه و غیره اعمال کرد.

• محصول پایدار مناسب برای استانداردهای بین‌المللی

• اخذ استاندارد CE، KC
• (ب) اخذ استاندارد UL(cUL)

مشخصات HMI ال اس 10.1 اینچ مدل EXP2-1001D

تمام اطلاعات مورد نیاز برای استفاده از این محصول جدول جداگانه نمایش داده شده است.

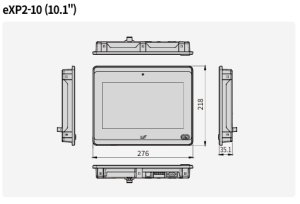

ابعاد HMI ال اس 10.1 اینچ مدل EXP2-1001D

ابعاد دقیق محصول در شکل زیر نمایش داده شده است تا انتخاب دقیق‌تری متناسب با پروژه داشته باشید.

توضیحات سخت افزاری HMI ال اس 10.1 اینچ مدل EXP2-1001D

اطلاعات لازم برای سیم بندی محصول در جدول آورده شده است تا با دقت بیشتری اقدام به خرید و استفاده از این اچ ام ای کنید.
