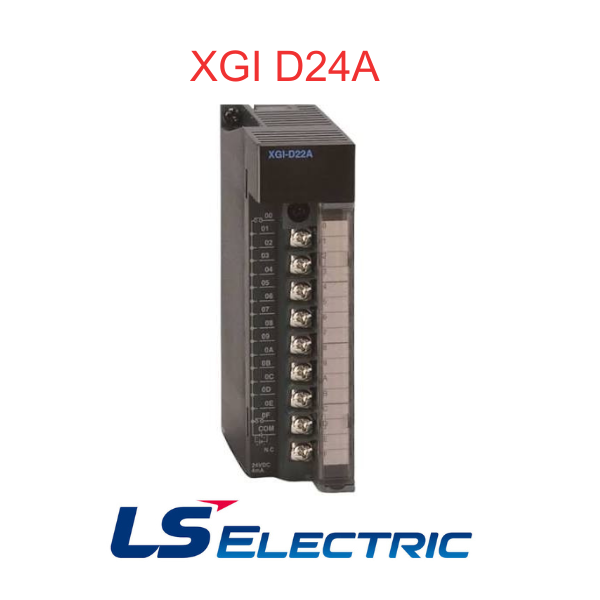

ماژول ورودی دیجیتال (ماژولار) ال اس مدل XGI D24A

ماژول ورودی دیجیتال ال اس مدل XGI D24A

ماژول ورودی دیجیتال DC که سیگنال‌های روشن و خاموش دریافتی از سنسورها، کلیدها و شستی‌های میدانی را به PLC منتقل می‌کند. این ماژول ورودی دیجیتال از برند ال اس مناسب برای PLCهای سری (XGT) XGI و XGK است.

راهنمای خواندن ماژول ورودی دیجیتال ال اس مدل XGI D24A

برای دریافت اطلاعات کامل ماژول به مشخصات فنی در صفحه همین محصول مراجعه کنید.

جدول شماره پین ها / بلوک ترمینال ماژول ورودی دیجتال برند ال اس مدل XGI D24A

شماره پین	کنتاکت	شماره پین	کنتاکت
B20	0	A20	16
B19	1	A19	17
B18	2	A18	18
B17	3	A17	19
B16	4	A16	20
B15	5	A15	21
B14	6	A14	22
B13	7	A13	23
B12	8	A12	24
B11	9	A11	25
B10	10	A10	26
B09	11	A09	27
B08	12	A08	28
B07	13	A07	29
B06	14	A06	30
B05	15	A05	31
B04	(NC)	A04	(NC)
B03	(NC)	A03	(NC)
B02	(COM)	A02	(COM)
B01	(COM)	A01	(COM)



کاربردهای ماژول ورودی دیجیتال ال اس مدل XGI D24A

• دریافت سیگنال از سنسورها، لیمیت سوییچ‌ها و شستی‌ها
• پایش وضعیت تجهیزات صنعتی
• اتوماسیون خطوط تولید و تابلوهای فرمان
