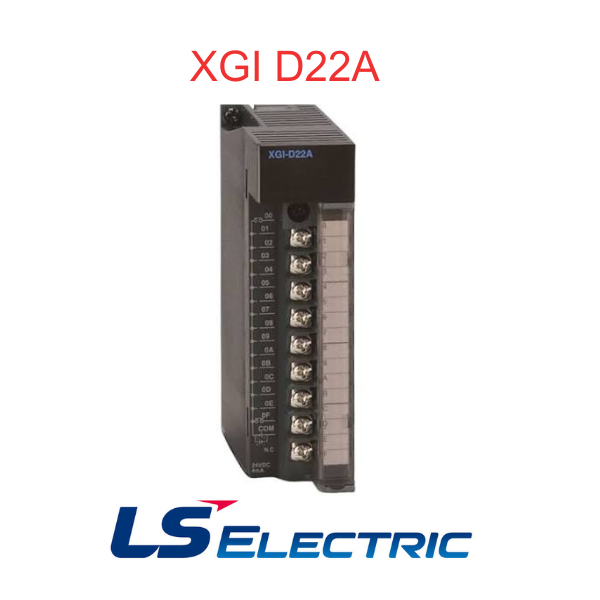

ماژول ورودی دیجیتال (ماژولار) ال اس مدل XGI D22A

ماژول ورودی دیجیتال ال اس مدل XGI D22A

ماژول ورودی دیجیتال DC سیگنال‌های روشن و خاموش دریافتی از سنسورها، کلیدها و شستی‌های میدانی را به PLC منتقل می‌کند. این ماژول ورودی دیجیتال از برند ال اس مناسب برای PLCهای سری (XGT) XGI و XGK است.

راهنمای خواندن ماژول ورودی دیجیتال ال اس مدل XGI D22A

برای دریافت اطلاعات کامل ماژول به مشخصات فنی در صفحه همین محصول مراجعه کنید.

جدول شماره پین‌ها / بلوک ترمینال ماژول ورودی دیجتال برند ال اس مدل XGI D22A

بلوک ترمینال	کنتاکت
TB1	0
TB2	1
TB3	2
TB4	3
TB5	4
TB6	5
TB7	6
TB8	7
TB9	8
TB10	9
TB11	10
TB12	11
TB13	12
TB14	13
TB15	14
TB16	15
TB17	(COM)
TB18	(NC)

هر ورودی از طریق یک مقاومت محدود کننده به یک فتوکوپلر متصل است، فتوکوپلر سیگنال را به صور ایزوله به مدار داخلی منتقل کرده و LED وضعیت روشن / خاموش بودن ورودی را نشن می‌دهد. کلیه نقاط ورودی (0 تا 7) دارای یک ترمینال COM مشترک هستند.

کاربردهای ماژول ورودی دیجیتال ال اس مدل XGI D22A

• دریافت سیگنال از سنسورها، لیمیت سوییچ‌ها و شستی‌ها
• پایش وضعیت تجهیزات صنعتی
• اتوماسیون خطوط تولید و تابلوهای فرمان
