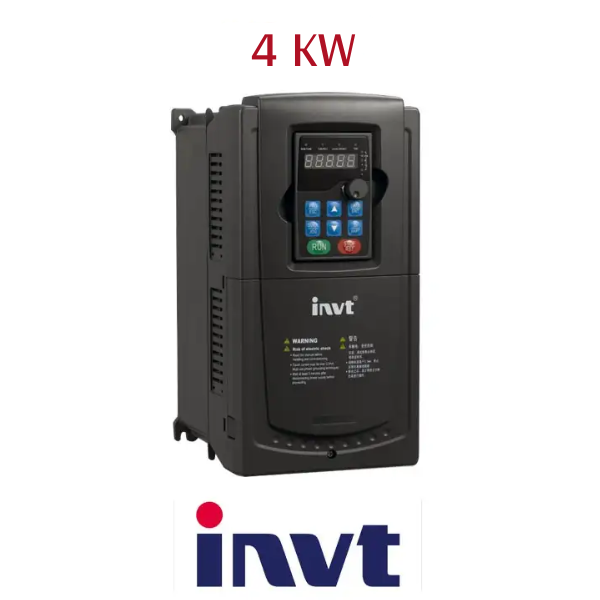

اینورتر سه فاز اینوت 4KW سری GD200A مدل GD200-004G/5R5P4

درایو اینوت سری GD200A

درایوهای INVT GD200A از مود وکتور V/F و حفاظت‌های مختلف برای کنترل موتورهای ناهمزمان بر اساس سیستم کنترل DSP استفاده می‌کنند. این درایوها برای سازگاری بهتر با محیط، ایر داکت، سخت‌افزار و نرم‌افزار که عملکرد و کیفیت آن توسط TÜV SÜD مورد تایید قرار گرفته است طراحی شده است.

ویژگی‌های درایو اینوت سری GD200A

• دارای دو نوع مد G (گشتاور ثابت) و مد P (گشتاور متغیر)
• طراحی بر اساس پردازش دیجیتال سینگال (DSP)
• فرکانس خروجی 0 تا 400Hz
• اتوتیونینگ موتور در حالت چرخش و حالت ثابت
• دارای فیلتر EMC برای کاهش تداخل‌های الکترومغناطیسی طبق استاندارد EN61800-3
• دارای مد کنترلی V/F، وکتور
• دارای PID کنترلر داخلی
• دارای پورت RS-485 جهت پشتیبانی از پروتکل Modbus
• دارای یونیت ترمز داخلی
• دارای حالت‌های مختلف ترمز و توقف فوری موتور
• قابلیت اتصال چند درایو به باس DC برای جلوگیری از افزایش ولتاژ به هنگام ترمز موتور
• دارای 3 ورودی و 2 خروجی آنالوگ جریانی و ولتاژی، 9 ورودی دیجیتال شامل 1 ورودی فرکانس بالا، 2 خروجی دیجیتال شامل 1 خروجی فرکانس بالا و 2 خروجی رله
• کنترل و مانیتورینگ آسان به وسیله PC از طریق نرم‌افزار Studio INVT
• دارای صفحه کلید جداشونده
• کنترل 16 مرحله‌ای سرعت
• درجه حفاظت IP20

اطلاعات کد فنی درایو اینوت GD200A مدل GD200A-004G/5R5P4

مشخصات نامی درایو اینوت GD200A مدل GD200A-004G/5R5P4

VFD model	Rated output power (kW)	Input current (A)	Rated output current (A)	Gross weight (kg)	Packaging dimension (mm)
GD200A-004G/5R5P-4	4/5.5	13.5/19.5	9.5/14	4.1kg	360 x250 x265
GD200A-5R5G/7R5P-4	5.5/7.5	19.5/25	14/18.5
GD200A-7R5G/011P-4	7.5/11	25/32	18.5/25	7.4kg	445 x295 x320
GD200A-011G/015P-4	11/15	32/40	25/32
GD200A-015G/018P-4	15/18.5	40/47	32/38
GD200A-018G/022P-4	18.5/22	47/56	38/45	9kg	460 x340 x330
GD200A-022G/030P-4	22/30	56/70	45/60	11kg	550 x375x375
GD200A-030G/037P-4	30/37	70/80	60/75
GD200A-037G/045P-4	37/45	80/94	75/92	32kg	695 x410x470
GD200A-045G/055P-4	45/55	94/128	92/115
GD200A-055G/075P-4	55/75	128/160	115/150
GD200A-075G/090P-4	75/90	160/190	150/180	67kg	760 x445 x580
GD200A-090G/110P-4	90/110	190/225	180/215
GD200A-110G/132P-4	110/132	225/265	215/260
GD200A-132G/160P-4	132/160	265/310	260/305	110kg	971 x631 x565
GD200A-160G/185P-4	160/185	310/345	305/340
GD200A-185G/200P-4	185/200	345/385	340/380
GD200A-200G/220P-4	200/220	385/430	380/425

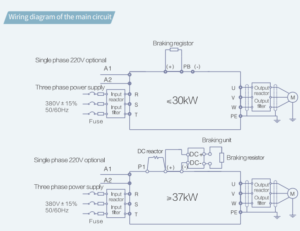

مدار قدرت درایو اینوت GD200A مدل GD200A-004G/5R5P4



مدار کنترلی درایو اینوت GD200A مدل GD200A-004G/5R5P4

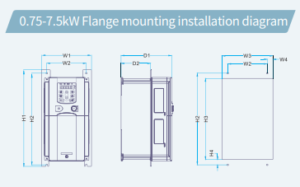

ابعاد درایو اینوت GD200A مدل GD200A-004G/5R5P4

سیم‌کشی لوازم جانبی با درایو اینوت سری GD200A
