پروژه اورهال و اصلاح سیستم توزین دستگاه‌های کیسه‌پرکن کارخانه کربنات البرز

کارخانه کربنات البرز با مشکل دقت پایین در توزین دستگاه‌های کیسه‌پرکن خود مواجه بود. این کارخانه دارای ۴ تا ۵ دستگاه کیسه‌پرکن بود که برای پر کردن کیسه‌های ۵۰ کیلوگرمی مورد استفاده قرار می‌گرفتند. استفاده از تجهیزات کنترلی قدیمی و نبود PLC در سیستم این دستگاه‌ها باعث شده بود فرآیند توزین با خطا همراه باشد و دقت کافی در وزن‌گیری مواد وجود نداشته باشد. به همین دلیل، شرکت لاجیک صنعت مسئولیت اورهال و اصلاح سیستم کنترلی و مکانیزم تخلیه مواد این دستگاه‌ها را بر عهده گرفت.

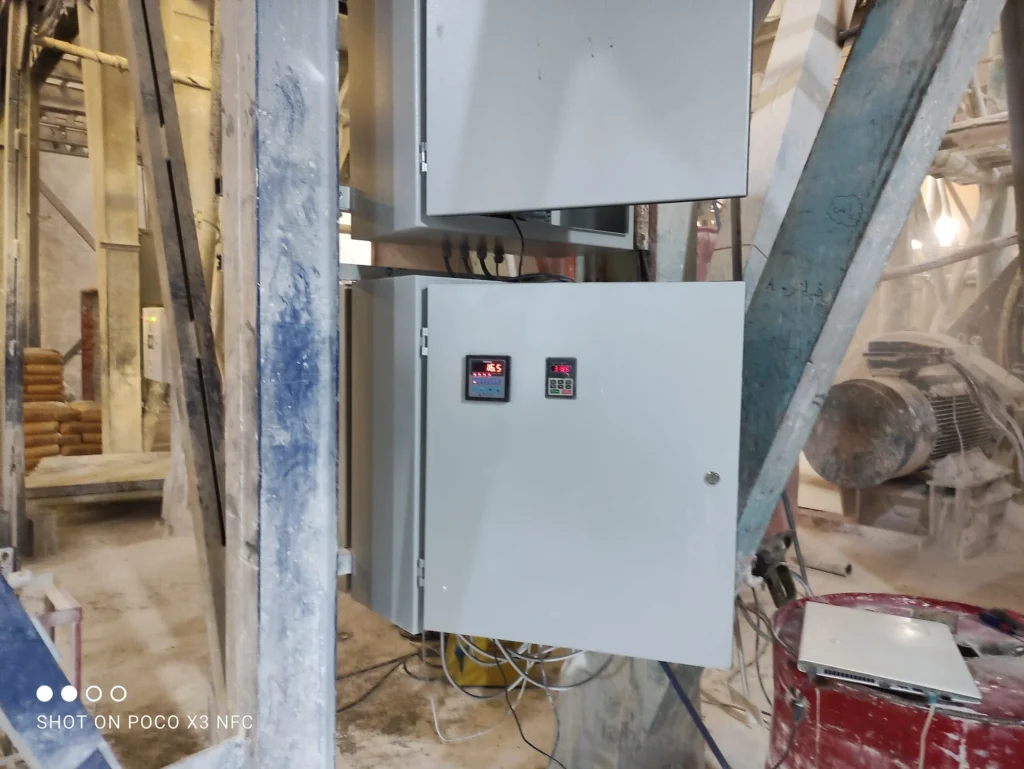

در این پروژه، سیستم کنترلی دستگاه‌های کیسه‌پرکن با استفاده از PLC، HMI و درایو بازطراحی و اصلاح شد. استفاده از PLC امکان برنامه‌ریزی و مدیریت ورودی‌ها و خروجی‌های مختلف دستگاه را فراهم کرد و با پیاده‌سازی منطق کنترلی مناسب، فرآیند توزین و کیسه‌گیری به شکل دقیق‌تری انجام شد. همچنین، HMI برای تعامل اپراتور با سیستم کنترلی مورد استفاده قرار گرفت و درایو امکان کنترل سرعت عملکرد دستگاه را فراهم کرد.

یکی از مشکلات اصلی دستگاه‌ها، نحوه کنترل ریزش مواد به داخل کیسه‌ها بود. در سیستم قبلی، برای قطع جریان مواد از گیت استفاده می‌شد؛ اما به دلیل روان بودن بیش از حد مواد و تأخیر در عملکرد مکانیزم قطع جریان، حتی پس از صدور فرمان بسته شدن گیت نیز مقداری از مواد به مسیر تخلیه وارد می‌شد. این مسئله باعث نشتی مواد و ایجاد خطا در وزن نهایی کیسه‌ها می‌شد.

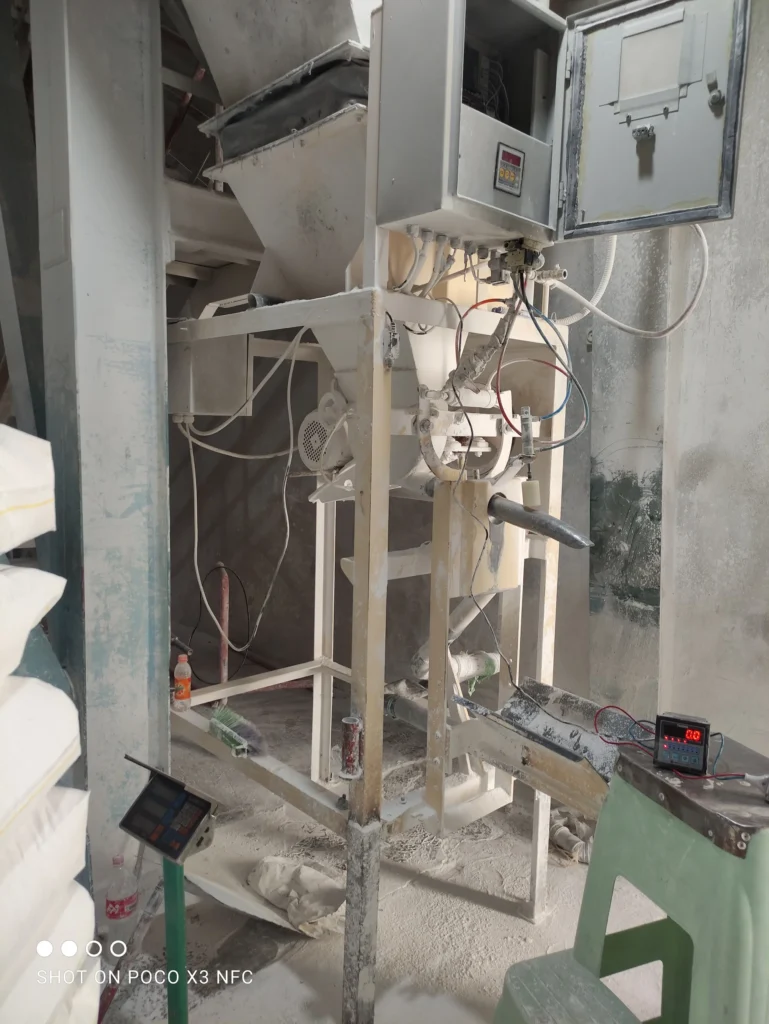

برای رفع این مشکل، تیم فنی لاجیک صنعت مکانیزم تخلیه مواد را اصلاح کرد و به‌جای گیت‌های قبلی، از شیرهای پروانه‌ای استفاده شد. این شیرها سرعت عملکرد بالاتری داشتند و امکان قطع جریان مواد را با نشتی کمتر فراهم می‌کردند. با این تغییر، کنترل جریان مواد بهبود یافت و مشکل ادامه ریزش مواد پس از فرمان قطع جریان تا حد زیادی برطرف شد.

همچنین، با استفاده از درایو و امکان تنظیم سرعت‌های مختلف ریزش مواد، فرآیند پر کردن کیسه‌ها با کنترل بیشتری انجام شد. این روش امکان کاهش سرعت ریزش در مراحل پایانی توزین را فراهم کرد تا مواد با دقت بیشتری به وزن هدف نزدیک شوند. در نتیجه، دقت بارگیری دستگاه‌ها به میزان قابل‌توجهی افزایش یافت و سرعت انجام فرایند کیسه‌گیری نیز بهبود پیدا کرد.

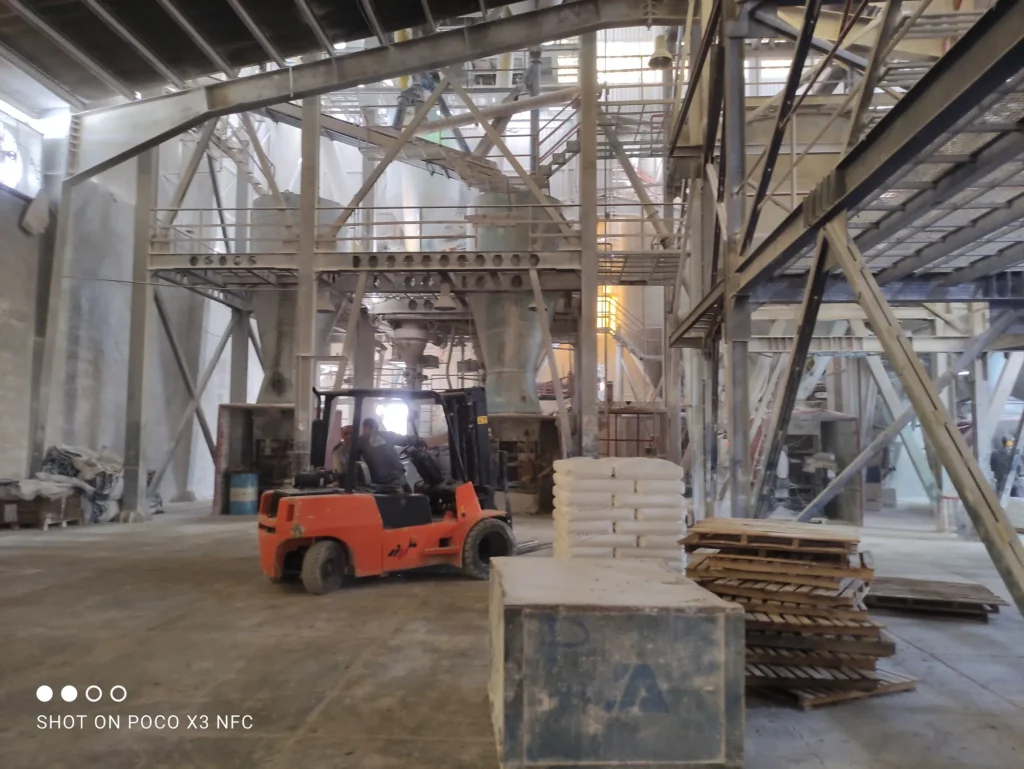

این پروژه در تابستان سال ۱۴۰۲ در کارخانه کربنات البرز واقع در قزوین اجرا شد. اقدامات شرکت لاجیک صنعت شامل اورهال و اصلاح سیستم کنترلی دستگاه‌های کیسه‌پرکن، پیاده‌سازی PLC و HMI، کنترل سرعت ریزش مواد با استفاده از درایو و جایگزینی گیت‌های قبلی با شیرهای پروانه‌ای بود. این اصلاحات با هدف افزایش دقت توزین کیسه‌های ۵۰ کیلوگرمی، کاهش نشتی مواد و بهبود سرعت عملکرد دستگاه‌ها انجام شدند.

گالری تصاویر پروژه
