پروژه برنامه‌نویسی و اجرای سیستم کنترل سه دستگاه ایرواشر در کارخانه هیمالیا

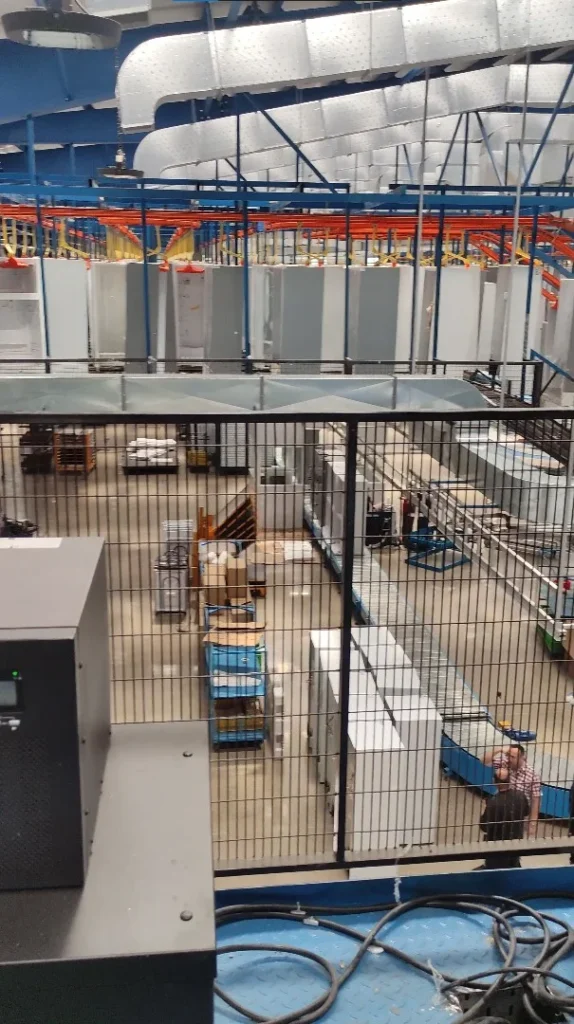

در جریان طرح توسعه کارخانه هیمالیا، سه سالن صنعتی به سیستم‌های جدید ایرواشر (Air Washer) مجهز شدند. طراحی مکانیکی این تجهیزات انجام شده بود و برنامه‌نویسی سیستم کنترل و اجرای بخش برق آن‌ها به تیم فنی لاجیک صنعت واگذار شد. هدف از اجرای این پروژه، کنترل دمای آب ورودی به سیستم‌های ایرواشر و تنظیم ترکیب آب گرم و سرد بر اساس نیاز تهویه سالن‌ها بود.

در این پروژه، برای اندازه‌گیری دمای آب از سنسورهای نصب‌شده در مسیر لوله‌ها استفاده شد. اطلاعات دریافتی از سنسورها در سیستم کنترل پردازش می‌شد تا امکان تنظیم مسیر آب گرم و سرد فراهم شود. اپراتور می‌توانست از طریق HMI، نقطه تنظیم دمای موردنیاز (Setpoint) را متناسب با شرایط تهویه سالن وارد کند. سپس سیستم با استفاده از کنترل PID، میزان ترکیب آب گرم و سرد را تنظیم می‌کرد تا دمای آب موردنیاز برای عملکرد ایرواشر تأمین شود. این روش، امکان کنترل خودکار دمای آب را بر اساس میزان تنظیم تعیین‌شده توسط اپراتور فراهم می‌کرد.

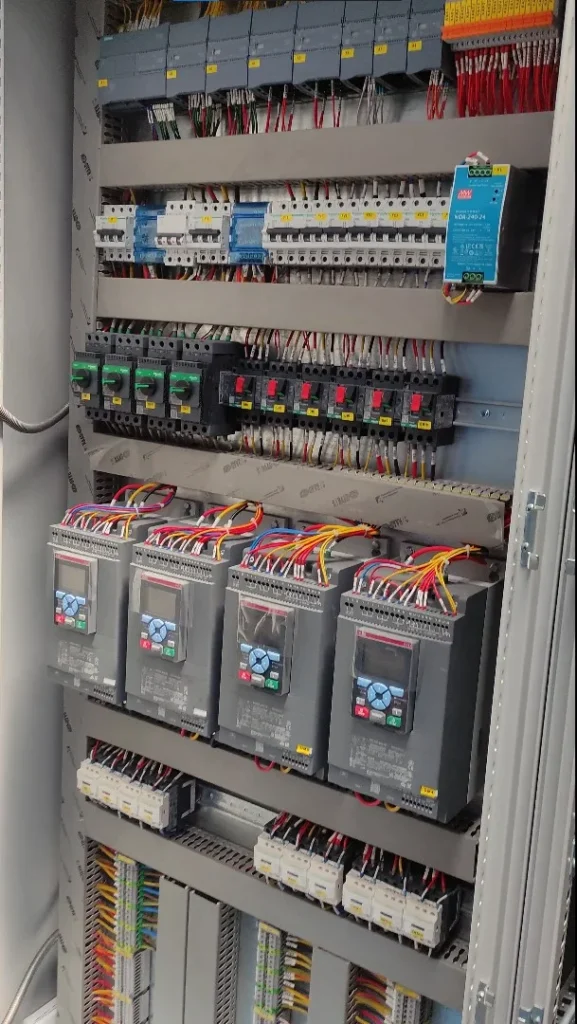

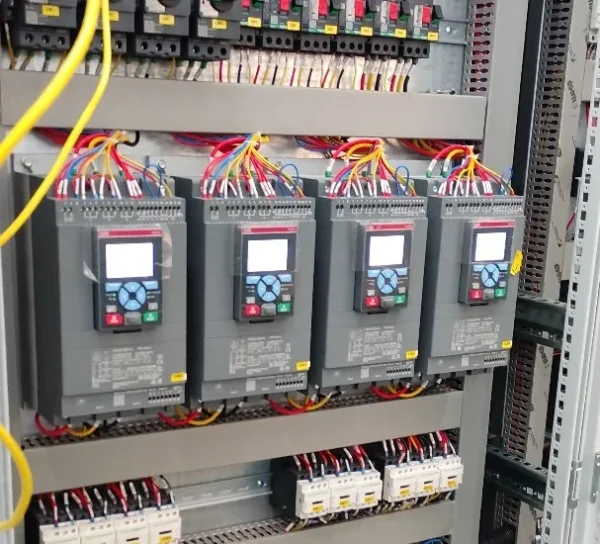

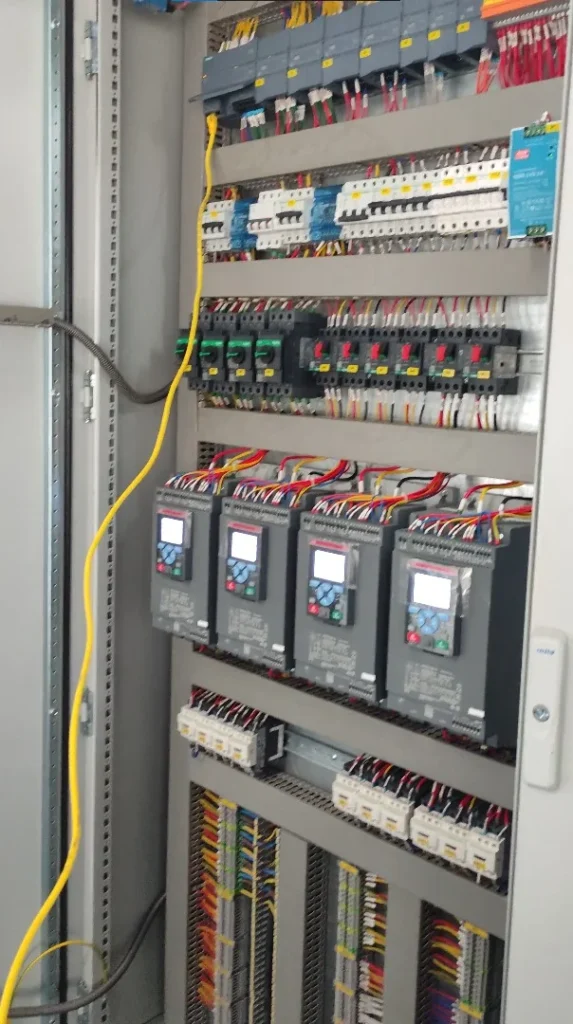

بخش کنترل و اتوماسیون پروژه با استفاده از PLC زیمنس سری S7-1200 برنامه‌نویسی شد. همچنین، برای راه‌اندازی تجهیزات الکتریکی، سافت‌استارترهای ABB و برای ارتباط اپراتور با سیستم کنترل، پنل HMI دلتا به کار گرفته شد. از طریق این پنل، اپراتور امکان تعیین نقطه تنظیم و تعامل با سیستم کنترل را داشت.

اجرای این پروژه در تابستان سال ۱۴۰۳، شامل برنامه‌نویسی PLC، پیاده‌سازی منطق کنترل PID و اجرای برق سه دستگاه ایرواشر در سالن‌های توسعه‌یافته کارخانه هیمالیا بود. با اجرای این راهکار، کنترل دمای آب و تنظیم ترکیب آب گرم و سرد بر اساس نقطه تنظیم اپراتور به‌صورت خودکار انجام می‌شد.

گالری تصاویر پروژه
