سروو موتور چیست و چه کاربردهایی دارد؟

در عصر امروز اتوماسیون صنعتی تبدیل به یکی از ستون‌های اصلی در حوزه تولید پیشرفته شده است. در این میان، ابزارها و تجهیزات نقش پررنگی در دقت و سرعت و کارایی دارند. موتورهای الکتریکی که قلب تپنده حوزه رباتیک محسوب می‌شود، یکی از ابزارهای مهم برای دستیابی به اهداف هستند. ربات‌های ساده‌تر معمولاً از موتورهایی مانند موتور پله‌ای (Stepper Motor) و موتور دی‌سی جاروبک‌دار (Brushed DC Motor) بهره می‌برند. اما در ربات‌های صنعتی پیشرفته داستان متفاوت است. در این ربات‌ها از نوع جدیدی از موتور الکتریکی به نام سروو موتور استفاده می‌شود.

 در ادامه، به تعریف سروو موتور، بررسی جزئیات کاربردهای آن و همچنین مزایا و معایب این نوع موتور خواهیم پرداخت. در ادامه با مجله لاجیک صنعت همراه باشید.

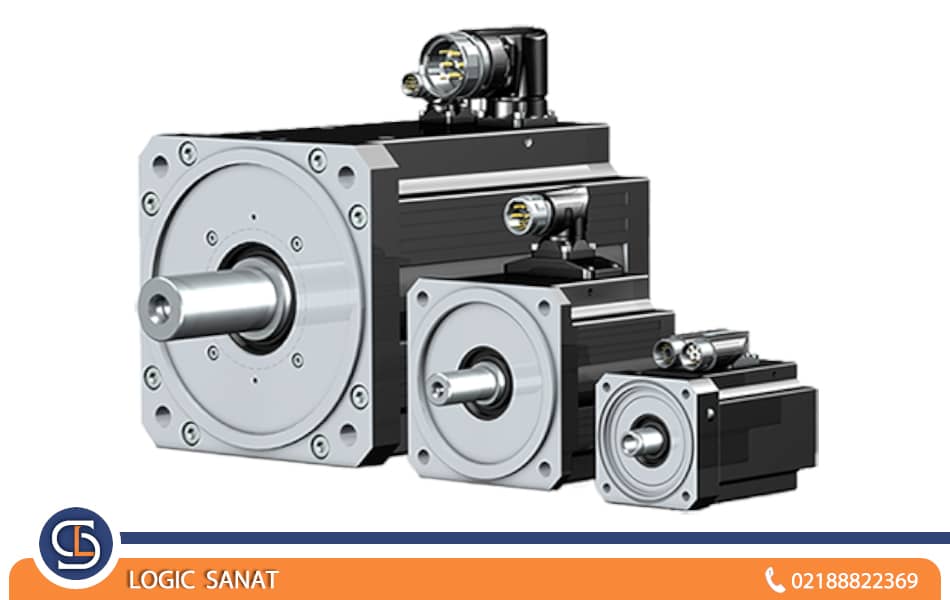

تعریف و اصول اولیه سروو موتور

سروو موتور (Servo Motor) نوعی الکتروموتور مستقل یا محرک دوار است که با راندمان بالا و قابلیت کنترل دقیق، امکان تنظیم موقعیت شفت، سرعت و گشتاور قطعات یک ماشین را فراهم می‌کند.

بر همین اساس، بیشتر شرکت‌ها به دلیل طراحی فشرده و قدرت بالای سروو موتورها از آن‌ها استفاده می‌کنند. این موتورها، با وجود ابعاد کوچکشان، نیروی زیادی تولید می‌کنند و به طور شگفت‌انگیزی در بهره‌وری انرژی شهرت دارند.

به طور کلی، سروو موتور یک موتور تخصصی است که برای کنترل دقیق حرکت چرخشی یا خطی طراحی شده است. این نوع موتور با استفاده از مکانیزم بازخورد (feedback)، دقت بالایی در تعیین موقعیت فراهم می‌کند و معمولاً از سیگنال کنترلی برای هدایت حرکت موتور به موقعیت مورد نظر بهره می‌گیرد. این ویژگی امکان سروو موتورها را برای کاربردهایی که نیازمند موقعیت‌یابی دقیق و حرکت روان هستند، به ابزاری ضروری تبدیل می‌کند.

خرید انواع سروو موتور با بهترین کیفیت در فروشگاه لاجیک صنعت

تفاوت سروو موتور با سایر موتورها

درک تمایز موتور DC و موتور سروو هنگام تجزیه و تحلیل سیستم‌ها بسیار حائز اهمیت است که با نیم نگاهی به جدول زیر می‌توان به اصلی‌ترین تفاوت‌های این دو پی‌برد:

DC موتور	سروو موتور	پایه و اساس
یک سیستم دو سیم است که یکی به عنوان برق و دیگری زمین شناخته می‌شوند	یک سیستم سه سیم است که با نام‌های برق، زمین و کنترل شناخته می‌شوند	سیستم سیمی
موتور DC یک ماشین جداگانه و بدون مونتاژ است	دارای مونتاژ موتور DC، چرخ دنده، مدار کنترل و سنسور موقعیت است	مونتاژ
حرکت آن پیوسته است	مانند موتور DC به صورت آزادانه و مداوم چرخش ندارد چرخش آن به 180 درجه محدود است	چرخش
در چرخ ماشین‌ها، فن‌ها و غیره استفاده می‌شود	در بازوها، پاها یا کنترل سکان رباتیک استفاده می‌شود	نمونه‌ها

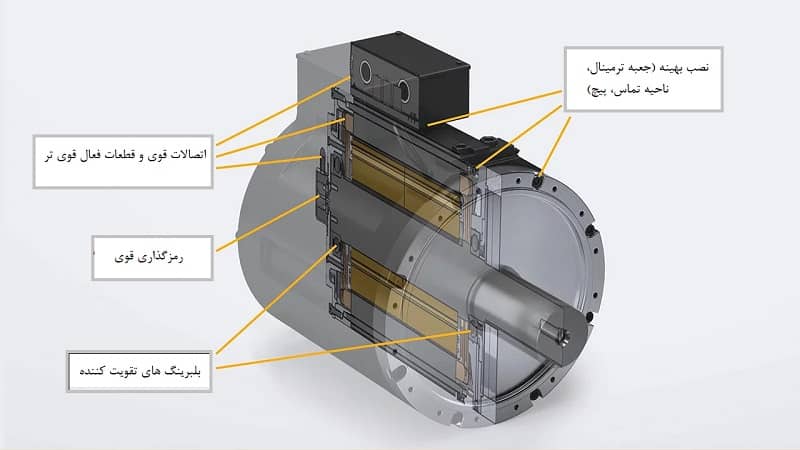

اجزای اصلی سروو موتور

تا اینجای مقاله توضیح دادیم که سروو موتور چیست، چه تفاوتی با موتور دی سی دارد و پایه و اساس آن‌ها به چه شکل است. در ادامه اجزای اصلی در ساختار سروو را مورد بررسی قرار میدهیم.

سروو موتور از تعدادی اجزای اصلی تشکیل شده است. این اجزای اصلی ساختاری عبارتند از:

1- استاتور: استاتور، عنصر ثابت سروو موتور، از مجموعه ای از لایه های شکاف دار تشکیل شده است که توسط سیم مسی پر شده است.

2- روتور: روتور شفت موتور است که در داخل استاتور قرار دارد.

3- سیم پیچی موتور (وارد شده در استاتور): سیم پیچ استاتور بر روی قسمت ثابت موتور پیچیده می شود و به این سیم پیچی، سیم پیچ میدانی موتور نیز می گویند.

4- خنک کننده (اختیاری): برخی از موتورهای سروو، بسته به کاربرد و محیطی که دارند، دارای سیستم های خنک کننده برای جلوگیری از گرمای بیش از حد هستند که می تواند بر عملکرد و طول عمر تأثیر بگذارد.

5- اتصال برق: سروو موتورها به منبع تغذیه اختصاصی برای تامین انرژی الکتریکی لازم برای کار نیاز دارند.

6- سیستم فیدبک (انکودر): سیستم فیدبک معمولاً یک انکودر یا یک حل کننده است و اغلب در داخل سروو موتور قرار دارد.

یکی از قطعات خیلی مهمی که به خود موتور تعلق دارد، سروو کنترلر است. سروو کنترلر به عنوان یک واسطه بین موتور و عناصر کنترل دیجیتال (به عنوان مثال PLC) عمل می‌کند، زیرا سیگنال‌ها را در صورت لزوم تبدیل می‌کند.

انواع سروو موتور

بطور کلی 5 نوع اصلی سروو موتور وجود دارد. برای انتخاب اینکه از چه نوع سروو موتوری در سیستم استفاده شود، سه عامل کاربرد، محیط عملیاتی و هزینه نقش دارند.

در ادامه این 5 نوع سروو موتور را به شما معرفی خواهیم کرد:

1- سروو موتور DC:

سروو موتورهای DC از قدیمی‌ترین نوع سروو‌ها هستند که فرکانس ورودی الکتریکی را کنترل می‌کنند. این سرووها دقیق، سریع و پاسخ‌گوی سیگنال‌های فرمان شروع یا توقف هستند. آن‌ها به طور معمول در ماشین‌های CNC (Computerized Numerical Control) و سخت‌افزارهای دیگر یافت می‌شوند.

2- سروو موتور AC:

سروو موتورهای AC قابلیت کنترل از طریق تنظیم ولتاژ و فرکانس را فراهم می‌کنند و از دقت بالایی در کنترل سرعت و موقعیت برخوردارند. این موتورها به طور گسترده در رباتیک، ماشین‌آلات CNC و سایر کاربردهایی که نیازمند دقت و انعطاف‌پذیری هستند، مورد استفاده قرار می‌گیرند.

3- سروو موتور چرخشی موقعیتی:

شفت خروجی سروو موتور چرخشی قابلیت چرخش 180 درجه را دارد که همین ویژگی، آن‌ را به یکی از رایج‌ترین‌ها در محیط‌های تولیدی امروزی تبدیل می‌کند. توقف‌های فیزیکی داخل مکانیزم با جلوگیری از چرخش بیش از حد، از سنسور محافظت می‌کند. این سروو موتورها روزانه در اتومبیل‌های کنترل از راه دور، هواپیماهای تجاری، اسباب بازی‌ها و غیره استفاده می‌شوند.

4- سروو موتور چرخش مداوم:

سروو موتورهای چرخش مداوم که با نام چرخش پیوسته هم شناخته‌شده هستند، به جای محدود شدن به یک قوس چرخشی 180 درجه، قادر است به طور نامحدود در هر جهت بچرخد و سرعت و جهت چرخش را با استفاده از سیگنال کنترل اندازه‌گیری کند.

 در این نوع سروو موتور نه تنها جهت چرخش بلکه سرعت چرخش را می‌توان از طریق سیگنال فرمان کنترل کرد.

5- سروو موتور خطی:

سروو موتور خطی به جای چرخش معمول 180 یا 360 درجه، از یک مجموعه چرخ‌دنده اضافی بهره می‌برد که حرکت شفت خروجی را از دایره‌ای به خطی تبدیل می‌کند. این نوع موتور معمولاً در ماشین‌های CNC به‌عنوان راهنمای حرکت و برای ایجاد جابه‌جایی خطی عمودی بر روی سطح میز کاربرد دارد.

خرید انواع سروو موتور با بهترین کیفیت در فروشگاه لاجیک صنعت

تفاوت موتور پله‌ای و سروو موتور

در کاربردهایی از مهندسی که نیاز به کنترل دقیق بر حرکت دارند، هر دو موتور سروو و پله‌ای راه‌حل‌های محبوبی هستند که هرکدام مزایای منحصر به فردی دارند. در ادامه ما به تمایزات فنی هر نوع موتور پرداخته‌ایم تا به شما کمک کند تعیین کنید کدام یک برای پروژه شما مناسب‌تر است.

1- تفاوت در تعداد قطب

تعداد قطب‌ها یک تمایز اساسی بین موتورهای سروو و پله‌ای است که مستقیماً بر ویژگی‌های کنترل و عملکرد آن‌ها تاثیر می‌گذارد. به طور معمول موتورهای پله‌ای تعداد قطب بیشتری دارند. این تعداد بالای قطب‌ها به آن‌ها این امکان را می‌دهد تا روتور را با فاصله زاویه‌ای دقیق حرکت دهد. بنابراین، این ویژگی آن‌ها را برای برنامه‌هایی که نیاز به دقت بالا و بدون فیدبک دارند ایده‌آل می‌کند.

سروو موتورها عموماً دارای قطب‌های کمتری هستند. تعداد قطب پایین به این معنی است که آن‌ها به جای اتکا بر پله‌های داخلی، از کنترل الکترونیکی و مکانیسم‌های فیدبک برای ایجاد حرکت روان و کنترل شده استفاده می‌کنند. سروو موتورها با قطب‌های کمتر می‌توانند به سرعت‌های چرخشی بسیار بالاتری در مقایسه با موتورهای پله‌ای دست یابند، زیرا روتور در هر دور، انتقال مغناطیسی کمتری را تجربه می‌کند.

2- تفاوت در دقت کنترل

سروو موتورها از رمزگذارهایی با وضوح بالا استفاده می‌کنند که بازخورد زمان واقعی را در مورد موقعیت و سرعت ارائه می‌دهند و آن‌ها را قادر می‌سازد تا تغییرات بار یا انحرافات را تنظیم کنند. از سوی دیگر، موتورهای پله‌ای فاقد بازخورد ذاتی هستند و آن‌ها را مستعد عدم دقت موقعیت تحت بارهای متغیر یا عملکرد با سرعت بالا می‌کند.

3- مقایسه کارایی و قابلیت اطمینان

سروو موتورها به دلیل داشتن سیستم‌های حلقه بسته راندمان بالایی را در طیف وسیعی از سرعت‌ها ارائه می‌دهند. آنها همچنین یک پاسخ دینامیکی به بارهای نوسان دارند که آن‌ها را برای کاربردهایی ایده‌آل می‌کند که قابلیت اطمینان و انطباق بسیار مهم است. موتورهای پله‌ای، اگر چه مقرون به صرفه و از نظر مکانیکی ساده هستند، ممکن است در سرعت‌های بالا به دلیل کاهش گشتاور، کارایی خود را از دست بدهند. با این وجود، سادگی آن‌ها می‌تواند قابلیت اطمینان بالاتری را برای موارد استفاده خاص که سرعت کم تا متوسط هستند، ارائه دهد.

لازم به ذکر است که علاوه بر موردهای نام برده باید به محدودیت‌های بودجه در پروژه‌ها نیز توجه داشت. حال که متوجه شدیم سروو موتور چیست و تفاوت آن با موتور پله‌ای چیست، در قسمت بعدی به نحوه عملکرد آن خواهیم پرداخت.

نحوه عملکرد سروو موتور

سروو موتور که یک موتور دورانی یا انتقالی است، نیروی آن توسط تقویت کننده سروو تامین می‌شود و وظیفه اعمال گشتاور یا نیرو به یک سیستم مکانیکی را بر عهده دارد.

در ادامه به مدار کنترلی و سیستم فیدبک در عملکرد سرووها اشاره می‌کنیم:

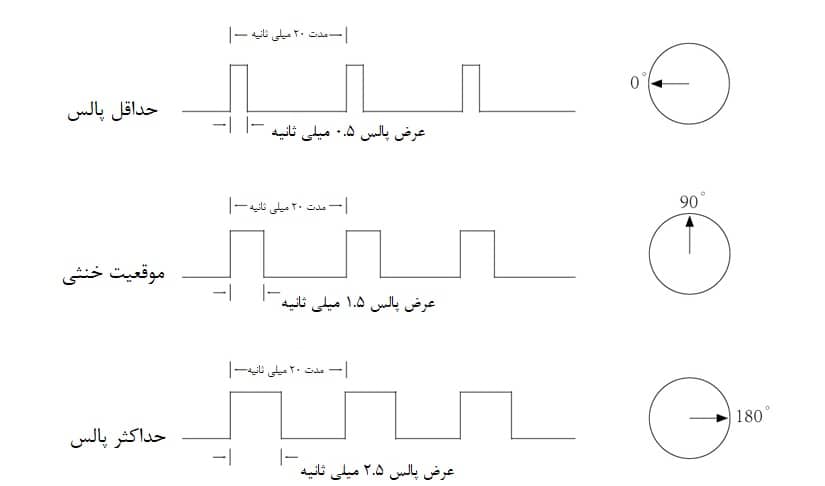

1- مدار کنترلی در سروو موتورها

سرووها با ارسال یک پالس الکتریکی با پهنای متغیر یا PWM (pulse width modulation) از طریق سیم کنترل می شوند. PWM تکنیکی است که سیگنال را به سرعت روشن و خاموش می‌کند تا پالس‌هایی با عرض‌های مختلف ایجاد کند. عرض این پالس‌ها موقعیت شفت خروجی را تعیین می‌کند. به طور کلی یک پالس حداقل، یک پالس حداکثر و یک نرخ تکرار وجود دارد. موقعیت خنثی موتور به عنوان موقعیتی تعریف می‌شود که در آن سروو در هر دو جهت عقربه‌های ساعت یا خلاف جهت عقربه‌های ساعت، دارای مقدار چرخش یکسانی است. سروو موتور انتظار دارد هر 20 میلی ثانیه یک پالس ببیند و طول پالس تعیین می‌کند که موتور چقدر بچرخد. اگر هنوز نمی‌دانید سروو موتور چیست و چگونه کار می‌کند، در اینجا یک مثال آورده شده است.

هنگامی که به این سرووها دستور حرکت داده می‌شود، به سمت موقعیت حرکت کرده و آن موقعیت را حفظ می‌کنند. اگر در حالی که سروو در موقعیت قرار دارد، نیروی خارجی به سروو وارد شود، سروو در برابر خارج شدن از آن موقعیت مقاومت می‌کند. حداکثر نیرویی که سروو می‌تواند اعمال کند، درجه گشتاور سروو نامیده می‌شود. لازم به ذکر است که سرووها برای همیشه موقعیت خود را حفظ نخواهند کرد. پالس موقعیت باید تکرار شود تا به سروو دستور دهد موقعیت خود را حفظ کند. بنابراین، قبل از انتخاب نوع مناسب سروو موتور برای برنامه های خود، درک جنبه‌های فنی یک سروو موتور و نحوه عملکرد آن ضروری است.

2- سیستم فیدبک و تاثیر آن بر دقت حرکت

سیستم‌های فیدبک نقش مهمی در افزایش عملکرد و دقت سیستم‌های سروو ایفا می‌کند. در ادامه به چند نمونه از ایفای نقش این سیستم اشاره خواهیم کرد.

تصحیح خطا:

با مقایسه مداوم خروجی واقعی با نقطه تنظیم مورد نظر، سیستم‌های فیدبک می‌توانند خطاها را در زمان واقعی شناسایی و تصحیح کنند. همچنین از موقعیت و حرکت دقیق اطمینان حاصل کنند.

پاسخ پویا (Dynamic Response):

مکانیسم‌های فیدبک سیستم سروو را قادر می‌سازد تا به صورت پویا به تغییرات بار یا اغتشاشات خارجی پاسخ دهد و عملکرد و پایداری ثابتی را حفظ کند.

تنظیم دقیق:

فیدبک امکان تنظیم دقیق پارامترهای سیستم، بهینه‌سازی عملکرد برای وظایف و شرایط خاص را فراهم می‌کند.

اقدامات پیشگیرانه:

سیستم‌های فیدبک می‌توانند مسائلی مانند گرمای بیش از حد، جریان بیش از حد، یا انحرافات سرعت را زود تشخیص دهند که همین امر امکان اتخاذ اقدامات پیشگیرانه را برای جلوگیری از آسیب و تضمین طول عمر فراهم می‌کند.

کنترل تطبیقی:

سیستم‌های فیدبک پیشرفته می‌توانند با شرایط در حال تغییر سازگار شوند، پارامترهای کنترل را به طور خودکار بهینه کنند و کارایی و اثربخشی کلی سیستم را افزایش دهند.

ترکیب مکانیزم‌های قوی فیدبک برای دستیابی به عملکرد و دقت بالا در سیستم‌های سروو حائز اهمیت است.

حال که متوجه شدیم سروو موتور چیست و نحوه عملکرد آن به چه صورت است، در ادامه به جزئیات بیشتری از آن اشاره می‌کنیم.

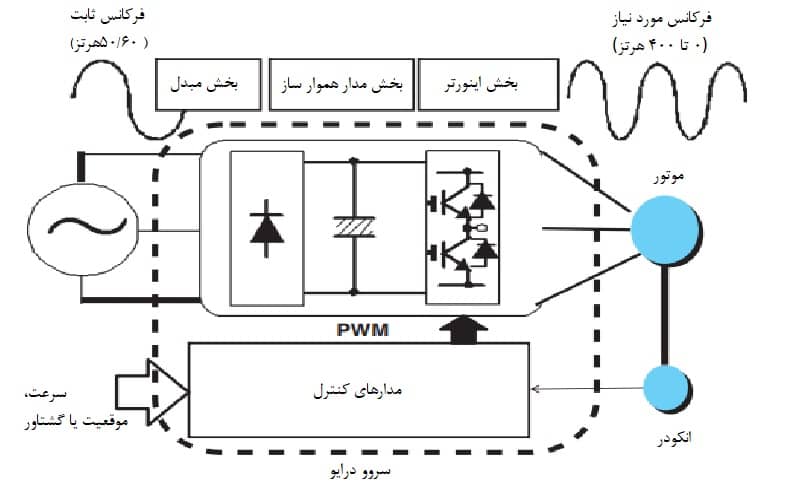

درایو سروو موتور چیست؟

در این قسمت از مقاله توضیح خواهیم داد که درایو سروو موتور چیست و چه وظیفه‌ای دارد.

درایوهای سروو برای سیستم‌های کنترل حرکت طراحی و تولید می‌شوند.

برای افرادی که در این زمینه تخصص ندارند، این تنها چیزی است که باید بدانند اما برای برخی دیگر از افراد، ممکن است سوالات بیشتری ایجاد شود. ولی باید به خاطر داشته باشیم که همه افراد پیشینه‌ای در زمینه کنترل حرکت، الکترونیک، یا حتی علم و مهندسی ندارند و با توجه به این موضوع، اصول اولیه درایوهای سروو را در سطوح فنی مختلف بررسی می‌کنیم به طوری همه بتوانند به درک درستی از آن برسند.

درایوهای سروو موتور دستگاه‌های الکترونیکی هستند که از اجزایی مانند برد مدار، ریزتراشه، سیم‌ها و کانکتورها تشکیل شده‌اند. این دستگاه‌ها به موتورهای الکتریکی متصل می‌شوند تا چرخش آن‌ها را کنترل کنند و می‌توانند در هر لحظه سرعت موتور را افزایش دهند، کاهش دهند، متوقف کنند یا حتی جهت چرخش را معکوس کنند. این عملکرد از طریق هدایت و کنترل جریان الکتریکی در سیم‌های موتور انجام می‌شود. بدون سروو درایو، موتور ممکن است به صورت غیرقابل کنترل بچرخد یا اصلاً عملکردی نداشته باشد.

تنظیم و پیکربندی درایوها برای کاربردهای مختلف

سیستمی که از سروو درایوها و سرووموتورها ساخته شده است، عملکرد موتور را در یک ساختار حلقه بسته مدیریت می‌کند. در این سیستم، موقعیت، سرعت یا گشتاور واقعی سروموتور بازخورد داده می‌شود تا با مقدار فرمان مقایسه شود و خطای موجود بین آن‌ها محاسبه گردد. سپس سروو درایو با استفاده از این اطلاعات خطا، عملکرد سروموتور را به صورت لحظه‌ای اصلاح می‌کند تا اطمینان حاصل شود که سیستم به عملکرد مطلوب دست می‌یابد. این چرخه بازخورد، تشخیص خطا و اصلاح، به عنوان کنترل حلقه بسته شناخته می‌شود. وظیفه پردازش این حلقه کنترل، بسته به نوع کنترل مورد نیاز، ممکن است بر عهده سروو درایو، کنترل کننده حرکت یا ترکیبی از هر دو باشد. حلقه‌های کنترل موقعیت، سرعت و گشتاور به صورت جداگانه برای دستیابی به عملکرد مورد نظر به کار گرفته می‌شوند. با این حال، همه کاربردها به سه حلقه کنترل نیاز ندارند. در برخی موارد، تنها کنترل گشتاور کفایت می‌کند، در حالی که در کاربردهای دیگر ممکن است حلقه‌های جریان و سرعت برای مدیریت سرعت کافی باشند. همچنین در برخی موارد، هر سه حلقه کنترل برای دستیابی به کنترل دقیق موقعیت مورد استفاده قرار می‌گیرند.

درایوهای سروو از دستورات کنترل‌کننده میزبان پیروی می‌کنند و گشتاور خروجی، سرعت چرخش یا موقعیت موتورها را کنترل می‌کنند. موقعیت، سرعت یا گشتاور بر اساس ورودی‌های کنترل‌کننده حرکت، فیدبک انکودر و خود سروموتور و سروو کنترل می‌شوند. درایو مقادیر مناسب توان را در زمان‌های مناسب به سروموتور می‌رساند. اصل کارکرد اولیه مانند یک اینورتر است که در آن موتور با تبدیل برق متناوب به توان DC به فرکانس معینی کار می‌کند.

انکودر سروو موتور چیست؟

برخلاف موتورهای پله ای که به طور همزمان با خروجی سیگنال پالس کنترل کننده کار می‌کنند، سرووها به بازخورد موقعیت برای کموتاسیون (Commutation) (فرایند سوئیچینگ) و کنترل سرعت و برای جبران اختلالات در موتور یا بار نیاز دارند. سروو موتورها با موتورهای معمولی تفاوت دارند زیرا دارای انکودر هستند.

انکودرها یکی از عناصر سخت افزاری هستند که وظیفه آن‌ها تبدیل حرکت مکانیکی به سیگنال الکتریکی است و در واقع هسته یک سیستم سروو را تشکیل می‌دهند. در بسیاری از موارد، انکودر درون سروو موتور تعبیه شده یا به سروو موتور متصل می‌شود. در برنامه‌های خاص، انکودر یک واحد مستقل است که دور از سروو موتور نصب می‌شود. هنگامی که انکودر در یک مکان راه دور نصب می‌شود، علاوه بر کنترل عملکرد سروو موتور، برای پارامترهای مرتبط نیز استفاده می‌شود.

انواع انکودرها در سروو موتور

2 نوع انکودر بر اساس مکانیسم اندازه‌گیری وجود دارد:

• انکودر افزایشی
• انکودر مطلق

این دو روش اندازه گیری را می‌توان برای ارائه اتصالات و حرکات مختلف موتور به کار برد.

1- انکودر مطلق:

انکودر مطلق می‌تواند موقعیت دقیق شفت را در هر زمان معین و اینکه چند چرخش رخ داده است را به شما بگوید.

2- انکودر افزایشی:

در این نوع فقط تغییرات موقعیت گزارش می‌شود.

علاوه بر این، انکودرها بر اساس نحوه حرکت هم انواع مختلفی دارند. با پیشرفت فناوری‌های اندازه گیری، کارایی سیستم‌های کنترل صنعتی به طور قابل توجهی بهبود یافته است. از جمله این انواع می‌توان به دو مورد زیر اشاره کرد.

• انکودر نوری
• انکودر مغناطیسی

در ادامه توجه شما را به توضیح این دو نمونه جلب می‌کنیم:

1- انکودرهای نوری

انکودر نوری به عنوان دقیق‌ترین حسگرها شناخته می‌شوند. یک انکودر نوری دوار از اجزایی مانند منبع نور (LED) و یک دیسک طراحی شده تشکیل شده است که سطح آن با خطوط و شکاف‌های شفاف و مات پوشیده شده است. هنگامی که نور از منبع به سطح دیسک تابیده می‌شود و دیسک می‌چرخد، حسگر نوری در طرف مقابل نور عبوری از شکاف‌ها را تشخیص داده و یک سیگنال سینوسی تولید می‌کند که بازتاب دهنده عبور نور از شکاف‌ها است. در این ساختار شکاف‌ها شفاف هستند و نور را عبور می‌دهند. در حالی که خطوط مات مانع عبور نور می‌شوند. سیگنال سینوسی تولیدشده به یک سیگنال موج مربعی معکوس تبدیل می‌شود. این فرایند یک مجموعه پالس با فرکانس مشخص و دامنه بالا و پایین ایجاد می‌کند. این پالس‌ها به عنوان ورودی به مدار کنترل کننده ارسال می‌شوند که تعداد پالس‌های تولیدشده در حین چرخش انکودر را شمارش می‌کند. از این اطلاعات می‌توان برای تعیین موقعیت دقیق محور چرخان یا برای کنترل حرکت و موقعیت سیستم استفاده کرد.

2- انکودرهای مغناطیسی

این نوع انکودر با استفاده از تغییرات شار مغناطیسی برای تعیین موقعیت و حرکت عمل می‌کنند. یک انکودر چرخشی مغناطیسی از یک دیسک مغناطیسی تشکیل شده است که دارای چندین قطب مغناطیسی توزیع شده در اطراف محیط دایره‌ای خود است. در این سیستم، یک حسگر در نزدیکی دیسک قرار می‌گیرد و با چرخش دیسک، تغییرات میدان مغناطیسی را هنگام عبور قطب‌های مغناطیسی از مقابل حسگر تشخیص می‌دهد. تغییرات میدان مغناطیسی تولیدشده می‌تواند به یک سیگنال خروجی با الگوی سینوسی تبدیل شود که سپس به شکل پالس مربعی پردازش می‌شود. این سیگنال مربعی به یک مدار کنترل الکترونیکی ارسال می‌شود تا تجزیه و تحلیل شود. حسگرهای مورد استفاده در این انکودرها ممکن است شامل دستگاه‌های مقاومت مغناطیسی باشند که تغییرات میدان مغناطیسی را به طور مستقیم شناسایی می‌کنند یا از اثر هال بهره ببرند، روشی که تغییرات ولتاژ ناشی از میدان مغناطیسی را تشخیص می‌دهد.

نقش انکودر در کنترل موقعیت و سرعت سروو موتور

در دنیای سروو موتورها، یکی از اجزای حیاتی که در عملکرد آنها نقش بسزایی دارد، انکودر سروو موتور است.

سروو انکودر اساساً حسگری است که موقعیت و سرعت موتور را اندازه‌گیری می‌کند و این اطلاعات را به درایور سروو ارسال می‌کند. سروو انکودر شامل یک دیسک یا یک نوار با شکاف‌ها یا خطوط به طور مساوی و یک سنسور که تغییرات در شکاف‌ها یا خطوط را در حین چرخش موتور تشخیص می‌دهد، است. سنسور این تغییرات را به سیگنال‌های الکتریکی تبدیل می‌کند و سپس توسط درایو سروو پردازش می‌شود تا سرعت و موقعیت موتور را تنظیم کند.

استابلایز سروو موتور چیست؟

استابلایزر سروو سیستمی است که ولتاژ خروجی جریان متناوب را در سطحی پایدار حفظ می‌کند، حتی زمانی که ولتاژ ورودی منبع تغذیه دچار نوسانات شدید شود. این سیستم از تجهیزات حساس و گران قیمت در برابر مشکلات ناشی از ولتاژهای بالا یا پایین محافظت می‌کند. علاوه بر این، با تامین برق پایدار، عمر مفید تجهیزات را افزایش داده، بهره‌وری ماشین‌آلات را بهبود می‌بخشد و میزان ضایعات و آسیب به مواد اولیه را کاهش می‌دهد.

اصطلاح “سروو” به نوعی موتور اشاره دارد که برای انجام تصحیح ولتاژ در این سیستم به کار گرفته می‌شود. استابلایزرهای سروو علاوه بر تضمین ولتاژ خروجی پایدار، قابلیت حفاظت در برابر شرایطی مانند افت ولتاژ، افزایش ولتاژ، اضافه بار و اتصال کوتاه را نیز ارائه می‌دهند.

 کاربردهای استابلایزر در سروو موتورها و تاثیر آن بر عملکرد و طول عمر

استابلایزرهای ولتاژ سروو به طور گسترده در واحدهای مهندسی، واحدهای دارویی، کارخانجات و به طور کلی برای تامین انرژی ماشین‌ها و فعالیت‌های سنگین مختلف هستند هرگونه نوسان یا اختلال در منبع تغذیه می‌تواند به خرابی تجهیزات حساس منجر شود و هزینه‌های سنگین تعمیرات را به دنبال داشته باشد.

نوسانات ناگهانی ولتاژ می‌تواند به طور قابل توجهی عمر مفید بسیاری از لوازم خانگی را به دلیل ولتاژ بالا یا پایین کاهش دهند. این نوسانات معمولا به دلایل مختلفی رخ می‌دهند که یکی از رایج‌ترین دلایل آن تغییرات ناگهانی بار یا خطا در سیستم برق اصلی است. به همین دلیل، حفاظت از لوازم خانگی و تامین ولتاژ مناسب امری مهم و ضروری است. استابلایزر ولتاژ به طور خاص برای حفظ ولتاژ مناسب طراحی شده‌اند تا از لوازم خانگی در برابر ولتاژهای خیلی کم یا خیلی زیاد محافظت کند و طول عمر آن‌ها را افزایش دهند. امروزه تولیدکنندگان متعددی در بازار وجود دارند که استابلایزرهای سروو با کیفیت بالا و کارآمد را ارائه می‌دهند و این دستگاه‌ها با مزایای فراوان، حفاظت بهینه را تضمین می‌کنند.

سروو موتور 360 درجه چیست؟

سروو موتور 360 درجه به عنوان یک سروو موتور پیوسته شناخته می‌شود، به این معنی که به جای تنظیم یک موقعیت خاص، سرعت و جهت چرخش را کنترل می‌کند. زیرا می‌توانند به طور مداوم در هر دو جهت، یعنی در جهت عقربه‌های ساعت یا خلاف آن بچرخند.

سروویی که اکنون در مورد آن صحبت می‌کنیم به موتوری اشاره دارد که می‌تواند با توجه به سیگنال تا یک زاویه مشخص بچرخد. به دلیل این ویژگی، این نوع اغلب در بسیاری از هواپیماهای کنترل از راه دور، اتومبیل‌های کنترل از راه دور، ربات‌ها و سایر زمینه‌ها برای کنترل جهت و موقعیت آنها استفاده می‌شود.

نوعی سروو 360 درجه وجود دارد که با سروو عمومی متفاوت است.

تفاوت سروو موتور 360 درجه با سروو موتورهای عادی

اگر سیگنال به موتور داده شود، سروو عمومی با یک زاویه خاص و سرعتی متغیر می‌چرخد، در حالی که سروو 360 درجه همانطور که از اسمش پیداست، با زاویه 360 و با سرعت ثابت می‌چرخد. با توجه به سیگنال به نظر شبیه یک موتور معمولی است، اما تفاوت این است که سروو 360 درجه توسط یک مدار داخلی کنترل می‌شود و همانطور که گفته شد، سرعت ثابت است.

مزایا و معایب سروو موتور

همان‌طور که پیش‌تر گفته شد، موتورهای سروو برای کاربردهایی که در آن ها کنترل دقیق سرعت موتور، موقعیت و یا گشتاور مورد نیاز است، بسیار مناسب هستند.

سروو موتورها در بسیاری از صنایع مورد استفاده قرار می گیرد و مزایای زیر را دارا هستند:

• کارایی بالا
• توان خروجی بالا نسبت به اندازه آن ها
• گشتاور ثابت بیشتر در سرعت بالاتر
• کنترل حلقه بسته
• عملیات خاموش
• بسیار قابل اعتماد
• نسبت بالای گشتاور به اینرسی
• شتاب بالا
• عملکرد با سرعت بالا
• کنترل گشتاور
• دویدن نرم
• دقت بالا
• اندازه کوچک
• مناسب برای کاربردهای مختلف بار

معایب و محدودیت‌های سروو موتور

معایب:

• موتور سعی می‌کند با توجه به پالس ها بچرخد اما عقب می‌ماند پس برای کنترل دقیق چرخش مناسب نیست.
• هزینه بالا
• هنگامی که متوقف شد، روتور موتور یک پالس را به عقب و جلو حرکت می‌دهد بنابراین، برای جلوگیری از لرزش مناسب نیست.

محدودیت‌ها:

• سروو موتورها معمولاً به دلیل هزینه اضافی دستگاه‌های فیدبک و سیستم‌های کنترل پیچیده، گران‌تر از موتورهای پله‌ای هستند.
• پیکربندی و تنظیم پارامترهای کنترلی سروو موتورها دشوار بوده و به دانش تخصصی نیاز دارد.

کاربردهای عمومی سروو موتور

به عبارتی سروو موتورها، یک BLDC (Brushless DC Motor) همان موتور بدون جاروبک با سنسور یا مدار کنترل برای فیدبک موقعیت هستند. این فیدبک اجازه می‌دهد تا سروو موتورها با دقت زیادی بچرخند.

جالب است بدانید که اکثر شرکت‌های تولیدی در سیستم ها و ماشین آلات خود، از سروو موتور استفاده می‌کنند و برای قرار دادن سطوح کنترلی و چرخش اجسام در زوایا و فواصل دقیق به آن نیاز دارند.

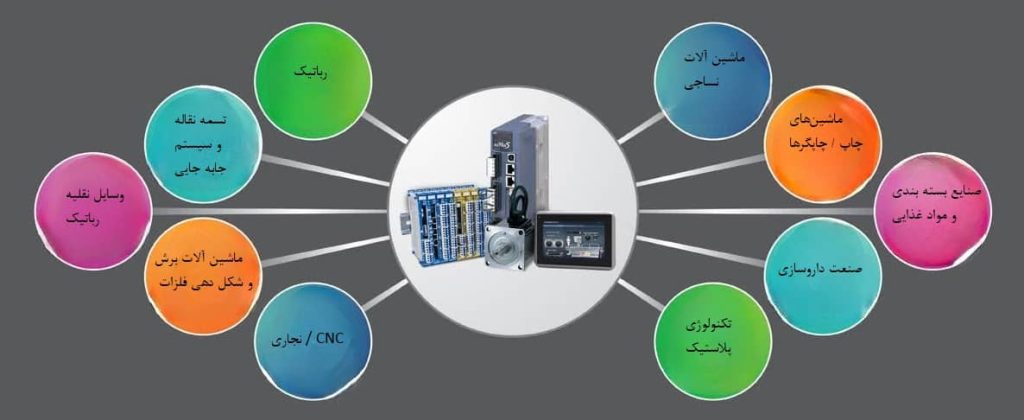

کاربردهای سروو موتور در صنایع مختلف

1- کاربرد در صنایع رباتیک:

کاربردهای رباتیکی که نیاز به موقعیت یابی دقیق دارند، از موتورهای سروو بهره می‌برند. ربات‌ها وظایف زیادی را با دقت بالا انجام می‌دهند، از جمله جابه‌جایی از یک مکان به مکان دیگر با سرعت معین، برداشتن اشیاء از نقطه‌ای خاص و قرار دادن آن در نقطه‌ای دیگر و سایر عملکردهایی که نیاز به دقت و کنترل دارند. موتورهای سروو ابزار کلیدی برای دستیابی به این اهداف هستند.

2- کاربرد در صنعت پزشکی:

در حوزه پزشکی، سروو موتورها نقش حیاتی در روبات‌های جراحی ایفا می‌کنند. ربات‌های جراحی برای اطمینان از ایمنی و دقت عمل جراحی به کنترل حرکت بسیار دقیق نیاز دارند. سروو موتورها با ارائه کنترل موقعیت و سرعت بسیار دقیق، ربات‌های جراحی را قادر می‎سازند تا دستورات پزشک را به دقت اجرا کنند.

3- کاربرد در صنعت خودروسازی:

در صنعت خودروسازی، سروو موتورها در عملیات‌هایی مانند جوشکاری، رنگ آمیزی و خطوط مونتاژ مورد استفاده قرار می‌گیرند. آنها حرکات دقیق و هماهنگ را در مراحل مختلف فرآیند تولید تضمین کرده و کارایی و کیفیت را افزایش می‌دهند.

بررسی معیارهای مهم در انتخاب سروو موتور مناسب

انتخاب یک موتور سروو برای برنامه کنترل حرکت یک فرآیند تکراری است. شما باید نه تنها مشخصات حرکت برنامه را در نظر بگیرید، بلکه باید توانایی سروو موتور برای کنترل سرعت، موقعیت یا گشتاور برنامه را در داخل مشخصات نیز در نظر بگیرید. علاوه بر این، ویژگی‌ها و شرایط محیطی باید در نظر گرفته شود تا در نهایت یک انتخاب بهینه انجام شود. بر همین اساس عوامل زیر از جمله معیارهای حائز اهمیت است:

• منحنی گشتاور_سرعت
• نسبت اینرسی
• دقت
• کارایی و خنک کنندگی
• ساخت موتور مکانیکی
• کنترل بار برای بارهای عمودی
• شرایط محیطی

خرید انواع سروو موتور با بهترین کیفیت در فروشگاه لاجیک صنعت

نحوه نصب و راه‌اندازی سروو موتور

سروو موتورها نقش کلیدی در سیستم های اتوماسیون دارند، بنابراین نصب صحیح برای عملکرد و پایداری سیستم بسیار مهم است. برای نصب و راه اندازی مکانیکی یا الکتریکی سروو توجه شما را به مطالبی که در ادامه مقاله نوشته شده جلب می‌کنیم.

گام اول: آماده‌سازی و بررسی اولیه

همه سروو موتورها دارای یک دفترچه راهنما هستند. قبل از هرچیز مطالعه آن امری ضروری است، چرا که میتوان اطلاعاتی مانند ولتاژ، توان و نوع اتصال را بررسی کرد. بعد از خواندن اطلاعات، باید از محیط نصب اطمینان حاصل کرد. محیط باید فاقد هرگونه رطوبت یا گرد و غبار باشد.

گام دوم: نصب مکانیکی

نصب مکانیکی سروو موتورها مراحل مختلفی دارد که اولین مرحله، اتصال سروو به دستگاه یا بار است. در این مرحله استفاده از کوپلینگ مناسب امری ضروری است. همچنین تراز بودن شفت‌ها برای جلوگیری از آسیب به بلبرینگ‌ها و کاهش طول عمر موتور، بستن محکم و پایدار موتور بر روی پایه با استفاده از پیچ‌ها و براکت‌های نصب، بسیار حائز اهمیت است. در قسمت آخر، موتور نباید در معرض گرما یا رطوبت باشد، پس قاعدتاً سروو موتور نیازمند فضای کافی برای تهویه و خنک شدن است.

گام سوم: نصب الکتریکی

در ابتدا باید از کابل‌های مناسب برای ولتاژ و توان استفاده کرد. سیم‌های تغذیه باید به گونه‌ای باشند که طبق دستورالعمل‌ها به ورودی‌های درایو یا کنترلر سروو متصل شوند. بعد از این مرحله، باید کابل‌های سیگنال از کنترلر به ورودی‌های سروو اتصال داشته باشند. بر روی کنترلرها پورت‌های مختلفی وجود دارد که برای موقعیت‌یابی دقیق، باید سیم‌های سنسور فیدبک به پورت مربوطه اتصال داده شوند. برای جلوگیری از آسیب به سروو هم می‌توان از فیوز، رله یا محافظ‌های جریان استفاده کرد.

گام چهارم: تنظیمات نرم افزاری و راه اندازی

پارامترهایی نظیر گشتاور، سرعت و محدوده حرکت در کنترلر تنظیم می‌شوند. سپس با استفاده از نرم‌افزار یا دستگاه‌های مرتبط، کالیبراسیون (به منظور اندازه‌گیری و تعیین صحت وسیله اندازه‌گیری در مطابقت با مرجع تأیید شده) انجام می‌شود. پس از طی کردن همه مراحل، برای اطمینان از عملکرد صحیح می‌توان سیستم را با بار تست کرد.

تعمیر و نگهداری سروو موتور

تا به اینجای مقاله که متوجه شدیم سروو موتور چیست، اکنون زمان مناسبی است که به نحوه تعمیر و نگهداری آن هم اشاره کنیم.

وقتی صحبت از مشکلات در تعمیر و نگهداری می‌شود، بدین معناست که در سرعت و عملکرد و کیفیت یا بهره وری خروجی دستگاه اختلال ایجاد شده است. اگر این اختلالات زود شناسایی نشوند، می توانند باعث ایجاد مشکلات زنجیره ای شود و احتمال آسیب طولانی مدت به موتور افزایش یابد. همچنین باعث افزایش زمان از کار افتادن در هنگام اصلاح هر گونه آسیب می شود.

به طور کلی، سازندگان طول عمر سروو موتورها را بین 20000 تا 30000 ساعت کاری تخمین می زنند. تعمیر و نگهداری مناسب سروو موتورها نه تنها زمان خرابی و هزینه ها را کاهش می دهد، بلکه کارایی عملیاتی ثابت را تضمین می کند و در نهایت به افزایش بهره وری و مقرون به صرفه بودن کمک می کند.

در قسمت بعد به سه عامل مهم برای تعمیر و نگهداری بهتر سرووها میپردازیم:

1- نصب و راه اندازی صحیح

اساس افزایش عمر سرویس موتور با نصب و راه اندازی دقیق شروع می شود. دستورالعمل ها و مشخصات سازنده در هنگام نصب باید رعایت شود. این نکته شامل اطمینان از هم ترازی مناسب، نصب ایمن و سیم کشی مناسب برای کاهش تنش و لرزش مکانیکی است. علاوه بر این، مراحل راه اندازی باید به دقت انجام شود تا بررسی شود که موتور در پارامترهای مشخص شده و در شرایط بهینه کار میکند.

2- شیوه‌های تعمیر و نگهداری

تعمیر و نگهداری منظم و پیشگیرانه اساس افزایش عمر سروو موتورها محسوب می‌شود. این فرایند شامل انجام بازرسی‌های منظم دوره‌ای برای ارزیابی وضعیت موتور است. بررسی ساییدگی و پارگی، اتصالات شل و علائم داغ شدن بیش از حد از جمله این بازرسی‌ها است.

3- ملاحظات محیط عملیاتی

محیط کار به طرز قابل توجهی بر عمر سروو موتورها تأثیر می‌گذارد. عوامل محیطی مانند دما، رطوبت، گرد و غبار و عناصر خورنده می توانند بر عملکرد و عمر موتور تأثیر منفی بگذارند. اقدامات کنترل محیط کار مانند تهویه مناسب، فیلتر گرد و غبار و آب بندی محیطی می تواند عمر سروو موتور را تا حد زیادی افزایش دهد.

مدل‌های پر طرفدار سروو موتور در بازار

تا اینجای مقاله با وجه‌های مختلفی از سروو موتورها اشنا شدیم. حال میخواهیم شرکت یا برندهای فعال در حوزه تولید و نصب سروو را بررسی کنیم. در حال حاضر برندهای موجود و فعال در بازار کشور حدود 10 شرکت هستند که در هر برند، هر سری سروو موتور دارای ویژگی‌هایی مانند دقت، سرعت، گشتاور و غیره است.

Yaskawa Electric، MitsubishiFanuc، Panasonic، Bosch Rexroth، Siemens، ABB، Schneider، Fuji Electric، Delta از جمله این برندها هستند.

مقایسه قیمت‌ها

قیمت سرووها از برندی به برند دیگر متغیر است. کیفیت و عملکرد را می‌توان دلیل تمایز آنها دانست. در ادامه به چند نمونه کوتاه از برندهای مورد استفاده در بازار اشاره شده است.

یکی از برندهای معروف و فعال بازار در زمینه تولید سروو موتورها برند Delta است. این برند محدوده قیمتی متوسطی دارد و مقرون به صرفه محسوب می‌شود.

برند Yaskawa یکی از برندهای ژاپنی است. این برند به دلیل عملکرد بالا شناخته شده است و معمولاً از نظر قیمتی بالاتر از برندهای دیگر است.

Siemens که یک برند آلمانی است بیشتر در صنایع سنگین و پیچیده به کار می‌رود. سروو موتورهای زیمنس در دسته سرووهای نسبتاً گران قیمت قرار دارند.

به غیر از در نظر گرفتن فاکتور کیفیت، بودجه در پروژه هم از اهمیت بالایی برخوردار است. در نتیجه، برند دلتا گزینه مناسبی برای بودجه‌های محدود و یاسکاوا و زیمنس برای موقعیت‌های نیازمند دقت و عملکرد بالاتر گزینه مناسبی هستند.

پیشرفت‌های اخیر و فناوری‌های نوین در سروو موتور

توسعه بخش صنعتی ارتباط نزدیکی با پیشرفت سیستم های کنترلی دارد. با پیشرفته تر شدن فن آوری، سیستم های کنترل باید تخصصی تر، پیچیده تر، دقیق تر و پاسخگوتر شوند تا فرایندهای تولیدی کارآمد تضمین شوند. کارخانه های تولید هوشمند و خودکار با تجهیزات مدرن مانند ماشین های CNC، ربات ها و غیره به تدریج جایگزین ماشین آلات قدیمی و روش های کنترلی می شوند. این روند باعث افزایش تقاضا برای موتورهای سروو در کنترل حرکت می شود.

تاثیر فناوری‌های جدید بر عملکرد و دقت سروو موتورها

بیشتر ماشین‌های تولیدی مجهز به موتورهایی مانند موتورهای القایی، موتورهای پله ای یا سروو هستند. موتورهای سروو زمانی استفاده می شوند که موقعیت یابی دقیق مورد نیاز باشد. از آنجایی که مکانیزم دستگاه در سال های اخیر پیچیده تر شده و به فرایندهای سریع تری نیاز دارد، تعداد سروموتورهایی که در چنین ماشین هایی مورد استفاده قرار می گیرند، افزایش یافته است.

آینده تکنولوژی سروو موتور و کاربردهای نوین

نسل بعدی موتورهای سروو از علم مواد پیشرفته بهره خواهند برد. سیستم‌های سروو آینده به طور فزاینده‌ای موتورها، درایوها و وسایل الکترونیکی کنترل را در بسته‌های فشرده و واحد ترکیب خواهند کرد.

این واحدهای یکپارچه باعث کاهش پیچیدگی سیم کشی، ساده سازی نصب و بهبود قابلیت اطمینان سیستم خواهند شد. مدیریت حرارتی پیشرفته در این واحدها منجر به بهبود کارایی و طول عمر عملیاتی طولانی‌تر خواهد شد. علاوه بر این در آینده، سرووها فقط انرژی مصرف نخواهند کرد؛ بلکه می‌توانند آن را برداشت و ذخیره کنند. قابلیت‌های ترمز احیاکننده پیشرفته به موتورها اجازه خواهد داد تا انرژی را که در غیر این صورت از دست میرود، جذب و استفاده مجدد کنند. برخی از موتورها حتی ممکن است برداشت ریز انرژی از ارتعاشات و اختلاف دما را نیز در بر بگیرند و بهره‌وری انرژی را بهبود بخشند.

جمع بندی

در پایان، پس از خواندن قسمت‌های مختلف این مقاله، متوجه شدیم که سروو موتورها به عنوان یکی از پیشرفته‌ترین ابزار در دقت و کارایی سیستم‌های مکانیکی و الکترومکانیکی شناخته می‌شوند. با وجود نیازمندی به سیستم‌های کنترلی پیچیده‌تر و هزینه‌ها، سروو موتورها به انتخابی برتر تبدیل شده‌اند. با توجه به کاربرد گسترده آنها نیز، تاثیر چشمگیری در پیشرفت فناوری و افزایش بهره وری دارند.

سوالات متداول درباره سروو موتور

1- سروو موتور چه تفاوتی با سایر موتورها دارد؟

تفاوت سروو موتور با موتورهای دیگر در چند عامل مورد بررسی قرار میگیرد. موتورها در فاکتورهایی چون چرخش، مونتاژ و سیستم سیمی متمایز هستند. برخلاف قابل کنترل بودن سرعت و گشتاور سروو موتورها، موتورهای الکتریکی دیگر عموما برای سرعت‌های بالا استفاده می‌شوند. غیر از این مورد، موتورهای الکتریکی برخلاف سرووها فاقد سیستم‌های فیدبک جهت نظارت بر پارامترهای عملکرد و یا شرایط عملیاتی هستند.

2- سروو موتورهای DC بهترند یا AC؟

سروو موتورهای AC از نظر سرعت، گشتاور و دقت عملکرد برتری دارند. آنها برای کاربردهای با کارایی بالا که نیاز به کنترل دقیق دارند مناسب هستند. سروو موتورهای DC، که دارای دقت کم‌تری نسبت به AC ها هستند، کنترل و نگهداری آسان‌تری دارند و قاعدتاً برای کاربردهای کم‌تر مناسب هستند.

3- سروو موتور 360 درجه چه کاربردی دارد؟

از جمله کاربردهای خاص سروو 360 درجه می‌توان کاربرد در روباتیک و ربات‌های متحرک، سیستم‌های خودکار، مدل سازی و ماکت سازی، تجهیزات تصویربرداری و فیلم برداری، ابزارهای DIY و پروژه‌های آموزشی، دستگاه‌های سرگرمی و ابزارهای اندازه گیری و سنجش را نام برد.

4- آیا استفاده از سروو موتور نیاز به تنظیمات خاصی دارد؟

برای نصب و راه اندازی سروو یک سری نکات وجود دارد که باید یا آن‌ها توجه داشت. قبل از هر چیز خواندن دفترچه راهنما الزامی است چرا که همه اطلاعات مورد نیاز در آن ثبت شده است. بعد از این مرحله موتور باید به طور محکم روی پایه نصب شود. محیط قرار گیری سروو هم حائز اهمیت است. پس از نصب الکتریکی و مکانیکی موتور نوبت به تنظیم سرعت، گشتاور و محدوده حرکت است. با استفاده از نرم افزارهای مربوطه می‌توان موتور را تست و از عملکرد آن اطمینان حاصل کرد.

5- سروو موتور چگونه می‌تواند در دستگاه‌های صنعتی به کار رود؟

در دنیای امروز سروو موتورها در صنایع مختلفی کارایی دارند. به عنوان مثال در صنایع مطرحی مانند رباتیک، پزشکی و خودروسازی بسیار به چشم میخورند. در هر صنعت، آن‌ها موظف به انجام کارهای متفاوتی هستند. در رباتیک برای جابه جایی، در پزشکی برای ایمنی و دقت در جراحی، و در خودروسازی برای جوشکاری یا خطوط مونتاژ بیشتر کاربرد دارند.

6- عمر متوسط سروو موتورها چقدر است؟

به عنوان یک قاعده کلی، سازندگان عمر سروو موتور را بین 20000 تا 30000 ساعت کاری تخمین می زنند اما لازم به ذکر است که افزایش طول عمر این موتورها به عوامل دیگری مثل نحوه نصب و راه اندازی، تعمیر و نگهداری، ملاحظات محیط عملیاتی وابسته است.
