لودسلها از اجزای اساسی در سیستمهای اندازهگیری وزن هستند که نیروی وارد شده را به سیگنال الکتریکی تبدیل میکنند. این دستگاهها در صنایع متنوعی مانند تولید، حملونقل و مراقبتهای بهداشتی بهطور گسترده استفاده میشوند و امکان اندازهگیری دقیق وزن را در انواع کاربردها فراهم میآورند. آشنایی با نحوه اتصال لودسل به نمایشگر برای هر فردی که قصد راهاندازی سیستم اندازهگیری وزن دارد، از اهمیت ویژهای برخوردار است. این مقاله به شما کمک میکند تا گام به گام نمایشگر خود را به لودسل وصل کرده و مشکلات رایج در فرآیند اتصال را عیبیابی کنید.
در ادامه با مجله لاجیک صنعت همراه باشید.
آشنایی با لودسل
لودسل یک دستگاه یا حسگر است که نیروی مکانیکی را به سیگنال الکتریکی تبدیل میکند. سیگنال این حسگر کرنشسنج که توسط یک تقویت کننده یا نمایشگر پردازش میشود، معمولا در حد میلی ولت است.
در مقالهی لودسل چیست به طور کامل به معرفی و توضیح عملکرد لودسلها پرداختهایم.
خرید انواع لودسل با بهترین قیمت و ضمانت اصالت در فروشگاه لاجیک صنعت
آشنایی با نمایشگر وزن
وزن شیء قرار گرفته بر روی لودسل توسط نمایشگر وزن نمایش داده میشود. به طوری که نمایشگر سیگنال الکتریکی را تقویت و آن را به مقدار عددی تبدیل میکند. قابلیت ورودی مناسب برای لودسل، منبع تغذیه و تنظیمات کالیبراسیون در اکثر نمایشگرها وجود دارد.
خرید انواع نمایشگر لودسل با کمترین قیمت در فروشگاه لاجیک صنعت
انتخاب نمایشگر مناسب برای لودسل
غیر از اهمیت موضوع اتصال لودسلها، انتخاب نمایشگر مناسب هم نکته قابل توجهی است. در ادامه به معرفی برخی از نمایشگرهای رایج میپردازیم:
- نمایشگر LCD: برای نمایش وزن به صورت عددی از این نوع نمایشگر استفاده میشود.
- نمایشگر LED: این نمایشگرها علاوه بر نمایش وزن، وضعیت عملکرد سیستم را نیز نمایش میدهند.
- نمایشگر OLED: قابلیت نمایش دادههای دقیق و رنگی این نمایشگر را از بقیه نمایشگرها متمایز میکند.
تامین تغذیه برای لودسل
ولتاژ تغذیه مورد نیاز برای عملکرد بهتر لودسلها به طور معمول بین 5 تا 12 ولت DC است به طوری که تامین این ولتاژ توسط یک منبع تغذیه خارجی یا نمایشگر تامین میشود. لودسل دارای چهار سیم اصلی تغذیه Excitation، سیگنال خروجی Signal و سیم حسگر Sense است. اما لازم به ذکر است که در برخی موارد لودسلها شش سیم اصلی دارند.
اتصال سیمهای لودسل به نمایشگر
نکته قابل توجه این است که سیمهای خروجی لودسلها در هر برند رنگ بندی متفاوتی دارند که در جدول زیر ذکر شدهاند:
| رنگ سیم | نام | عملکرد |
| قرمز | Exc+ ( یا +V) | تغذیهی مثبت |
| مشکی یا آبی | Exc- ( یا –V) | تغذیهی منفی |
| سبز | Sig+ | سیگنال مثبت |
| سفید | Sig- | سیگنال منفی |
| زرد یا خاکستری | Sense+ | حسگر مثبت (برای جبران تغییرات ولتاژ) |
| قهوهای (در برخی مدلها) | Sense- | حسگر منفی |
* برای اطمینان از اتصال صحیح این سیمها توصیه میشود که حتما دیتاشیت لودسل مورد نظر چک شود.
* برخی لودسلها سیم شیلد (Shield) هم دارن که باید به زمین (GND) وصل بشه.

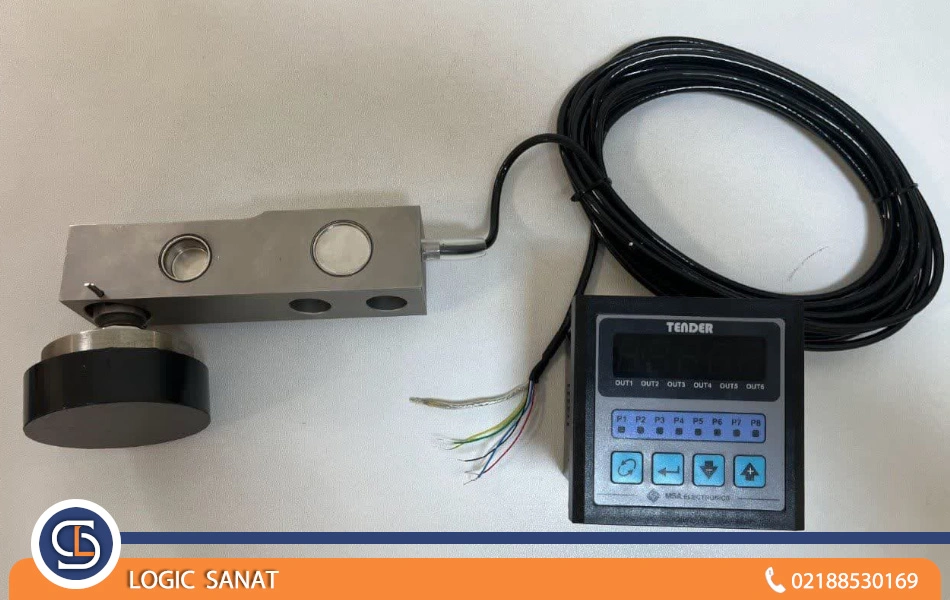

نحوهی اتصال لودسل به نمایشگر
1- ترمینال تغدیه لودسل روی نمایشگر به سیمهای Exc+ و Exc- متصل میشود.
2- ورودی سیگنال نمایشگر به سیمهای Sig+ و Sig- متصل میشود.
3- برای افزایش دقت اندازه گیری در صورت پشتیبانی ورودیهای Sense+ و Sense- توسط نمایشگر باید این ورودیها را متصل کرد.
برای نشان دادن مقدار اولیه وزن باید پس از اتصال سیمها، سیگنال دریافتی از لودسل توسط نمایشگر هم به درستی دریافت شود.
* پس از اتصال لودسل به نمایشگر، نمایشگر نیازمند تنظیم و کالیبراسیون میباشد که در هر نوع آن متفاوت است. در مقاله نحوه کالیبره نمایشگر وزن تندر به بررسی یکی از نمایشگرها پرداختهایم.
بررسی مشکلات رایج و روشهای رفع آنها
گاهی اوقات اتصال و راهاندازی لودسل با یک سری مشکلات همراه است که آگاهی از آنها میتواند، از بروز بسیاری احتمالات جلوگیری کند. در ادامه به بررسی رایجترین آنها میپردازیم:
| مشکل | علت احتمالی | راه حل |
| نمایشگر مقدار وزن را تغییر نمیدهد | سیمهای لودسل اشتباه متصل شدهاند | سیمکشی را بررسی کنید و مطمئن شوید رنگها مطابق استاندارد متصل شدهاند |
| مقدار وزن نمایش داده شده نادرست است | لودسل نیاز به کالیبراسیون دارد | مجددا مراحل کالیبراسیون را انجام دهید |
| وزن به طور ناگهانی تغییر میکند | نویز الکتریکی یا اتصالات نامناسب | از کابلهای شیلد دار استفاده کنید و سیم کشی را بررسی کنید |
| نمایشگر عدد منفی یا صفر نادرست نشان میدهد | عدم تنظیم مقدار صفر | مجددا مقدار صفر را تنظیم کنید (zero calibration) |
| تغییرات دمایی باعث تغییر وزن میشود | لودسل تحت تاثیر دما قرار دارد | از لودسلهای با جبران سازی دمایی استفاده کنید |
جمعبندی
اتصال لودسل به نمایشگر برای اندازه گیری دقیق وزن از اهمیت بالایی برخوردار است. دقت اندازه گیری به فاکتورهایی چون سیم کشی، تامین تغذیه مناسب و کالیبراسیون وابسته است. بعد از انجام تمامی مراحل بررسی مشکلات رایج و رفع آن کمک میکند تا سیستم اندازه گیری بدون نقص داشته باشیم.
