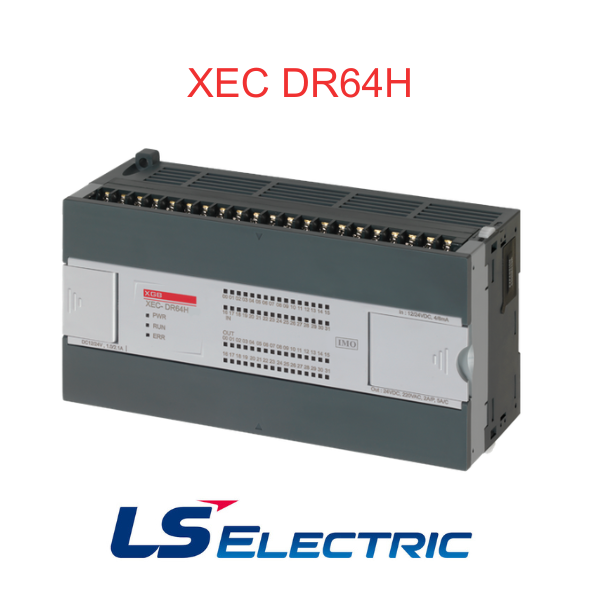

PLC ال اس سری XEC DR64H

پی ال سی XEC سری DR64H ال اس

پی ال سی XEC از سری XGB یا دسته بندی کامپکت شرکت ال اس است. پی ال سی XEC برای استفاده در سیستم‌های اتوماسیون کوچک تا متوسط طراحی شده است. این پی ال سی از برنامه نویسی IEC 61131-3 پشتیبانی میکند، پی ال سی XEC یک انتخاب مطمئن برای کسانی است که به دنبال یک کنترلر کم جا، انعطاف‌پذیر در برنامه نویسی و با قابلیت‌های بالا هستند. انتخاب بین رده‌های مختلف (E , SU , H , U) به بودجه، پیچیدگی پروژه و نیاز به ویژگی های خاص مانند سرعت پردازش بالا یا ارتباطات پیشرفته بستگی دارد.

راهنمای خواندن PLC سری DR64H

کد XEC به شکل XEC-DxxY خوانده میشود، که حرف بعد از D نوع خروجی را نشان می‌دهد (N برای ترانزیستور NPN و R برای رله، عدد وسط نیز تعداد کل نقاط ورودی و خروجی است.) حروف پایانی مانند  (UA,UP,U) رده و سرعت پردازش را مشخص میکند.   جزییات هر مدل از دسته XEC را می‌توانید در بخش مشخصات فنی مشاهده کنید.

ماژول‌های سازگار با XEC DR64H



دسته‌ی ماژول	مدل‌های سازگار
PLC یکپارچه (CPU + ورودی/خروجی داخلی)	XEC-DN10E، XEC-DN14E، XEC-DN20E، XEC-DN20SU، XEC-DN30E، XEC-DN30SU، XEC-DN32H، XEC-DN32U، XEC-DN32U/DC، XEC-DN32UA، XEC-DN32UA/DC، XEC-DN32UP، XEC-DN32UP/DC، XEC-DN40SU، XEC-DN60SU، XEC-DN64H، XEC-DP10E، XEC-DP14E، XEC-DP20E، XEC-DP30E، XEC-DP32H، XEC-DP64H، XEC-DR10E، XEC-DR14E، XEC-DR20E، XEC-DR20SU، XEC-DR28U، XEC-DR28U/DC، XEC-DR28UA، XEC-DR28UA/DC، XEC-DR30E، XEC-DR30SU، XEC-DR32H، XEC-DR32H/D1، XEC-DR40SU، XEC-DR60SU، XEC-DR64H، XEC-DR64H/D1
ماژول آنالوگ	XBF-AD04A، XBF-AD04C، XBF-AD08A، XBF-AH04A، XBF-DV04A، XBF-DV04C، XBF-LD02S، XBF-RD01A، XBF-RD04A، XBO-AD02A، XBO-AH02A، XBO-DA02A، XBO-RD01A
ماژول ارتباطی (Communication)	XBF-PN08B، XBL-C21A، XBL-C41A، XBL-CMEA، XBL-DSEA، XBL-EIMT، XBL-EIPT، XBL-EMTA، XBL-PMEC، XBL-PSEA
ماژول حافظه/توسعه برنامه (Memory)	XBO-M1024A، XBO-M2MB
ماژول خروجی دیجیتال	XBE-DR16A، XBE-RY08A، XBE-RY08B، XBE-RY16A، XBE-TN08A، XBE-TN16A، XBE-TN32A، XBE-TP08A، XBE-TP16A، XBE-TP32A، XBO-TN04A
ماژول دما/ترموکوپل	XBF-TC04RT، XBF-TC04S، XBF-TC04TT، XBO-TC02A
ماژول ساعت داخلی (RTC)	XBO-RTCA
ماژول شمارنده سریع (High-Speed Counter)	XBF-HD02A، XBF-HO02A
ماژول موقعیت‌یاب/پالس (Positioning)	XBF-PD02A
ماژول ورودی دیجیتال	XBE-DC08A، XBE-DC16A، XBE-DC32A، XBF-DC04A، XBF-DC04C، XBO-DC04A



کاربردهای اصلی پی ال سی XEC DR64H

• کنترل حرکت
• شمارنده با سرعت بالا برای شمارش پالس های با فرکانس بالا که هنگامی که نیاز به اندازه گیری سرعت یا موقعیت داریم از آن استفاده می شود.
• دارای قابلیت کنترل PID که برای فرایندهای داخلی مانند کنترل دما، فشار و جریان مورد استفاده قرار می‌گیرد.
• خطوط تولید نیمه هوشمند نیازمند مانیتورینگ از راه دور
• ماشین آلاتی که نیازمند اتصال مستقیم به شبکه اترنت یا سیستم SCADA دارند.
• به دلیلی تکنولوژی به روز تر پشتیبانی بلندمدت تری دارد.
