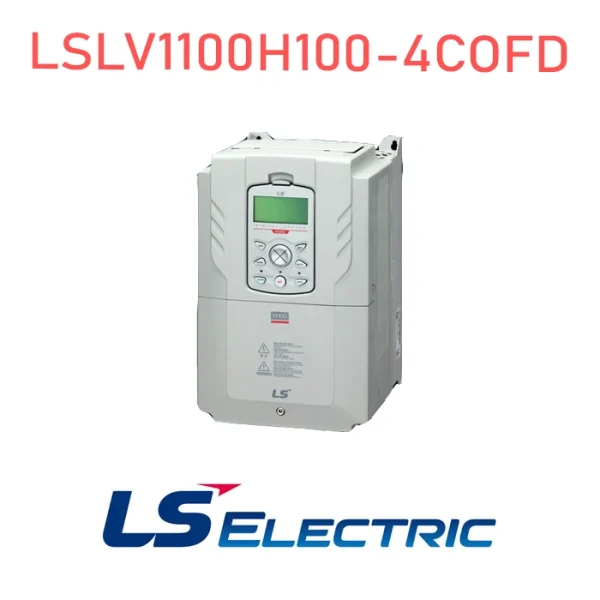

اینورتر سه فاز 380V ال اس مدل LSLV1100H100-4COFD با توان 110 کیلو وات

اینورتر H100 یکی از محبوب ترین محصولات برند کره ای LS است. این دستگاه مخصوص پمپ، فن و کاربردهای تهویه مطبوع طراحی شده است. سری H100 از توان 0.75KW تا 500KW تولید می‌شود که هر کدام با توجه به نوع ورودی و خروجی برای کاربردهای مختلف مورد استفاده قرار می‌گیرند. ارتباط پذیری بالا با سیستم های کنترلی مختلف از دلایل پرمصرف بودن این محصول است. لازم به ذکر است که امکان نصب و نگهداری آسانی دارد.

ویژگی‌های اینورتر سه فاز 380V ال اس مدل LSLV1100H100-4COFD با توان 110 کیلو وات

ماژول ارتباطی اختصاصی برای فن و پمپ – BACnet
مطابق با مشخصات جهانی – دارای رتبه بندی UL Plenum
نصب پهلو به پهلو
کاهش اندازه
کنترل پر شدن نرم
کنترل چند موتوره
حالت آتش

سیم‌بندی اینورتر سه فاز 380V ال اس مدل LSLV1100H100-4COFD با توان 110 کیلو وات

بلوک دیاگرام ورودی و خروجی های اینورتر در شکل نشان داده شده تا اتصال آن برای کاربر آسانتر باشد:

سیم‌بندی اینورتر سه فاز 220V ال اس مدل LSLV0008H100-2CONN با توان 0.75 کیلو وات

راهنمای کدشناسایی اینورتر سه فاز 380V ال اس مدل LSLV1100H100-4COFD با توان 110 کیلو وات

تمامی مشخصات یک اینورتر از روی کد فنی قابل تشخیص است. شکل زیر برای راهنمایی بهتر در انتخاب مدل مناسب اورده شده است:

راهنمای کدشناسایی اینورتر سه فاز 220V ال اس مدل LSLV0008H100-2CONN با توان 0.75 کیلو وات

ابعاد اینورتر سه فاز 380V ال اس مدل LSLV1100H100-4COFD با توان 110 کیلو وات

ابعاد اینورتر LS با توان‌های مختلف در تصویر زیر نمایش داده شده است:

روش کنترل

V/F، جبران لغزش

وضوح تنظیم فرکانس

فرمان دیجیتال: 0.01 هرتز
فرمان آنالوگ: 0.06 هرتز (حداکثر فرکانس: 60 هرتز)

دقت فرکانس

1٪ از حداکثر فرکانس خروجی

الگوی V/F

کاهش اضافه بار خطی، مربعی، V/F کاربر

ظرفیت اضافه بار

0.75~90kW، جریان نامی: 120٪ 1 دقیقه

افزایش گشتاور

افزایش گشتاور دستی/اتوماتیک

حالت درایو

اختیاری: صفحه کلید، برد ترمینال یا کنترل ارتباطی

تنظیم فرکانس

آنالوگ: -10~10[V]، 0~10[V]، 0~20[mA]
دیجیتال: صفحه کلید و ورودی پالسی

توابع کنترل

کنترل PID، عملکرد سه سیمه، محدودیت فرکانس، توابع ثانویه، چرخش به جلو و عقب ممنوع،سوییچینگ برق تجاری، جستجوی سرعت، ترمز قدرتی، کاهش نشتی، عملکرد بالا به پایین، ترمز DC، پمپ فرکانس، جبران لغزش، راه اندازی مجدد خودکار، تنظیم خودکار، بافر انرژی، ترمز شار، کنترل صرفه جویی در انرژی

ترمینال چند منظوره(ورودی)

توابع زیر را می‌توان با استفاده از پارامترهای کد IN-65~71 بین PNP (منبع) و NPN (مخزن) تنظیم کرد.

عملکرد رو به جلو، تنظیم مجدد، توقف اضطراری، فرکانس چند مرحله‌ای – بالا/متوسط/پایین، ترمز DC در حین توقف، پیش گرمایش، افزایش فرکانس، سه سیمه، اختیاری: شتاب، کاهش سرعت یا توقف، قفل MMC، عملکرد معکوس، تمیز کردن پمپ، تریپ خارجی، کنترل جاگ، شتاب/کاهش سرعت چند مرحله‌ای – بالا/متوسط/پایین، انتخاب موتور ثانویه، RTC (عملکرد رویداد زمانی)، کاهش فرکانس، فرمان آنالوگ، تثبیت فرکانس، تغییر به عملکرد عادی در حین عملکرد PID

قطار پالسی(ورودی)

0~32kHz، سطح پایین: 0~0.8V، سطح بالا: 3.5~12V

ترمینال جمع کننده باز چند منظوره(خروجی)

خروجی خرابی و خروجی وضعیت کنترل درایو، جریان مستقیم 26 ولت، 50 میلی‌ امپر یا کمتر

ترمینال رله خطا

خروجی خرابی و خروجی وضعیت کنترل درایو، N.O. : AC 250V, 2A or below, DC30V, 3A or below
N.C. : AC 250V, 1A or below, DC30V, 1A or below

ترمینال رله چند منظوره

خروجی خرابی و خروجی وضعیت کنترل درایو، AC250V, 5A or below, DC30V, 5A or below

خروجی آنالوگ

0~12Vdc(0~20mA): انتخاب بین فرکانس، جریان خروجی، ولتاژ خروجی و ولتاژ DC.

قطار پالسی(خروجی)

حداکثر 32 کیلوهرتز، 0 تا 12 ولت

قطع

ترقطع جریان بیش از حد، قطع ناشی از سیگنال‌های خارجی، قطع جریان اتصال کوتاه ARM، قطع گرمای بیش از حد، قطع شکستگی لوله، قطع فاز باز ورودی، قطع اتصال زمین، قطع گرمای بیش از حد موتور، قطع اتصال برد IO، عدم قطع موتور، قطع نوشتن پارامتر، قطع توقف اضطراری، قطع فرمان، خطای حافظه خارجی، قطع نگهبان CPU، قطع زیر بار موتور، قطع ولتاژ بیش از حد، قطع سنسور دما، گرمای بیش از حد درایو، قطع آپشن، قطع فاز باز خروجی، قطع اضافه بار درایو، قطع فن، قطع ولتاژ پایین در حین کار، قطع ولتاژ پایین، خطای ورودی آنالوگ، قطع اضافه بار موتور، قطع فرمان از دست رفته صفحه کلید، قطع دمپر، قطع تشخیص سطح، قطع تمام موتورهای کمکی، خرابی تمیز کردن پمپ (خطا)

هشدار

هشدار قطع فرمان، هشدار اضافه بار، هشدار زیر بار، هشدار اضافه بار درایو، هشدار عملکرد فن، هشدار درصد ترمز مقاومت میرایی، هشدار عمر خازن، هشدار تمیز کردن پمپ، هشدار حالت آتش و هشدار LDT

قطع برق فوری

کمتر از ۸ میلی‌ثانیه: عملکرد مداوم (در محدوده ولتاژ ورودی و خروجی نامی)
۸ میلی‌ثانیه یا بالاتر: عملکرد راه‌اندازی مجدد خودکار

نوع خنک کننده

ساختار خنک‌کننده با فن اجباری

درجه حفاظت

IP20/UL باز (پیش‌فرض)، UL محصور نوع ۱ (اختیاری)، IP30 (صفحه‌کلید)

دمای محیط

بدون یخ زدگی یا یخبندان در دمای -10 تا 50 درجه سانتیگراد (14 تا 122 درجه فارنهایت)
(در دمای 40 درجه سانتیگراد یا بالاتر، با افت جریان 2.5%/1 درجه سانتیگراد. در دمای 50 درجه سانتیگراد، 75% جریان نامی قابل استفاده است).

رطوبت

رطوبت نسبی کمتر از 95٪ RH (بدون تشکیل شبنم)

دمای نگهداری

-20~65℃(-4~149°F)

محیط اطراف

سطح محیطی: طبقه‌بندی 3C3(IEC60721-3-3) (برای SO2، H2S، CL2، NO2)
بدون گاز خورنده و گاز قابل اشتعال (به جز SO2، H2S، CL2، NO2)، بدون غبار روغن و گرد و غبار و غیره، در فضای بسته

ارتفاع

حداکثر ارتفاع 1000 متر از سطح دریا برای عملکرد استاندارد.

از ارتفاع 1000 تا 4000 متر، ولتاژ ورودی نامی و جریان خروجی نامی درایو باید به ازای هر 100 متر 1٪ کاهش یابد.

لرزش

9.8 متر بر ثانیه (1.0 گیگا بایت) یا کمتر

فشار

70~106kPa

دانلود دفترچه راهنما اینورتر ال اس H100 دانلود دفترچه عیب یابی اینورتر ال اس H100 کاتالوگ اینورتر ال اس H100 دانلود راهنمای نصب و راه‌اندازی اینورتر ال اس H100
