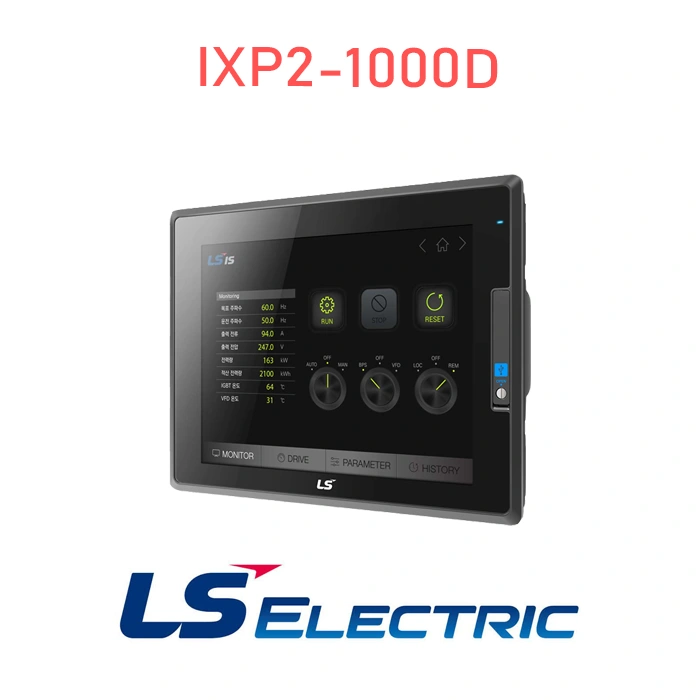

HMI ال اس 10.4 اینچ مدل iXP2-1000D

HMI ال اس 10.4 اینچ مدل iXP2-1000D

اچ ام آی iXP2 از برند LS Electric نسل جدید از رابط های اپراتور و تجهیزات کنترلی است. این محصول با هدف بالا بردن سطح کیفی پروژه های اتوماسیون طراحی شده و تا به حال خوش درخشیده است. این HMI با قابلیت هایی چون تنظیم پارامترها، مدیریت داده ها و امکان بررسی وضعیت لحظه ای سیستم، نظارت بر یک فرایند را آسان می سازد. لازم به ذکر است که به نسبت امکانات حرفه، در دسته محصولات خوش قیمت قرار دارد.

ویژگی های HMI ال اس 10.4 اینچ مدل iXP2-1000D

(1) انواع مختلف رابط‌های خارجی

• از دستگاه‌های مختلف USB و اترنت پشتیبانی می‌کند و قابلیت استفاده مشتری را به حداکثر می‌رساند.
• دستگاه‌هایی مانند PLC و ارتباط اینورتر را به روش‌های مختلف متصل می‌کند.
• ارتباط RS-232C، RS-422/485 و اترنت (10Base-T / 100Base-TX / 1000-Base-T) با دستگاه کنترل.

(2) مبتنی بر ویندوز CE

• WEC 7 شرکت مایکروسافت پذیرفته شده است
• از Windows Embedded Compact 7 استفاده شده است.
• ویژگی‌های Windows Embedded Compact 7
• با استفاده از پلتفرم مایکروسافت، ظرفیت نرم‌افزاری پایداری را فراهم می‌کند.
• می‌تواند عملکردهای متنوعی را به طور همزمان پردازش کند.
• رابط‌های متنوعی از جمله اترنت و USB را فراهم می‌کند.
• رابط‌های کاربری از جمله ماوس و صفحه کلید را می‌توان متصل کرد.
• مانند نرم‌افزارهای کامپیوتری انعطاف‌پذیری بالایی دارد.
• هنگام اضافه کردن تجهیزات جدید، واکنش‌های سریعی در دسترس است.
• اشتراک‌گذاری و مدیریت گسترده داده‌ها با سیستم‌های بالاتر امکان‌پذیر است.

(3) پروژه‌ها را می‌توان به روش‌های مختلف ارسال کرد.

• انتقال پروژه با استفاده از ارتباط RS-232C
• انتقال پروژه با استفاده از پورت اترنت
• انتقال پروژه با استفاده از کابل USB Loader
• انتقال پروژه با استفاده از حافظه USB

(4) ارائه صفحه نمایش با کیفیت بالا

• از نمایشگر کریستال مایع (LCD) با کارایی بالا برای ارائه کیفیت و وضوح تصویر بالا استفاده می‌کند.
• از نمایشگر کریستال مایع ترانزیستور فیلم نازک (TFT LCD) که می‌تواند رنگ 24 بیتی را نمایش دهد، استفاده می‌کند. از فرمت‌های گرافیکی مختلف پشتیبانی می‌کند.
• از فرمت‌های گرافیکی 1024 X 768 به طور دقیق و با نمایش واقع‌گرایانه پشتیبانی می‌کند.
• از رفتار انیمیشن‌ها (GIF) پشتیبانی می‌کند.
• از خروجی صفحه نمایش خارجی پشتیبانی می‌کند.
• خروجی HDMI پشتیبانی می‌شود.
• حالت تکثیر و حالت توسعه‌یافته، خروجی صفحه نمایش را در پیکربندی‌های مختلف فعال می‌کنند.

(5) کاربرد پنل لمسی Projective CAP

• حساسیت لمسی با استفاده از پنل لمسی الکترواستاتیک بهبود می‌یابد.
• عملکردهای چند لمسی و حرکتی.
• انواع مختلفی از عملکردهای تنظیم لمسی را می‌توان با توجه به محیط کاری کاربر استفاده کرد.

(6) پشتیبانی چندزبانه و فونت‌های مختلف را ارائه می‌دهد.

• از زبان‌های چندزبانه پشتیبانی می‌کند.
• از روش انتقال فونت پنجره/کاربر مورد استفاده در رایانه به پنل XGT استفاده می‌کند.
• نیازی به توسعه زبان چندزبانه جداگانه نیست.
• پشتیبانی از زبان چندزبانه از مزایای Windows CE است.
• پشتیبانی از نمایش همزمان 12 زبان.
• نمایش همزمان در 12 زبان
• حتی زمانی که پنل XGT در حال کار است، می‌توانید با استفاده از کلیدهای ویژه به زبان دیگری تغییر دهید.
• فونت‌های مختلفی ارائه شده است.
• می‌توان از فونت‌های ویندوز/کاربر استفاده کرد، بنابراین عبارات مختلف امکان‌پذیر است.
• می‌توانید اندازه و شکل فونت را آزادانه تنظیم کنید.

(7) ارائه عملکردهای مختلف و راحت

• عملکردهای مختلف هشدار ارائه شده است.
• هشدار تاریخچه را می‌توان به چندین گروه هشدار و لیست هشدار تقسیم کرد. هشدار مورد نظر را می‌توان با استفاده از کاوشگر هشدار روی صفحه نمایش داد.
• هشدار جریان، هشدار فعلی را در پایین صفحه نمایش می‌دهد.
• هشدار سیستم هنگامی که یک مشکل بحرانی در حین کار رخ می‌دهد، نمایش داده می‌شود.
• این قابلیت ثبت وقایع را فراهم می‌کند.
• ثبت وقایع دوره‌ای را فراهم می‌کند که به طور مکرر با توجه به زمان و وضعیت دستگاه و ثبت وقایع مشروط با توجه به شرایط دستگاه کار می‌کند.
• پشتیبان‌گیری تا 1 مگابایت را فراهم می‌کند.
• می‌توانید از طریق USB پشتیبان‌گیری کنید.
• داده‌های پشتیبان‌گیری در قالب اکسل ذخیره می‌شوند، بنابراین می‌توانید به راحتی از آن استفاده کنید.
• این قابلیت دستور پخت را فراهم می‌کند.
• عملکرد خواندن/نوشتن را فراهم می‌کند.
• یک دستور پخت تا 100 کلمه دوتایی (DWORD)، 16 بلوک را ارائه می‌دهد.
• می‌توانید از طریق USB پشتیبان‌گیری کنید.
• داده‌های پشتیبان‌گیری در قالب اکسل ذخیره می‌شوند، بنابراین می‌توانید به راحتی از آن استفاده کنید. (د) قابلیت زمان‌بندی را فراهم می‌کند.
• تا 32 زمان‌بندی قابل تنظیم است.
• قابلیت چاپ را فراهم می‌کند.
• قابلیت چاپ روی صفحه نمایش/آلارم.
• خروجی چاپ شده را چاپ می‌کند.
• قابلیت اسکریپت‌نویسی را فراهم می‌کند.
• اسکریپت‌های نوشته شده توسط کاربر انعطاف‌پذیری بیشتری را فراهم می‌کنند.
• نمایش سراسری/شی/صفحه نمایش.

8) محصولات پایدار مطابق با استانداردهای بین‌المللی

• اخذ استاندارد CE، KC (ثبت سازگاری الکترومغناطیسی)

مشخصات HMI ال اس 10.4 اینچ مدل iXP2-1000D

تمام اطلاعات مورد نیاز برای استفاده از این محصول جدول جداگانه نمایش داده شده است.

ابعاد HMI ال اس 10.4 اینچ مدل iXP2-1000D

ابعاد دقیق محصول در شکل زیر نمایش داده شده است تا انتخاب دقیق‌تری متناسب با پروژه داشته باشید.
