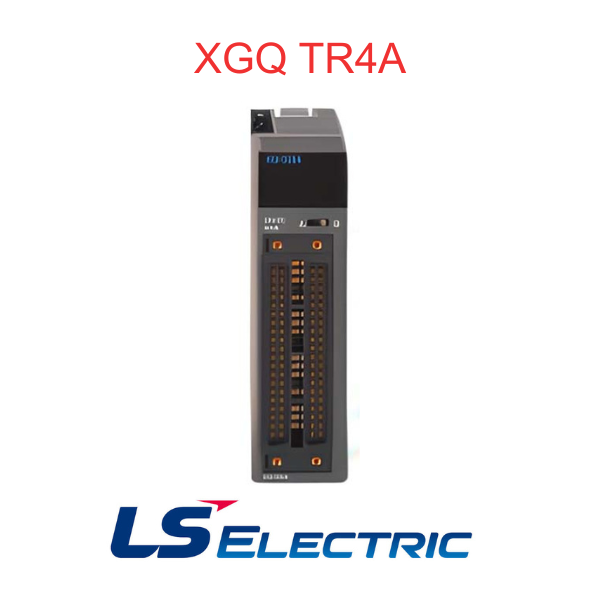

ماژول خروجی دیجیتال (ماژولار) ال اس مدل XGQ TR4A

ماژول خروجی دیجیتال ال اس مدل XGQ TR4A

ماژول خروجی دیجیتال ترانزیستوری با خروجی مناسب کلیدزنی سریع بارهای DC، سیگنال کنترلی محاسبه شده در برنامه PLC را به فرمان روشن/خاموش برای فرمان دهی کنتاکتورها، شیربرقی ها و سایر عملگراهای دیجیتال تبدیل میکند. این ماژول خروجی دیجیتال از برند ال اس مناسب برای PLCهای سری (XGT) XGI و XGK است.

راهنمای خواندن ماژول خروجی دیجیتال ال اس مدل XGQ TR4A

  برای دریافت اطلاعات کامل ماژول به مشخصات فنی در صفحه همین محصول مراجعه کنید.

جدول شماره پین ها / بلوک ترمینال ماژول خروجی دیجتال برند ال اس مدل XGQ TR4A

شماره	کنتاکت	شماره	کنتاکت
B20	0	A20	16
B19	1	A19	17
B18	2	A18	18
B17	3	A17	19
B16	4	A16	20
B15	5	A15	21
B14	6	A14	22
B13	7	A13	23
B12	8	A12	24
B11	9	A11	25
B10	10	A10	26
B09	11	A09	27
B08	12	A08	28
B07	13	A07	29
B06	14	A06	30
B05	15	A05	31
B04	(NC)	A04	(NC)
B03	(NC)	A03	(NC)
B02	DC 12/24 ولت	A02	(COM)
B01	DC 12/24 ولت	A01	(COM)



کاربردهای ماژول خروجی دیجیتال ال اس مدل XGQ TR4A

• فرمان دهی به کنتاکتور، شیر برقی و چراغ های سیگنال
• کنترل روشن/خاموش تجهیزات صنعتی
• اتوماسیون خطوط تولید و تابلوهای فرمان
