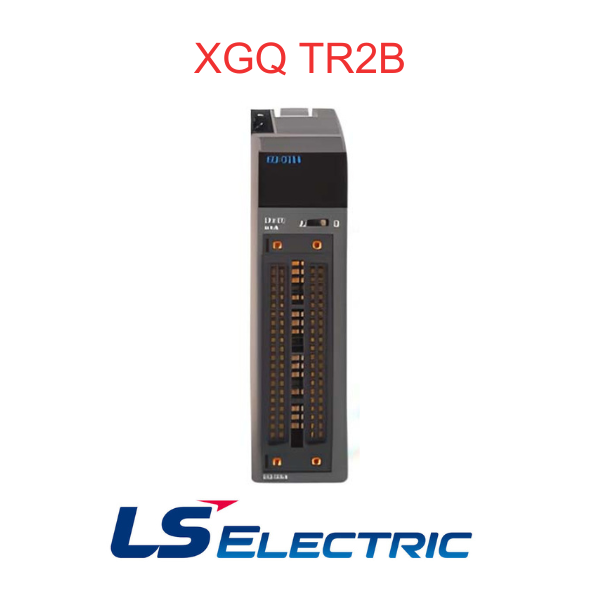

ماژول خروجی دیجیتال (ماژولار) ال اس مدل XGQ TR2B

ماژول خروجی دیجیتال ال اس مدل XGQ TR2B

ماژول خروجی دیجیتال ترانزیستوری با خروجی مناسب کلیدزنی سریع بارهای DC، سیگنال کنترلی محاسبه شده در برنامه PLC را به فرمان روشن/خاموش برای فرمان دهی کنتاکتورها، شیربرقی ها و سایر عملگراهای دیجیتال تبدیل میکند. این ماژول خروجی دیجیتال از برند ال اس مناسب برای PLCهای سری (XGT) XGI و XGK است.

راهنمای خواندن ماژول خروجی دیجیتال ال اس مدل XGQ TR2B

  برای دریافت اطلاعات کامل ماژول به مشخصات فنی در صفحه همین محصول مراجعه کنید.

جدول شماره پین ها / بلوک ترمینال ماژول خروجی دیجتال برند ال اس مدل XGQ TR2B

بلوک ترمینال	کنتاکت
TB1	0
TB2	1
TB3	2
TB4	3
TB5	4
TB6	5
TB7	6
TB8	7
TB9	8
TB10	9
TB11	10
TB12	11
TB13	12
TB14	13
TB15	14
TB16	15
TB17	(COM)
TB18	0 ولت (0V)



کاربردهای ماژول خروجی دیجیتال ال اس مدل XGQ TR2B

• فرمان دهی به کنتاکتور، شیر برقی و چراغ های سیگنال
• کنترل روشن/خاموش تجهیزات صنعتی
• اتوماسیون خطوط تولید و تابلوهای فرمان
