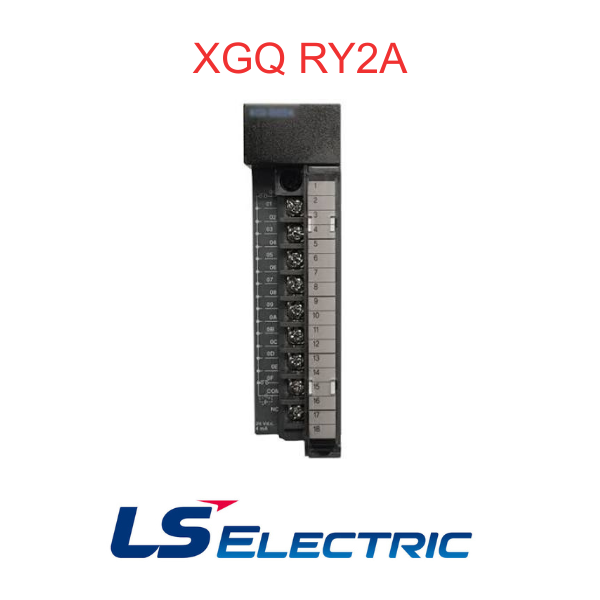

ماژول خروجی دیجیتال (ماژولار) ال اس مدل XGQ RY2A

ماژول خروجی دیجیتال ال اس مدل XGQ RY2A

ماژول خروجی دیجیتال رله ای با کنتاکت رله که امکان کلیدزنی بارهای AC و DC با ولتاژ و جریان متنوع را فراهم میکند. همچنین سیگنال کنترلی محاسبه شده در برنامه PLC را به فرمان روشن/خاموش برای فرمان دهی کنتاکتورها، شیر برقی‌ها و سایر عملگراهای دیجیتال تبدیل میکند. این ماژول خروجی دیجیتال از برند ال اس مناسب برای PLCهای سری (XGT) XGI و XGK است.

راهنمای خواندن ماژول خروجی دیجیتال ال اس مدل XGQ RY2A

  برای دریافت اطلاعات کامل ماژول به مشخصات فنی در صفحه همین محصول مراجعه کنید.

جدول شماره پین ها / بلوک ترمینال ماژول خروجی دیجتال برند ال اس مدل XGQ RY2A

بلوک ترمینال	کنتاکت
TB1	0
TB2	1
TB3	2
TB4	3
TB5	4
TB6	5
TB7	6
TB8	7
TB9	8
TB10	9
TB11	10
TB12	11
TB13	12
TB14	13
TB15	14
TB16	15
TB17	(COM)
TB18	(NC)



کاربردهای ماژول خروجی دیجیتال ال اس مدل XGQ RY2A

• فرمان دهی به کنتاکتور، شیر برقی و چراغ های سیگنال
• کنترل روشن/خاموش تجهیزات صنعتی
• اتوماسیون خطوط تولید و تابلوهای فرمان
