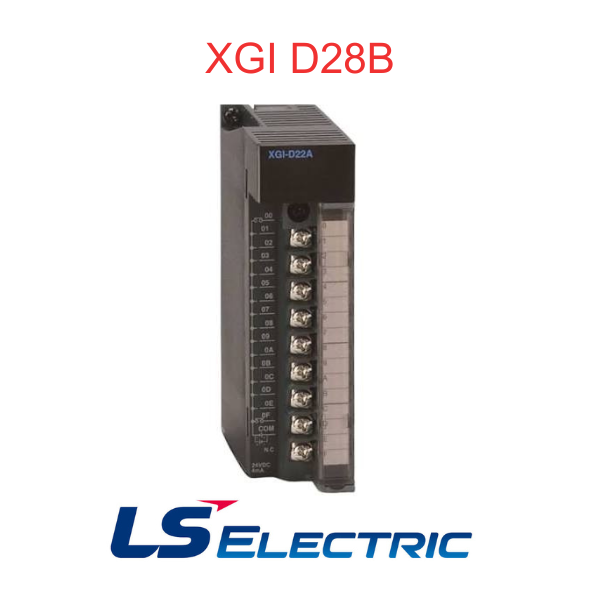

ماژول ورودی دیجیتال (ماژولار) ال اس مدل XGI D28B

ماژول ورودی دیجیتال ال اس مدل XGI D28B

ماژول ورودی دیجیتال DC که سیگنال های روشن و خاموش دریافتی از سنسورها، کلیدها و شستی های میدانی را به PLC منتقل می کند. این ماژول ورودی دیجیتال از برند ال اس مناسب برای PLCهای سری (XGT) XGI و XGK است.

راهنمای خواندن ماژول ورودی دیجیتال ال اس مدل XGI D28B

  برای دریافت اطلاعات کامل ماژول به مشخصات فنی در صفحه همین محصول مراجعه کنید.

جدول شماره پین ها / بلوک ترمینال ماژول ورودی دیجتال برند ال اس مدل XGI D28B

شماره پین	کنتاکت	شماره پین	کنتاکت	شماره پین	کنتاکت	شماره پین	کنتاکت
1B20	0	1A20	16	2B20	32	2A20	48
1B19	1	1A19	17	2B19	33	2A19	49
1B18	2	1A18	18	2B18	34	2A18	50
1B17	3	1A17	19	2B17	35	2A17	51
1B16	4	1A16	20	2B16	36	2A16	52
1B15	5	1A15	21	2B15	37	2A15	53
1B14	6	1A14	22	2B14	38	2A14	54
1B13	7	1A13	23	2B13	39	2A13	55
1B12	8	1A12	24	2B12	40	2A12	56
1B11	9	1A11	25	2B11	41	2A11	57
1B10	10	1A10	26	2B10	42	2A10	58
1B09	11	1A09	27	2B09	43	2A09	59
1B08	12	1A08	28	2B08	44	2A08	60
1B07	13	1A07	29	2B07	45	2A07	61
1B06	14	1A06	30	2B06	46	2A06	62
1B05	15	1A05	31	2B05	47	2A05	63
1B04	NC	1A04	NC	2B04	NC	2A04	NC
1B03	NC	1A03	NC	2B03	NC	2A03	NC
1B02	(COM)	1A02	NC	2B02	(COM)	2A02	NC
1B01	(COM)	1A01	NC	2B01	(COM)	2A01	NC



کاربردهای ماژول ورودی دیجیتال ال اس مدل XGI D28B

• دریافت سیگنال از سنسورها، لیمیت سوییچ ها و شستی ها
• پایش وضعیت تجهیزات صنعتی
• اتوماسیون خطوط تولید و تابلوهای فرمان
