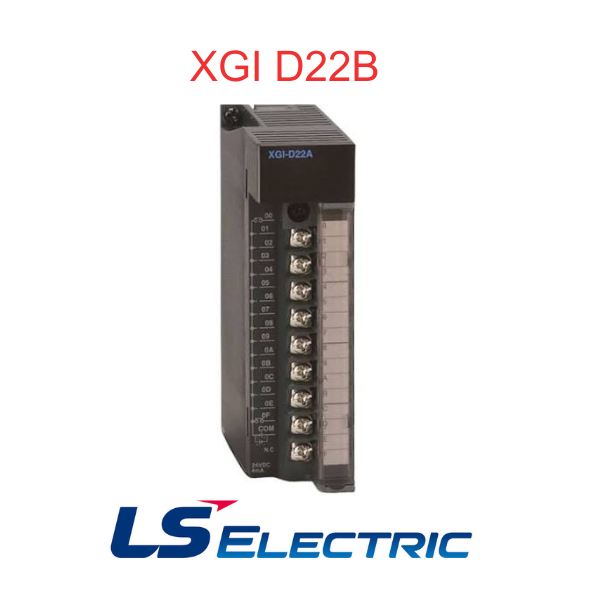

ماژول ورودی دیجیتال (ماژولار) ال اس مدل XGI D22B

ماژول ورودی دیجیتال ال اس مدل XGI D22B

ماژول ورودی دیجیتال DC که سیگنال های روشن و خاموش دریافتی از سنسورها، کلیدها و شستی های میدانی را به PLC منتقل میکند. این ماژول ورودی دیجیتال از برند ال اس مناسب برای PLCهای سری (XGT) XGI و XGK است.

راهنمای خواندن ماژول ورودی دیجیتال ال اس مدل XGI D22B

  برای دریافت اطلاعات کامل ماژول به مشخصات فنی در صفحه همین محصول مراجعه کنید.

جدول شماره پین ها / بلوک ترمینال ماژول ورودی دیجتال برند ال اس مدل XGI D22B

بلوک ترمینال	کنتاکت
TB1	0
TB2	1
TB3	2
TB4	3
TB5	4
TB6	5
TB7	6
TB8	7
TB9	8
TB10	9
TB11	10
TB12	11
TB13	12
TB14	13
TB15	14
TB16	15
TB17	(COM)
TB18	(NC)

ورودی از 0 تا 15 دارای ترمینال COM  مشترک است و (TB18) نرمالی کلوز است.

کاربردهای ماژول ورودی دیجیتال ال اس مدل XGI D22B

• دریافت سیگنال از سنسورها، لیمیت سوییچ ها و شستی ها
• پایش وضعیت تجهیزات صنعتی
• اتوماسیون خطوط تولید و تابلو های فرمان
