ماژول ورودی دیجیتال (ماژولار) ال اس مدل XGI A12A

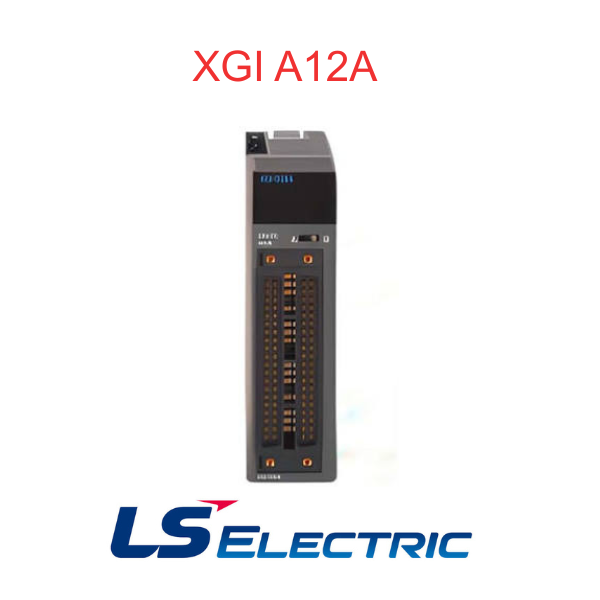

ماژول ورودی دیجیتال ال اس مدل XGI A12A

ماژول ورودی دیجیتال AC در سطح ولتاژ 120V/110 سیگنال های روشن و خاموش دریافتی از سنسورها ، کلیدها و شستی های میدانی را به PLC منتقل می کند. این ماژول ورودی دیجیتال از برند ال اس مناسب برای PLCهای سری (XGT) XGI و XGK است.

راهنمای خواندن ماژول ورودی دیجیتال ال اس مدل XGI A12A

    برای دریافت اطلاعات کامل ماژول به مشخصات فنی در صفحه همین محصول مراجعه کنید.

جدول شماره پین ها / بلوک ترمینال ماژول ورودی دیجتال برند ال اس مدل XGI A12A

بلوک ترمینال	کنتاکت
TB1	0
TB2	1
TB3	2
TB4	3
TB5	4
TB6	5
TB7	6
TB8	7
TB9	8
TB10	9
TB11	10
TB12	11
TB13	12
TB14	13
TB15	14
TB16	15
TB17	(COM)
TB18	(NC)

  هر ورودی از طریق مقاومت های محدود کننده (R) به فتوکوپلر متصل است. فتوکوپلر سیگنال ورودی AC  را به صورت ایزوله به مدار داخلی منتقل می کند. منبع DC5V داخلی ، LED نمایشگر وضعیت را تغذیه می کند. نقطه صفر به بلوک ترمینال TB1 و نقطه پانزدهم به TB16 متصل است، COM مشترک روی TB17 قرار دارد و TB18 نرمالی کلوز NC است. منبع تغذیه ورودی AC110 ولت نشان می دهد.

کاربردهای ماژول ورودی دیجیتال ال اس مدل XGI A12A

• دریافت سیگنال از سنسورها، لیمیت سوییچ ها و شستی ها
• پایش وضعیت تجهیزات صنعتی
• اتوماسیون خطوط تولید و تابلوهای فرمان
