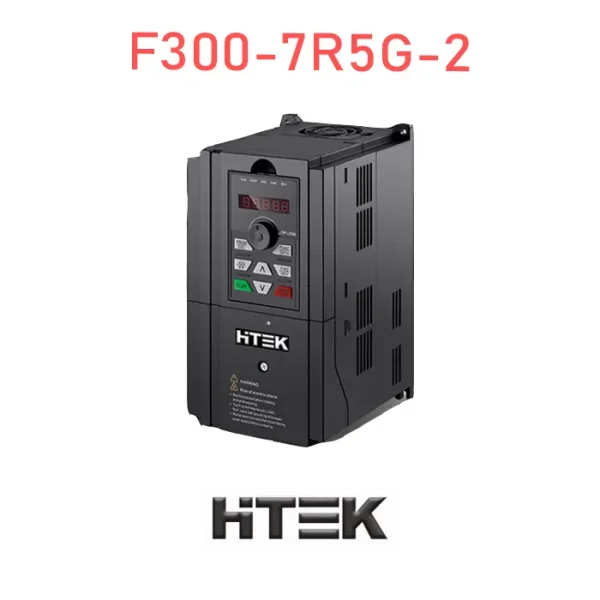

اینورتر سه فاز هایتک مدل F300-7R5G-2 با توان 7.5 کیلو وات
کد فنی: F300-7R5G-2
تاریخ بروزرسانی قیمت: 25 آذر 1404
- پشتیبانی از انکودرهای مختلف
- ردیابی سرعت قابل تنظیم
- ویژگی Excavator
- کاربرد در ماشینهای ابزار سیانسی
قیمت اینورتر سه فاز هایتک مدل F300-7R5G-2 با توان 7.5 کیلو وات
برای قیمت استعلام بگیرید
جهت خرید لطفا با کارشناسان فروش ما تماس حاصل نمایید.
موجود در انبار
ضمانت اصالت
تحویل فوری
ارسال به ایران
اینورتر سه فاز هایتک مدل F300-7R5G-2 با توان 7.5 کیلو وات
امروزه با توجه به نیاز صنعتگران و کارخانجات استفاده از درایوهای صنعتی بسیار مرسوم بوده و با توجه به آن استفاده از یک برند مطمئن و کارآمد باعث جلب اعتماد و اطمینان خاطر مصرفکننده خواهد بود، به خصوص که از لحاظ اقتصادی قیمت رقابتی نیز داشته باشد. اینورتر هایتک جز دستگاههای پرطرفدار و رایج محسوب میشود. چرا که از طراحی مهندسی، کیفیت بالا و قیمت مقرون به صرفه برخوردار است. قابلیت کنترل انعطافپذیر فرکانس و سرعت اینورتر هایتک سری F300 را برای کاربردهای متغیر و دقیق مناسب میکند.
مشخصات الکتریکی اینورتر سه فاز هایتک مدل F300-7R5G-2 با توان 7.5 کیلو وات
مشخصات مهمی چون توان های مختلف دستگاه در شکل نشان داده شده است:
ویژگی های اینورتر سه فاز هایتک مدل F300-7R5G-2 با توان 7.5 کیلو وات
- روشهای کنترل غنی و الگوریتم جدید کنترل برداری بدون حسگر سرعت (SVC)، پایداری بهتر در سرعت پایین و فرکانس پایین قویتر را به ارمغان میآورد.
- ظرفیت بار و پشتیبانی (کنترل گشتاور SVC، از انواع کارتهای PG پشتیبانی میکند که میتوانند کنترل حلقه بسته موتورهای آسنکرون را با عملکرد کنترل موتور قدرتمندتر و به طور قابل توجهی بهبود یافته را محقق کنند.)
- گشتاور محدود به کنترل
- ویژگی “Excavator”، به طور خودکار گشتاور را در حین کار محدود میکند تا از تریپهای مکرر در جریان بیش از حد جلوگیری کند. حالت برداری میتواند کنترل گشتاور را انجام دهد.
- مجهز به دو مجموعه پارامتر موتور است که میتواند کنترل سوئیچینگ دو موتور را انجام دهد.
- کنترل برداری بدون حسگر سرعت (SVC)، کنترل برداری حسگر سرعت (VC)، کنترل V/F
- حالت شتاب و کاهش سرعت منحنی S یا خط مستقیم، چهار نوع زمان شتاب و کاهش سرعت را میتوان از طریق ترمینال انتخاب کرد.
- 10 نوع منبع فرکانس اصلی و کمکی، که میتوانند به طور انعطافپذیر تنظیم دقیق فرکانس کمکی و سنتز فرکانس را انجام دهند.
- انواع مختلف انکودر در دسترس
- پشتیبانی از انکودر تفاضلی، انکودر UVW، رزولور
- دو مجموعه منحنی ورودی 4 نقطهای برای استفاده انعطافپذیرتر به ورودی آنالوگ اضافه شده است.
- واحدهای ترمز داخلی 0.75 تا 22 کیلووات با مشخصات مختلف، در صورت نیاز به توقف سریع، میتوانید مقاومت ترمز را مستقیماً متصل کنید.
- از طریق PLC داخلی یا ترمینال کنترل، میتوان تا 16 سرعت بخش را به صورت خودکار تنظیم کرد. عملیات تعویض چرخه، زمان ماند، شتاب و کاهش سرعت هر بخش قابل تنظیم است.
- تمام سریها دارای عملکرد ردیابی سرعت داخلی، حالتهای ردیابی سرعت چندگانه، ردیابی سرعت قابل تنظیم
سیمبندی اینورتر سه فاز هایتک مدل F300-7R5G-2 با توان 7.5 کیلو وات
بلوک دیاگرام ورودی و خروجی های اینورتر در شکل نشان داده شده تا اتصال آن برای کاربر آسانتر باشد:
راهنمای کدشناسایی اینورتر سه فاز هایتک مدل F300-7R5G-2 با توان7.5 کیلو وات
تمامی مشخصات یک اینورتر از روی کد فنی قابل تشخیص است. شکل زیر برای راهنمایی بهتر در انتخاب مدل مناسب اورده شده است:
اجزای اینورتر تک فاز هایتک مدل F300-7R5G-2 با توان 7.5 کیلو وات
شکل زیر بیانگر اجزای ظاهری اینورترهای سری F300 است:
| ولتاژ ورودی | 3AC 220V±15% |
| فرکانس ورودی | 47~63Hz |
| ضریب توان | ≥95% |
| حالت کنترل | V/F control, non-PG vector control(SVC), PG vector control (FVC) |
| حالت فرمان عملیاتی | Keypad control, Terminal control, Serial communication control |
| کنترلV/F | Line, multiple point, square V/F curve, V/F separation |
| منبع مرجع فرکانس | دیجیتال، آنالوگ، فرکانس پالس، ارتباط سریال، سرعت چند مرحلهای، PLC و PID ساده ترکیب حالتهای چندگانه و حالتهای مختلف قابل تغییر است. |
| ظرفیت اضافه بار | G type: 150% rated current 60s,180% rated current 3s P type: 120% rated current 60s, 150% rated current 3s |
| گشتاور شروع | G type: 0.5Hz/150%(SVC), 0Hz/180%(FVC) P type: 0.5Hz/100% |
| محدوده تنظیم سرعت | 1:100(SVC) و 1:1000(FVC) |
| دقت کنترل سرعت | ±0.5% (SVC) و ±0. 02% (FVC) |
| فرکانس حامل | 0.5 تا 16.0 کیلوهرتز؛ به طور خودکار فرکانس حامل را با توجه به مشخصات بار تنظیم میکند |
| وضوح فرکانس | تنظیم دیجیتال: 0.01 هرتز. تنظیم آنالوگ: حداکثر فرکانس x 0.025% |
| افزایش گشتاور | افزایش گشتاور خودکار؛ افزایش گشتاور دستی 0.1 ~30٪ |
| حالت افزایش و کاهش سرعت | خط یا منحنی S،4 نوع زمان شتاب/کاهش سرعت با محدوده 0.0 تا 6500.0 ثانیه |
| ترمز DC | پشتیبانی از ترمز DC برای شروع و توقف؛ |
| کنترل جاگینگ | محدوده فرکانس جاگ: 0.0Hz~50.00Hz؛ زمان فعال/غیرفعال جاگ: 0~6500.0s |
| PLC ساده و عملکرد سرعت چند مرحلهای | دارای PLC یا ترمینال کنترل داخلی، قابلیت تنظیم سرعت تا 16 مرحله |
| PID داخلی | کنترل PID داخلی برای تحقق آسان کنترل حلقه بسته برای پارامترهای فرآیند (مانند فشار، دما، جریان و غیره) |
| تنظیم خودکار ولتاژ(AVR) | به طور خودکار ولتاژ خروجی را هنگام تغییر ولتاژ شبکه برق ثابت نگه میدارد |
| باس DC مشترک | تابع باس DC مشترک: چندین اینورتر میتوانند از یک باس DC مشترک استفاده کنند |
| کنترل پیمایش | تابع کنترل تراورس: کنترل فرکانس پالس مثلثی چندگانه |
| کنترل طول ثابت | Setting length control |
| کنترل زمان | Setting time range:0~6500min |
| ترمینالهای ورودی | 6 ورودی دیجیتال قابل برنامهریزی، که میتوان آن را به 4 ورودی دیجیتال افزایش داد، که یکی از آنها از ورودی پالس با سرعت بالا پشتیبانی میکند؛
1 ورودی ولتاژ آنالوگ 0~10 ولت DC؛ 2 ورودی ولتاژ 0~10 ولت DC یا ورودی جریان 0~20 میلیآمپر |
| ترمینالهای خروجی | 1 خروجی کلکتور باز، قابل افزایش به ۱ خروجی پالس سرعت بالا؛
2 خروجی رله؛ 2 خروجی آنالوگ: خروجی ولتاژ 0~10 ولت DC یا خروجی جریان 0~20 میلیآمپر |
| صفحه نمایش LED | قابلیت نمایش فرکانس تنظیم شده، فرکانس خروجی، ولتاژ خروجی، جریان خروجی و غیره |
| کلاس حفاظت | IP20 |
| رطوبت و دما | 90%RH or less (no-condensation),-10°C ~+40°C .Inverter will be derated if ambien temperature exceeds 40°C |
| لرزش | Under 20Hz 9.8m/s(1G),Over 20Hz 5.88m/s(0.6G) |
| محیط نگهداری | ≤1000M,indoor(no corrosive gas and liquid) |
| دمای نگهداری | -20°C 〜60°C |
| حالت خنک کننده | خنکسازی اجباری با هوا |
