پروژه جامبوبگ دوقلو کارخانه سیمان شاهرود

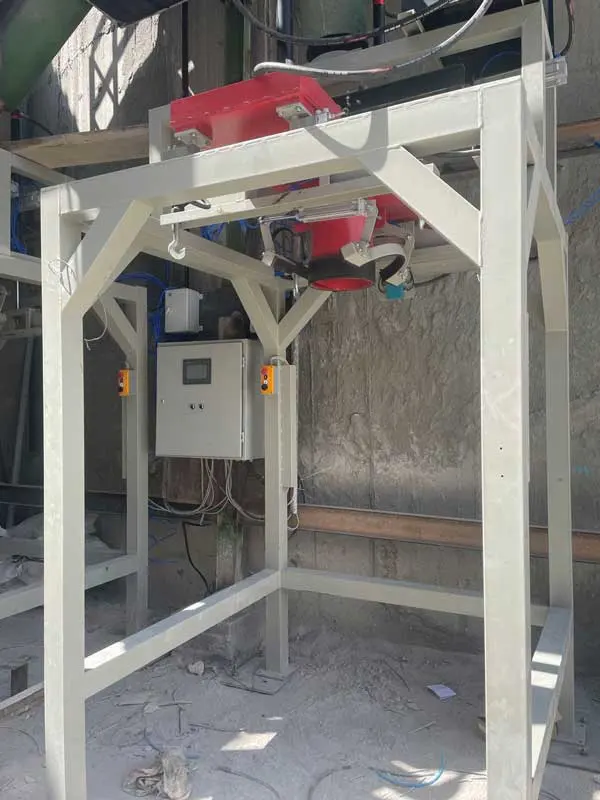

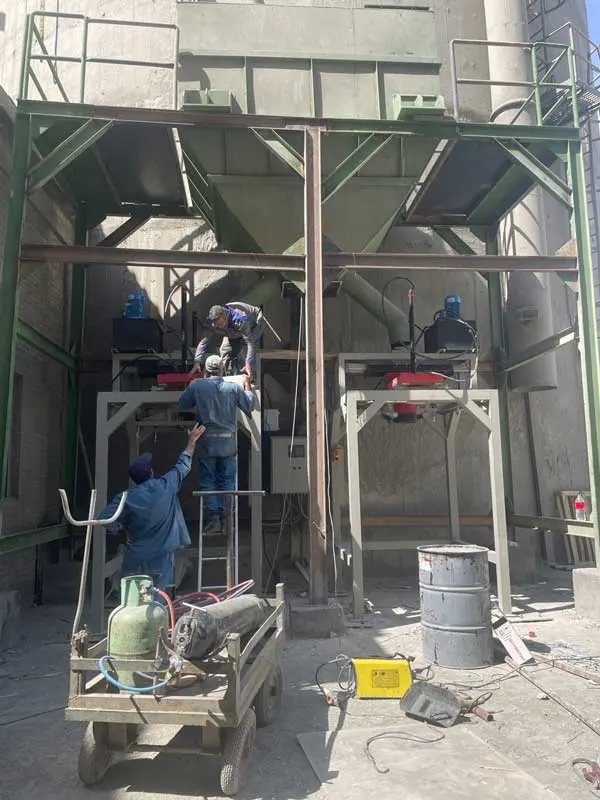

در این پروژه مواد جهت بسته‌بندی سیمان است. سیمان از آن دسته از مواد است که سرعت ریزش بسیار بالایی دارد که این امر کار را برای انجام عملیات توزین کمی سخت و پیچیده می‌کند و در این کارخانه برای انجام این کار از دستگاه جامبوبگ دوقلو استفاده شده است. نحوه‌ی کار به این شکل است که سیمان از داخل مخزنی که بالای جامبوبگ‌ها قرار دارد از طریق دو عدد لوله‌ی بزرگ وارد هر کدام از آنها شده و پس از آن، عملیات توزین در داخل جامبوها به صورت جداگانه و مستقل انجام می‌شود. این دستگاه دارای یک پنل کنترلی مشترک برای هر دو جامبو است و این امکان را به کاربر می‌دهد که به طور جداگانه عملیات بارگیری و توزین را انجام دهد. تابلوی کنترلی توزین این دستگاه شامل PLC ،HMI و ترانسمیتر وزن است که این ترانسمیتر از طریق شبکه اطلاعات وزن را برای سیستم کنترلی ارسال می‌کند که این کار باعث صرفه‌جویی در هزینه‌ی ساخت تابلو برق نیز می‌شود. به وسیله‌ی صفحه نمایش صنعتی یا همان HMI دستگاه، می‌توان میزان بارگیری را به صورت لحظه‌ی رصد کرد و همچنین گزارش کارکرد دستگاه به صورت روزانه، ماهانه و سالیانه قابل مشاهده است. در هنگام بارگیری برای نگه داشتن جامبوبگ ها، از جک‌های هیدرولیکی استفاده شده است که این امر بارگیری و جابه‌جایی جامبوبگ‌ها را بسیار آسان نموده است. هر کدام از دستگاه‌ها دارای پک هیدرولیکی هستند که هم به صورت دستی از روی پوش‌باتن‌های تعبیه شده بر روی دستگاه و هم به صورت اتوماتیک به وسیله‌ی HMI ،قابل کنترل هستند.
